PICkit 3: El Programador y Depurador Esencial para Microcontroladores PIC y dsPIC

El mundo de la electrónica embebida, con su intrincada danza de código y hardware, a menudo se siente como un arte arcano. Sin embargo, para aquellos que buscan dar vida a sus ideas, herramientas como el PICkit 3 se presentan como puentes indispensables. Este dispositivo, un programador y depurador en circuito para microcontroladores PIC y dsPIC de Microchip, se ha convertido en un pilar para desarrolladores, aficionados y ingenieros que necesitan una forma eficiente de interactuar con estos pequeños cerebros electrónicos. Su versatilidad, facilidad de uso y amplio soporte para una vasta gama de microcontroladores lo posicionan como una herramienta fundamental en el arsenal de cualquier entusiasta de la electrónica.

¿Qué es el Programador PICkit 3 y Cuándo Debería Usarlo?

En su esencia, el PICkit 3 es una herramienta de hardware diseñada para interactuar directamente con los microcontroladores de Microchip. Su función principal se desdobla en dos áreas cruciales: la programación y la depuración. Como programador, permite cargar el código que tú escribes (firmware) en la memoria Flash del microcontrolador, esencialmente dándole "instrucciones" sobre qué hacer. Como depurador, va un paso más allá, permitiéndote observar el comportamiento del microcontrolador en tiempo real mientras ejecuta tu código. Esto es invaluable para identificar y corregir errores (bugs) que de otro modo serían esquivos.

El PICkit 3 se conecta a tu computadora a través de un puerto USB, lo que facilita su integración en cualquier flujo de trabajo moderno. A su vez, se comunica con la placa de destino (donde reside el microcontrolador) mediante una interfaz de programación en circuito (ICSP), generalmente a través de un conector de 2x5 pines. Esta conexión "en circuito" es una de sus características más destacadas, ya que significa que puedes programar y depurar el microcontrolador sin necesidad de sacarlo de su placa de circuito impreso, ahorrando tiempo y evitando conexiones físicas complicadas.

La pregunta clave sobre cuándo usar el PICkit 3 es simple: si estás trabajando en un proyecto que involucra microcontroladores PIC o dsPIC, el PICkit 3 es una herramienta que debes tener. Es ideal para desarrolladores, aficionados y ingenieros que necesitan programar, depurar y probar estos microcontroladores de manera eficiente. Ya sea que estés diseñando un sistema de domótica, construyendo un robot, creando un dispositivo médico o simplemente experimentando con las capacidades de estos chips, el PICkit 3 te proporciona la interfaz necesaria para dar vida a tus creaciones. Su soporte para una amplia gama de dispositivos y sus características avanzadas como la depuración en tiempo real y el monitoreo de registros internos lo convierten en una opción robusta y confiable.

Programación y Depuración "In-Circuit" (ICSP)

Una de las ventajas más significativas del PICkit 3 es su capacidad para realizar programación y depuración "in-circuit" (ICSP). Esto significa que el proceso de carga de código y de corrección de errores se realiza mientras el microcontrolador está instalado en su placa de circuito final, sin necesidad de desoldarlo o utilizar zócalos especiales. Esta metodología simplifica enormemente el proceso de desarrollo, especialmente en etapas tempranas donde los prototipos pueden requerir múltiples iteraciones de carga y prueba.

La programación en circuito serial (ICSP) es un método que permite programar microcontroladores mientras aún están soldados en la placa de destino, eliminando la necesidad de retirar el chip para su programación. El PICkit 3 utiliza esta técnica para comunicarse con el microcontrolador a través de pines específicos designados para programación y depuración. Esta funcionalidad es crucial para el desarrollo rápido de prototipos y para la producción, donde la manipulación física de los chips puede ser engorrosa y propensa a errores.

La depuración en tiempo real que ofrece el PICkit 3 es igualmente poderosa. Permite a los desarrolladores observar cómo se ejecuta su código paso a paso en el microcontrolador real. Pueden establecer puntos de interrupción (breakpoints) para detener la ejecución en líneas específicas de código, examinar el valor de las variables y los registros internos, y comprender el flujo del programa con un detalle sin precedentes. Esto contrasta fuertemente con la depuración puramente en simulador, donde si bien se pueden detectar muchos errores lógicos, no siempre se capturan los problemas relacionados con las interacciones de hardware o los temporizadores en tiempo real.

Capacidades del PICkit 3: Más Allá de la Programación Básica

El PICkit 3 no es simplemente un dispositivo para "quemar" código en un chip; sus capacidades se extienden a la depuración avanzada y a funcionalidades adicionales que lo convierten en una herramienta multifacética.

Depuración Avanzada y Emulación

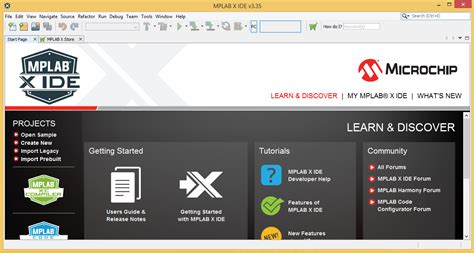

El Entorno de Desarrollo Integrado (IDE) MPLAB de Microchip es la interfaz principal a través de la cual se aprovechan las capacidades de depuración del PICkit 3. Dentro de MPLAB, los desarrolladores pueden:

• Depuración con Breakpoints por Hardware: El PICkit 3 puede configurar puntos de interrupción directamente en el hardware del microcontrolador. Esto permite detener la ejecución del programa en momentos precisos, incluso en código de bajo nivel o en interrupciones, sin la sobrecarga que a menudo introducen los breakpoints basados en software.
• Configuración de Breakpoints Basados en Eventos Internos: Una característica avanzada es la capacidad de configurar breakpoints que se activan no solo por una línea de código específica, sino también por eventos internos del microcontrolador, como el acceso a una dirección de memoria particular o la ocurrencia de una condición específica en un registro.
• Monitoreo de Registros Internos: Durante la depuración, el PICkit 3 permite monitorear en tiempo real el contenido de los registros internos del microcontrolador. Esto es fundamental para entender cómo el código está afectando el estado del hardware y para diagnosticar problemas relacionados con la configuración de periféricos o la manipulación de datos.
• Emulación a Full Speed: El PICkit 3 puede emular la operación del microcontrolador a su velocidad de reloj nativa. Esto significa que puedes probar tu código en condiciones que reflejan el rendimiento real del dispositivo, asegurando que las aplicaciones sensibles al tiempo funcionen correctamente.

El "Pickit 3 Programmer" Aplicación Independiente

Además de su integración con MPLAB, Microchip ofrece una aplicación independiente llamada "Pickit 3 Programmer". Esta herramienta es más sencilla y rápida de usar, ideal para tareas de programación rápidas sin la complejidad del IDE completo. Sin embargo, su utilidad no se detiene ahí. El "Pickit 3 Programmer" también puede funcionar como:

• Analizador Lógico de 3 Canales: Esta función permite observar señales digitales en hasta tres puntos de tu circuito simultáneamente. Es una herramienta invaluable para diagnosticar problemas de comunicación entre diferentes componentes o para verificar el comportamiento de señales de reloj y control.
• Salidas de Datos Digitales (4 Canales): La aplicación también permite utilizar el PICkit 3 para generar señales digitales en hasta cuatro pines. Esto puede ser útil para simular entradas a otros dispositivos o para controlar indicadores externos durante el desarrollo.

Amplia Compatibilidad de Microcontroladores

Una de las razones de la popularidad duradera del PICkit 3 es su extenso soporte para una vasta gama de microcontroladores PIC y dsPIC. Esta compatibilidad asegura que una gran cantidad de proyectos, desde los más sencillos hasta los más complejos, puedan beneficiarse de esta herramienta.

El PICkit 3 puede programar microcontroladores pertenecientes a las siguientes familias principales:

• PIC10F: Microcontroladores de muy bajo pin count, ideales para aplicaciones sencillas y de bajo costo.
• PIC12F: Familia de microcontroladores de 8 bits con un número reducido de pines, comúnmente utilizados en aplicaciones de control simple.
• PIC16F: Una de las familias más populares de microcontroladores de 8 bits, conocida por su equilibrio entre rendimiento, costo y características.
• PIC18F: Microcontroladores de 8 bits de gama alta, que ofrecen mayor velocidad, memoria y periféricos más avanzados.
• PIC24F/H: Microcontroladores de 16 bits, que proporcionan un rendimiento mejorado y una arquitectura más avanzada que los PIC de 8 bits.
• PIC32: Microcontroladores de 32 bits basados en la arquitectura MIPS, capaces de manejar aplicaciones más exigentes y complejas.
• dsPIC30F y dsPIC33F: Estos son microcontroladores de señal digital (DSC) que combinan las capacidades de un microcontrolador de propósito general con un núcleo DSP de alto rendimiento, ideales para aplicaciones de control de motores, audio y comunicaciones.

Si bien el Programador PICkit 3 cubre una amplia gama de PICs, es importante notar que algunos modelos muy avanzados o de generaciones extremadamente recientes podrían requerir un programador de Microchip de gama superior, como el PICkit 4 o herramientas de desarrollo más especializadas, para garantizar la compatibilidad total y el acceso a todas las funcionalidades. Sin embargo, para la gran mayoría de los microcontroladores PIC y dsPIC utilizados en proyectos de hobby y desarrollo profesional, el PICkit 3 sigue siendo una opción robusta y confiable.

Cómo Usar el PICkit 3: Una Guía Paso a Paso

Aunque la profundidad de sus capacidades puede parecer intimidante, el proceso básico de usar el PICkit 3 es sorprendentemente accesible, incluso para aquellos que se inician en el mundo de la electrónica embebida.

Instalación del Software

El primer paso es asegurarse de tener el software necesario instalado en tu computadora. Esto generalmente implica descargar el paquete de software de Microchip, que incluye el IDE MPLAB X y los controladores necesarios para el PICkit 3.

1. Descarga el software: Visita el sitio web oficial de Microchip y descarga la versión más reciente del MPLAB X IDE y el XC Compilador adecuado para la familia de microcontroladores con la que planeas trabajar.
2. Instalación: Ejecuta los instaladores descargados y sigue las instrucciones en pantalla. Asegúrate de incluir los controladores para el PICkit 3 durante la instalación.
3. Actualización del Firmware del PICkit 3: Una vez instalado el software, es recomendable conectar el PICkit 3 a tu computadora (sin conectarlo aún a la placa de destino). Abre el software MPLAB X. Si el PICkit 3 requiere una actualización de firmware, el IDE te lo indicará. Sigue las instrucciones para descargar el sistema operativo del PICkit 3. En la pestaña "Tools", selecciona "Download Pickit Operating Systems". Este paso asegura que tu PICkit 3 esté funcionando con el firmware más reciente, optimizando su rendimiento y compatibilidad.

Conexión y Programación

Una vez que el software está listo y el PICkit 3 está actualizado, el siguiente paso es conectar el hardware.

1. Conecta el PICkit 3 a tu PC: Utiliza un cable USB para conectar el PICkit 3 a un puerto USB de tu computadora.

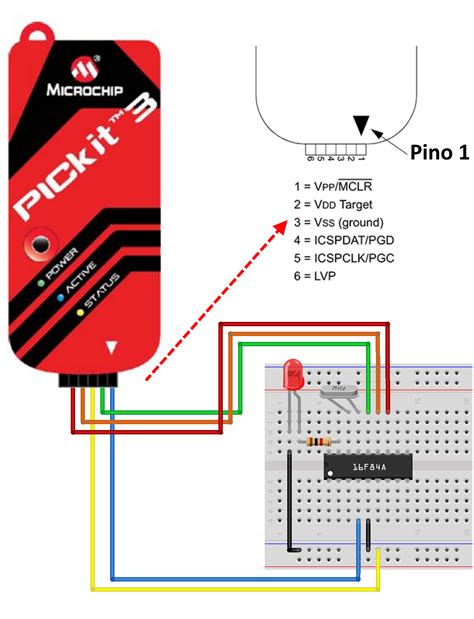

2. Conecta el PICkit 3 a tu Placa de Destino: Utiliza el cable ICSP de 2x5 pines para conectar el PICkit 3 a los pines correspondientes en tu placa de circuito. Asegúrate de que la polaridad sea correcta. Los pines típicos en la conexión ICSP son VDD (alimentación), VSS (tierra), MCLR (reset), ICSPCLK (reloj de programación) e ICSPDAT (datos de programación).
3. Coloca el PIC en el Adaptador (si aplica): Si estás utilizando un programador universal o un adaptador para diferentes encapsulados de PIC, asegúrate de colocar el microcontrolador correctamente en el zócalo, prestando atención a la orientación del pin 1.
4. Configuración de Pines en Adaptadores Universales: Para adaptadores universales, es crucial configurar los puentes de acuerdo al número de pines del PIC que estás utilizando. Por ejemplo, para un PIC de 40 o 28 pines, deberás conectar los puentes cortos según las indicaciones proporcionadas en la parte trasera o lateral del adaptador. Estas configuraciones aseguran que los pines correctos del PICkit 3 se conecten a los pines de programación y datos del microcontrolador.
5. Abre tu Proyecto en MPLAB X: Carga tu proyecto de software en el MPLAB X IDE.
6. Selecciona el Microcontrolador Correcto: Asegúrate de que el MPLAB X IDE esté configurado para usar el modelo específico de microcontrolador PIC o dsPIC que tienes conectado.
7. Programa el Microcontrolador: Haz clic en el botón "Program" (o una opción similar) en la barra de herramientas de MPLAB X. El IDE compilará tu código y lo cargará en el microcontrolador a través del PICkit 3.

Si la conexión es exitosa, verás mensajes indicando el progreso de la programación y, al finalizar, una confirmación de que el proceso se ha completado correctamente. Si el Pickit 3 no se conecta, el mensaje que te muestra indica que el Pickit 3 no lo ha conectado. Revisa tus conexiones físicas, la configuración de pines del adaptador y asegúrate de que el firmware del Pickit 3 esté actualizado.

PICkit 3 vs. PICkit 4: Evolución y Diferencias

En el continuo avance de la tecnología, las herramientas de desarrollo también evolucionan. El PICkit 3, aunque sigue siendo una herramienta muy capaz, tiene un sucesor, el PICkit 4, que ofrece mejoras y nuevas características. Comprender estas diferencias puede ayudarte a decidir cuál es la herramienta adecuada para tus necesidades.

El PICkit 4 representa una evolución natural del PICkit 3, ofreciendo un rendimiento mejorado, soporte para una gama más amplia de microcontroladores (incluyendo la popular familia SAM D21 de microcontroladores ARM Cortex-M) y una interfaz USB más rápida. Sin embargo, el PICkit 3 sigue siendo una opción extremadamente válida y rentable para muchos usuarios. Si estás trabajando con microcontroladores PIC o dsPIC más antiguos o no necesitas las características adicionales del PICkit 4, el PICkit 3 es una elección sólida. Su asequibilidad y amplia disponibilidad en plataformas como AliExpress lo hacen particularmente atractivo para estudiantes y aficionados con presupuestos limitados.

¿Puedo Usar el PICkit 3 para Simular Chips PIC?

Es importante aclarar una distinción fundamental: el PICkit 3 no es un simulador. Es una herramienta de hardware diseñada para interactuar físicamente con microcontroladores reales. Su función es programar y depurar el código en el hardware físico.

Sin embargo, esto no significa que no puedas usar el PICkit 3 en conjunto con herramientas de simulación. Muchos entornos de desarrollo, incluido el MPLAB X IDE, ofrecen simuladores de microcontroladores. Estos simuladores te permiten ejecutar tu código en un entorno virtual en tu computadora, probando la lógica del programa y los flujos de datos sin necesidad de hardware físico.

Puedes utilizar el PICkit 3 para programar el microcontrolador con tu código de prueba. Luego, puedes conectar el PICkit 3 a la placa de destino y ejecutar el código. Utiliza las funciones de depuración del PICkit 3 para avanzar paso a paso por el código y monitorear variables en tiempo real. Basándote en la salida de la depuración, puedes realizar ajustes en tu código y repetir el proceso hasta que tu programa funcione como esperas. Este ciclo de programación, prueba y depuración es fundamental para el desarrollo de software embebido. Si buscas simular el comportamiento de chips PIC sin necesidad de hardware físico, deberías considerar el uso de software como el MPLAB X Simulator o herramientas de simulación de circuitos como Proteus, que pueden simular el comportamiento de microcontroladores PIC de manera más completa.

Reseñas de Usuarios sobre el PICkit 3

La experiencia de otros usuarios es un indicador valioso de la fiabilidad y utilidad de una herramienta. El PICkit 3 Microchip Programmer ha recibido consistentemente comentarios positivos de una amplia base de usuarios, quienes a menudo elogian su:

• Facilidad de Configuración: Muchos usuarios encuentran que es sencillo conectar el PICkit 3 y usarlo con el MPLAB X IDE. La interfaz, aunque potente, es relativamente intuitiva para las tareas básicas.
• Compatibilidad: Funciona bien con la mayoría de los microcontroladores Microchip, lo que lo hace una opción versátil para una amplia gama de proyectos.
• Durabilidad: El PICkit 3 está diseñado para ser robusto y puede soportar un uso frecuente, lo cual es importante para aquellos que lo utilizan intensivamente en su trabajo o pasatiempos.
• Asequibilidad: En comparación con versiones más nuevas como el PICkit 4, el PICkit 3 es significativamente más económico, lo que lo convierte en una opción atractiva para estudiantes, aficionados y proyectos con presupuestos ajustados.

Sin embargo, algunos usuarios han señalado que el PICkit 3 carece de soporte para microcontroladores más nuevos, como los de la familia SAM D21, que están disponibles en el PICkit 4. Si tus proyectos se centran en estos dispositivos más recientes, es posible que debas considerar una actualización. A pesar de estas limitaciones, para el grueso de los microcontroladores PIC y dsPIC, el PICkit 3 sigue siendo una herramienta de referencia.

Otros Productos y Herramientas Relacionadas

Si el PICkit 3 Microchip Programmer ha captado tu interés, es probable que también te interesen otras herramientas y productos dentro del ecosistema de desarrollo de Microchip. La familia PICkit ha evolucionado a lo largo del tiempo, y conocer las opciones puede ayudarte a tomar decisiones informadas:

• PICkit 2: El predecesor del PICkit 3. Si bien es más antiguo, todavía es funcional para muchos microcontroladores PIC de generaciones anteriores y puede ser una opción aún más económica.
• PICkit 3.5: Una versión ligeramente revisada del PICkit 3, que a menudo se refiere a modelos que pueden haber recibido pequeñas actualizaciones de hardware o firmware.
• PICkit 4: Como se mencionó anteriormente, ofrece mayor velocidad, soporte para más dispositivos y características mejoradas.
• MPLAB X IDE y Compiladores XC: Estas son las herramientas de software esenciales para escribir, compilar y depurar tu código. Son indispensables, independientemente del programador PICkit que utilices.
• Programadores de Gama Alta: Para aplicaciones industriales o necesidades de desarrollo muy específicas, Microchip ofrece programadores de gama alta como el ICD (In-Circuit Debugger) serie, que proporcionan capacidades de depuración y programación aún más avanzadas.

Al explorar estas opciones, podrás construir un conjunto de herramientas de desarrollo que se adapte perfectamente a tus proyectos y a tu nivel de experiencia. El PICkit 3, con su equilibrio entre funcionalidad, accesibilidad y soporte, sigue siendo un punto de partida excelente y una herramienta valiosa para cualquier persona interesada en el mundo de los microcontroladores PIC y dsPIC.
