El agua, ese recurso vital que sustenta toda forma de vida en nuestro planeta, es también un pilar fundamental para el desarrollo sostenible. Su gestión responsable y su conservación son desafíos que trascienden fronteras y se erigen como prioridades globales. En este contexto, la celebración del Día Mundial del Agua, cada 22 de marzo, cobra una relevancia especial, sirviendo como plataforma para la reflexión y la acción colectiva. La edición de 2017, bajo el lema "Aguas residuales, ¿por qué desperdiciar agua?", puso de manifiesto una realidad ineludible: las aguas residuales, lejos de ser un mero desecho, albergan un potencial insospechado para ser aprovechadas.
La Refrigeración Evaporativa: Una Tecnología Limpia y Sostenible
El principio de funcionamiento de los equipos de refrigeración evaporativa, empleados en torres de refrigeración y condensadores evaporativos, se alinea de manera notable con la filosofía de la utilización responsable del agua. Esta tecnología se distingue por ser limpia y respetuosa con el medio ambiente, ya que utiliza el agua como agente refrigerante. Al emplear un elemento natural, se evita la emisión de compuestos perjudiciales como el CO2, contribuyendo así a la mitigación del cambio climático. El Grupo de Fabricantes de Equipos de Enfriamiento Evaporativo, compuesto por empresas que representan el 95% del sector, subraya el compromiso de estas tecnologías con la seguridad, el beneficio ambiental y el ahorro energético. Es fundamental desmitificar cualquier alarma social infundada en torno a estos equipos, especialmente en lo referente a su posible vinculación con la bacteria de la legionela, un microorganismo presente de forma natural en el agua y que solo representa un riesgo para la salud en concentraciones anómalamente elevadas.
Los sistemas de refrigeración evaporativa pueden operar de diversas maneras:
- Enfriadores evaporativos directos: Utilizan agua directamente como refrigerante. En una torre de refrigeración, el agua caliente se pulveriza y fluye en contracorriente a través de una corriente de aire. Parte del agua se evapora, liberando calor.
- Enfriadores evaporativos indirectos: Cuentan con un circuito abierto y otro cerrado, separados por un intercambiador de calor. En el circuito abierto, el agua se evapora y libera calor. El agua enfriada circula a través del intercambiador de calor, absorbiendo y disipando calor. El circuito cerrado no entra en contacto directo con el aire y no pierde agua por evaporación, transportando el calor desde la fuente de calor hasta el intercambiador.
- Enfriadores híbridos: Permiten enfriar el circuito cerrado en seco durante los meses más fríos, utilizando únicamente aire frío.
- Enfriadores adiabáticos: Emplean aire como refrigerante, introduciendo agua finamente atomizada que se evapora por completo.
- Enfriadores de masa: Utilizan una gran balsa de agua de la que se extrae el agua de refrigeración, que es enviada a través del sistema y devuelta a la balsa. La gran masa de agua ayuda a mantener una temperatura estable.
El Aprovechamiento Energético de las Aguas Residuales: Un Horizonte Prometedor
Más allá de su uso como refrigerante, las aguas residuales emergen como una fuente de energía térmica de considerable potencial. La instalación de bombas de calor en las plantas de tratamiento de aguas residuales, aunque raramente explotada, ofrece una alternativa ecológica y competitiva a las tecnologías energéticas tradicionales. Esta sinergia entre el sector del tratamiento de aguas y el energético es un claro ejemplo de cómo podemos optimizar nuestros recursos.

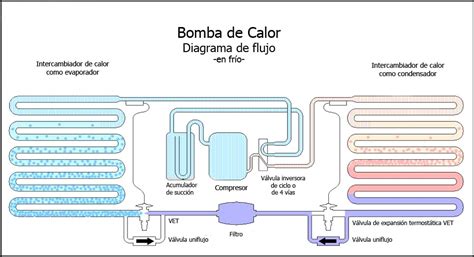

Un caso de estudio ilustrativo es el diseño del nuevo sistema de bomba de calor en la planta de tratamiento de aguas residuales de Ejby Mølle, llevado a cabo por Ramboll. En este sistema, la bomba de calor enfría las aguas residuales tratadas en aproximadamente 5°C mediante amoníaco. El proceso de enfriamiento se produce cuando el líquido de amoníaco a baja presión circula por un intercambiador de calor. La energía se transfiere del agua residual al circuito de amoníaco, provocando su evaporación. Tras la condensación, la presión del circuito de amoníaco se reduce en una válvula de expansión antes de que el líquido retorne al evaporador. Para optimizar la transferencia, se ha incorporado un circuito intermedio entre las aguas residuales y el evaporador de amoníaco.
Las aguas residuales depuradas suelen presentar temperaturas entre 8°C y 22°C, a menudo superiores a la temperatura del cuerpo de agua receptor. Al acercar la temperatura de las aguas residuales a la del cauce, se minimiza el impacto ambiental. En Ejby Mølle, esta instalación de bomba de calor reduce significativamente la temperatura de vertido, aproximándola a la del río Odense durante gran parte del año. Las bombas de calor de amoníaco para aguas residuales, suministradas por IESenergy Aps, demuestran una alta eficiencia, pudiendo producir aproximadamente 4 unidades de energía de calefacción urbana por cada unidad de energía eléctrica consumida (COP = 4). Conjuntamente, pueden suministrar un total de 20 MW de calor, cubriendo el consumo anual de al menos 5.000 hogares. Alfa Laval ha contribuido a este proyecto con eficientes intercambiadores de calor de placas semisoldadas.
Investigación y Desarrollo: Extrayendo Energía Térmica de las Aguas Urbanas
La investigación en el aprovechamiento de la energía térmica de las aguas residuales urbanas para la climatización de edificios es un campo en crecimiento. Un estudio de caso en Madrid, centrado en el edificio de oficinas Apolonio Morales 29, ha explorado el potencial de las aguas residuales del alcantarillado como fuente de energía renovable. Este proyecto, desarrollado en continuidad con el proyecto de I+D 'Desarrollo de un novedoso sistema de captación de energía residual de aguas urbanas para su uso en climatización de edificios, RESIDAQUA', ha demostrado que las aguas residuales que fluyen con caudales superiores a 5 l/s pueden generar suficiente energía térmica para satisfacer la demanda de climatización de un edificio de oficinas.
¿Cómo funciona un intercambiador de calor?
El edificio Apolonio Morales 29, un referente en buenas prácticas energéticas, integra un sistema de calefacción y refrigeración que aprovecha la inercia térmica de su estructura termoactiva (TABS), complementado con bombas de calor geotérmicas. Un componente clave de este sistema es un intercambiador de calor de aguas residuales instalado en un aljibe, que capta agua de las arquetas del sistema de drenaje del subsuelo. Este prototipo, parte del proyecto RESIDAQUA, estudia la capacidad de aprovechamiento térmico de las aguas freáticas y pluviales.
Los datos registrados por el sistema de monitorización del edificio y en un punto cercano del alcantarillado han permitido analizar la eficiencia de las bombas de calor y la energía proporcionada por las distintas fuentes. Se ha comparado el rendimiento del sistema actual (geotérmico + aguas subterráneas y pluviales) con un sistema hipotético que intercambia energía con aguas residuales urbanas. Los resultados indican que las aguas residuales urbanas presentan un rango de temperatura constante y favorable (entre 15°C y 25°C) a lo largo del año, debido al aporte continuo de calor de las aguas calientes vertidas por las edificaciones.
La investigación ha revelado que la contribución energética de las aguas residuales del alcantarillado es especialmente beneficiosa en escenarios de calefacción, pudiendo mejorar el rendimiento del sistema en más de un 22% en comparación con un sistema geotérmico. Si bien su impacto en la refrigeración es menos pronunciado, con mejoras de hasta un 5%, la hibridación de sistemas geotérmicos y de intercambio con aguas residuales se perfila como una estrategia prometedora para la descarbonización del sector de la edificación.
Mantenimiento y Tratamiento del Agua de Refrigeración: Clave para la Eficiencia y la Seguridad
La correcta gestión del agua en los sistemas de refrigeración es crucial para garantizar su eficiencia y prevenir problemas. El tratamiento adecuado del agua de refrigeración es esencial para mantener la calidad del agua y evitar la proliferación de microorganismos, la corrosión y la formación de depósitos.
Los problemas comunes en los sistemas de refrigeración por agua incluyen:
- Corrosión: Afecta a los componentes metálicos de las torres de refrigeración, tuberías y equipos.
- Bioincrustaciones: Bacterias, algas y otros microorganismos forman biopelículas que reducen el efecto refrigerante y promueven la corrosión.
- Crecimiento de gérmenes patógenos: Las torres de refrigeración pueden ser un caldo de cultivo ideal para bacterias como la legionela.
Para mitigar estos problemas, se emplean diversos agentes de tratamiento:
- Biocidas: Controlan el crecimiento de bacterias y microorganismos. Los biocidas modernos a base de peróxido de hidrógeno catalíticamente mejorado, como Sanosil C o Super 25, son muy eficaces.
- Inhibidores de la corrosión: Protegen los componentes metálicos y reducen la formación de depósitos.
- Dispersantes: Evitan la formación de sedimentos de polvo, cal, óxido y otras impurezas, manteniéndolos en suspensión para facilitar su eliminación. Esto optimiza el rendimiento y reduce la necesidad de limpieza.
- Estabilizadores de dureza: Previenen la formación de depósitos calcáreos al estabilizar los iones de calcio y magnesio.
- Agentes decapantes: Se utilizan para eliminar depósitos de óxido o minerales de los circuitos de refrigeración.
El uso de estos productos no solo aumenta la eficacia y el rendimiento de los sistemas de refrigeración, sino que también puede generar ahorros significativos. Mediante el uso de dispersantes y estabilizadores de dureza, un enfriador evaporativo puede funcionar con un espesamiento óptimo de 3 a 4 veces, lo que se traduce en una reducción del consumo de agua.
La Reutilización del Agua en Sistemas de Refrigeración: Un Imperativo Sostenible
La reutilización del agua en sistemas de refrigeración es un pilar fundamental para la sostenibilidad y la responsabilidad ambiental en la industria. Al reducir el consumo de agua fresca, mejorar la eficiencia y minimizar el desperdicio, las empresas pueden obtener beneficios económicos y ambientales sustanciales. Un ejemplo práctico sería una planta de procesamiento de alimentos que implementa un sistema de reutilización de agua en su sistema de refrigeración, empleando agua reciclada de sus procesos de limpieza y tratamiento de efluentes. Esta agua reciclada se somete a procesos de filtración y desinfección antes de ser reintroducida en los sistemas de refrigeración.
En VITAQUA, comprendemos la importancia crítica de la reutilización del agua en sistemas de refrigeración. Nuestra experiencia en tecnologías de tratamiento de aguas nos permite ofrecer soluciones personalizadas para implementar sistemas eficientes de reutilización de agua en operaciones industriales. Si usted es un profesional en la industria de la refrigeración o busca mejorar la eficiencia y sostenibilidad de sus sistemas, le animamos a contactarnos.
La gestión consciente del agua, desde su uso en la refrigeración hasta el aprovechamiento energético de las aguas residuales, es un camino ineludible hacia un futuro más sostenible. La innovación tecnológica y la concienciación colectiva son las claves para asegurar la disponibilidad de este recurso vital para las generaciones venideras.
