El aire comprimido es un servicio público esencial en la industria moderna, fundamental para el funcionamiento de innumerables procesos. De igual manera, los sistemas hidráulicos dependen de un fluido limpio para operar de manera eficiente y duradera. En ambos casos, los elementos filtrantes juegan un papel crítico, actuando como guardianes contra contaminantes que pueden comprometer el rendimiento, la fiabilidad y la vida útil de la maquinaria. Si bien a menudo se pasan por alto o se pospone su mantenimiento, comprender la importancia y la selección adecuada de estos componentes, incluyendo las alternativas disponibles, es vital para optimizar la operación y reducir costos a largo plazo.
La Importancia Fundamental de la Filtración en Sistemas de Aire Comprimido
Los elementos filtrantes en sistemas de aire comprimido están diseñados para eliminar una amplia gama de contaminantes, tales como gotas de agua y aceite, vapor, polvo y microorganismos. A medida que el aire ingresa al filtro, las partículas potencialmente dañinas quedan atrapadas entre las fibras del medio filtrante. Las condiciones operativas extremas pueden incluso dañar el medio filtrante, comprometiendo su efectividad.
La mayoría de los elementos filtrantes convencionales deben ser reemplazados después de aproximadamente 8,000 horas o 12 meses de uso, lo que ocurra primero. Los modelos de carbón activado, por su parte, pueden tener una vida útil de hasta 6,000 horas. Una práctica errónea común es posponer la sustitución de estos elementos con la creencia de que se trata de una forma rápida y sencilla de reducir costos. Sin embargo, esta decisión puede acarrear consecuencias mucho más costosas.
Retrasar el reemplazo de los elementos filtrantes puede resultar en una disminución significativa en la calidad del aire comprimido. Aunque el costo inicial de las piezas de repuesto puede ser una razón citada para omitir el cambio, es importante recordar que los elementos de filtro suelen representar una fracción mínima del costo total de un sistema complejo. Un filtro limpio opera de manera sustancialmente más eficiente que uno obstruido por años de acumulación de partículas y desechos. El reemplazo regular de los elementos filtrantes no solo evita costos de funcionamiento excesivos, sino que también reduce el riesgo de fallas en la maquinaria y previene el deterioro del producto, con los costos asociados.
Tipos de Filtros de Aire Comprimido y sus Aplicaciones
Los filtros de aire comprimido se emplean para eliminar contaminantes del aire bajo presión. La calidad requerida del aire comprimido varía significativamente según la aplicación. Para ser rentable, un sistema de aire comprimido debe cumplir, pero no exceder, el nivel de pureza requerido por su uso específico. Por lo tanto, es fundamental especificar el nivel de purificación adecuado para el elemento filtrante.

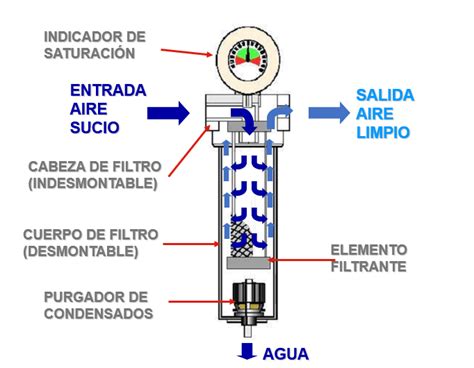

Conceptos Básicos de Filtración en Aire Comprimido:Para una eliminación eficiente de impurezas, es esencial contar con buenos filtros de aire comprimido, que constan de una carcasa y un elemento filtrante. El elemento filtrante es el componente encargado de eliminar la mayoría de los contaminantes sólidos y líquidos presentes en el aire comprimido. Las compañías de producción modernas requieren equipos caros y complejos para satisfacer las demandas del mercado. Los equipos y máquinas que funcionan con aire comprimido pierden valor si la calidad del aire es deficiente. El tiempo de inactividad debido a estas condiciones y la falta de fiabilidad no son aceptables. La contaminación del aire comprimido es un problema real que no puede ser ignorado. Incluso el uso más básico del aire comprimido requiere un tratamiento mínimo, incluida la eliminación de agua, aceite y sólidos. Para garantizar el máximo rendimiento y fiabilidad, un suministro de aire comprimido limpio, seco y confiable es esencial para mantener una producción eficiente y rentable.
Subtipos de Elementos Filtrantes para Aire Comprimido:
Prefiltros para Uso General: Estos elementos están diseñados para la eliminación eficiente de partículas sólidas gruesas y líquidos presentes en el aire comprimido. Generalmente se utilizan como prefiltros para filtros coalescentes posteriores y son requeridos tanto por compresores lubricados como no lubricados.

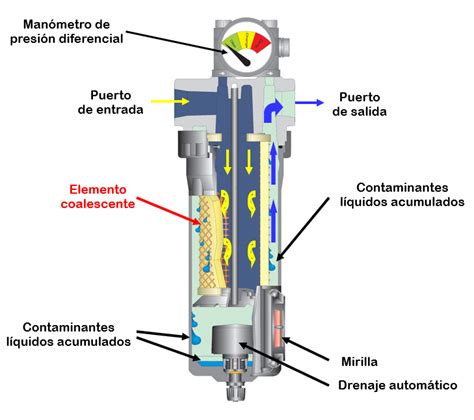

Filtros para Eliminación de Aceite (Coalescentes): Los elementos filtrantes coalescentes se utilizan para una eliminación altamente eficiente de partículas sólidas, aerosoles de aceite y agua del aire comprimido. Suelen estar fabricados con materiales especiales a base de fibras de vidrio que permiten la separación de gotas de aceite. Estas gotas son forzadas hacia el exterior del filtro por el flujo de aire, donde son atrapadas en un material de espuma porosa y descienden a la parte inferior de la carcasa del filtro. El aceite se descarga automáticamente a través de un purgador de condensado.
Filtros de Aire Comprimido de Carbón Activado: Estos filtros son necesarios en aplicaciones donde se requiere aire para respirar, o para la mezcla de aire con alimentos, productos farmacéuticos u otras aplicaciones sensibles. Los elementos de filtro de carbón activado eliminan eficientemente aceite, hidrocarburos, vapores y olores del aire comprimido. El carbón activado, con su gran superficie, actúa como un excelente adsorbente. Es esencial instalar un filtro coalescente como prefiltro antes de un elemento de carbón activado.
Filtros de Aire Comprimido con Catalizador: Se utilizan catalizadores o elementos filtrantes de dos etapas para una reducción altamente eficiente del monóxido de carbono y otras sustancias en el aire respirable comprimido. En la primera etapa, un catalizador (como la hopcalita) reduce estas sustancias, y en la segunda etapa, medios filtrantes de fibra de profundidad interceptan las partículas de polvo residuales. Es crucial que un elemento filtrante coalescente se instale antes del catalizador y que la humedad relativa sea suficientemente baja.
Filtros de Aire Comprimido con Tamiz Molecular: Un tamiz molecular es un material con poros de tamaño uniforme que permiten el paso de moléculas pequeñas mientras retienen las más grandes. Estos elementos se utilizan para separar el vapor de agua de pequeños flujos de aire comprimido, logrando el secado del aire. En la primera etapa, el desecante adsorbe el vapor de agua, y en la segunda, los medios filtrantes de fibra de profundidad retienen las partículas de polvo arrastradas. Son adecuados para aplicaciones de punto de uso. Es importante que el aire de entrada esté libre de agua líquida y aerosoles de aceite.
Filtros Estériles de Aire Comprimido: Estos filtros eliminan microorganismos del aire comprimido y se emplean en procesos y sistemas que demandan la más alta calidad de aire.
La Crítica Función de los Elementos Filtrantes en Sistemas Hidráulicos
En la industria hidráulica, la función de los filtros y, en particular, de sus elementos filtrantes, es igualmente crucial. Los equipos hidráulicos modernos son cada vez más precisos y operan con mayor velocidad y exigencia, lo que requiere un mantenimiento riguroso de la calidad del fluido hidráulico. Los filtros hidráulicos están diseñados para eliminar contaminantes del fluido, asegurando que el sistema funcione eficientemente y maximizando la vida útil de los componentes. El elemento filtrante es el componente central del filtro hidráulico, responsable de atrapar y eliminar estas partículas.
El elemento filtrante es un consumible indispensable en el sistema hidráulico. Las partículas contaminantes sólidas causan daños significativos al sistema de lubricación hidráulica. Cada sistema tiene requisitos mínimos de limpieza del aceite. Cuando el contenido de partículas sólidas está por debajo del objetivo, el sistema funciona bien; cuando supera este objetivo, el rendimiento, la fiabilidad y la vida útil se ven comprometidos. Dado que los sistemas hidráulicos inevitablemente acumulan contaminación por partículas sólidas durante la operación y por invasión externa, es necesario eliminar constantemente estas partículas para mantener la limpieza deseada.
Los elementos filtrantes están hechos de material poroso. Las partículas sólidas quedan atrapadas mediante intercepción superficial y adsorción en orificios curvos. Al mismo tiempo, las partículas atrapadas pueden obstruir el paso del medio filtrante, aumentando la presión. Cuando la presión diferencial alcanza un límite, el elemento filtrante deja de funcionar y debe ser reemplazado. Por lo tanto, el elemento filtrante es una parte consumible del sistema.
Selección de Elementos Filtrantes Alternativos para Sistemas Hidráulicos
Para seleccionar un elemento filtrante alternativo satisfactorio, es necesario seguir un proceso detallado que involucre la comprensión de las necesidades del sistema y la información del elemento original.
Pasos para Seleccionar Elementos Filtrantes Alternativos:
Comprobar la Situación Actual de Limpieza del Medio: La limpieza objetivo de los sistemas hidráulicos y de lubricación la proporciona el fabricante del equipo. Los usuarios pueden obtener esta información de los datos técnicos del equipo. Si el elemento filtrante original mantiene la limpieza requerida, se puede verificar mediante detección de contaminación del medio. Si la limpieza del sistema no es la adecuada, es necesario analizar las causas.
Proporcionar Información Detallada del Elemento Filtrante Original: Para obtener un elemento filtrante alternativo de calidad, los usuarios deben proporcionar detalles del elemento original, ya sea nuevo o usado. Esto ayuda al fabricante del elemento alternativo a comprender los parámetros de rendimiento y las dimensiones del elemento original. La calidad, el tamaño y la estructura se pueden juzgar fácilmente por observación y montaje de prueba. Sin embargo, la precisión de la filtración, la capacidad de absorción y la presión inicial solo se conocen tras superar los estándares de inspección. Por ello, se debe solicitar al fabricante del repuesto que muestre los resultados experimentales. Los usuarios cualificados también pueden probar el rendimiento del elemento por sí mismos o mediante un tercero, o juzgar la calidad del elemento alternativo revisando la limpieza del sistema después de su uso.
- Recopilación de Datos: Incluye muestras (nuevas o viejas), planos de producción originales, nombre del fabricante, modelo del producto original y el principio de funcionamiento del sistema.
- Conocer el Elemento Filtrante: Se debe considerar la instalación, conexión, sellado, ubicación en el sistema y parámetros técnicos como caudal, presión y temperatura de trabajo, así como el medio de trabajo.
- Mapeo en el Sitio: Medición de parámetros como la presión diferencial y la tasa de filtración.
Factores a Considerar al Elegir un Elemento de Filtro Hidráulico:
Tamaño y Clasificación de Filtración: El tamaño del elemento filtrante debe coincidir con la carcasa del filtro. La clasificación de filtración indica el tamaño de partícula más pequeño que el elemento puede atrapar.
Materiales: El material del elemento filtrante debe ser compatible con el tipo de fluido hidráulico utilizado en el sistema. La incompatibilidad puede provocar la degradación del elemento y la contaminación del sistema.
Eficiencia: La eficiencia se refiere a la capacidad del elemento para eliminar contaminantes del fluido hidráulico.
Guía Detallada para Elegir Elementos Filtrantes Hidráulicos:
Tipo de Sistema Hidráulico: Diferentes sistemas tienen requisitos distintos. Un sistema de alta presión puede necesitar un elemento filtrante diferente al de uno de baja presión.
Entorno Operativo:
- Temperatura: Las temperaturas extremas pueden afectar el rendimiento del elemento filtrante. Es fundamental elegir un elemento que soporte la temperatura de funcionamiento del sistema.
- Nivel de Contaminación: Las áreas con altos niveles de contaminación pueden requerir un elemento filtrante con una clasificación de filtración más alta.
Compatibilidad de Fluidos: El material del elemento filtrante debe ser compatible con el fluido hidráulico.
Caudal del Filtro y Caída de Presión: El caudal del filtro debe coincidir con los requisitos del sistema. Una caída de presión significativa puede indicar un filtro obstruido.
Mantenimiento y Reemplazo: Pilares de la Longevidad del Sistema
El mantenimiento regular es clave para la longevidad y eficiencia tanto de los sistemas de aire comprimido como de los hidráulicos.
Cuándo Reemplazar un Elemento Filtrante:Un elemento filtrante debe ser reemplazado cuando su eficiencia disminuye, lo cual generalmente se indica por un aumento en la caída de presión. Un plan de mantenimiento programado ayuda a gestionar estos reemplazos.
Signos de un Filtro Dañado o Ineficiente:Las señales de advertencia incluyen aumento del ruido del sistema, reducción del rendimiento y mayor desgaste de los componentes.
¿Para qué sirven los filtros de aire comprimido?
Mejores Prácticas para el Mantenimiento de Filtros:La supervisión regular de los filtros es crucial para prevenir la contaminación. Los filtros suelen tener indicadores de colmatación o contaminación que miden las caídas de presión. Por ejemplo, un filtro estándar puede tener una derivación configurada a 3 bar, con un indicador que señaliza a 2 bar. La frecuencia de cambio de los elementos filtrantes puede depender del nivel de contaminación, no solo de las horas de funcionamiento. Se pueden usar varios sensores para monitorear las condiciones del filtro, incluidos indicadores ópticos, manómetros diferenciales y sensores electrónicos. El entorno donde opera el equipo hidráulico puede afectar significativamente las tasas de contaminación.
Consecuencias de No Reemplazar los Filtros a Tiempo:No sustituir los elementos filtrantes adecuadamente tiene efectos negativos en el proceso productivo, el entorno laboral y la maquinaria. Las consecuencias más destacadas incluyen:
- Emisiones Contaminantes: Un filtro en mal estado permite el paso de partículas nocivas y polvo, contaminando el aire y afectando a trabajadores y medio ambiente.
- Mayor Consumo de Energía: A medida que aumenta la pérdida de carga, los sistemas de aspiración y filtración requieren más energía, incrementando costos operativos y reduciendo la vida útil de motores y ventiladores.
- Paradas Inesperadas: La interrupción de los procesos productivos puede generar pérdidas económicas significativas.
- Daños a la Maquinaria: Las partículas no filtradas adecuadamente pueden depositarse en los componentes del sistema, causando desgastes prematuros y averías.
Sistemas para el Control del Estado de los Filtros:La monitorización de la pérdida de carga y la realización de análisis periódicos son acciones fundamentales para controlar el buen funcionamiento de los sistemas de filtración industrial. Dispositivos como el Indicador de Saturación de Presión (ISP) permiten una lectura continua de los valores de pérdida de carga, facilitando la detección inmediata de aumentos. Los detectores de roturas emiten alertas automáticas ante daños en el filtro, permitiendo acciones correctivas rápidas.
Elementos Filtrantes: Profundidad vs. Superficie
Los elementos filtrantes de profundidad generalmente consisten en una capa de microfibras de espesor variable, entrelazadas en un patrón aleatorio para crear una estructura porosa uniforme. En contraste, con elementos filtrantes de superficie o de tamiz, la separación de partículas ocurre en una superficie única. Debido a esta única capa efectiva, la vida útil de los elementos de superficie es menor que la de los filtros de profundidad.
Los elementos filtrantes a juego están disponibles en varios grados de filtración para satisfacer una amplia gama de aplicaciones industriales. Pueden fabricarse con celulosa, microfibra de vidrio, malla de acero inoxidable o acero inoxidable expandido. Para la eliminación de microorganismos, se utilizan membranas de PTFE y PES. Diseños como el filtro plisado garantizan una eficacia de separación creciente y una presión diferencial más baja, lo que resulta en una larga vida útil y un menor costo de vida útil en comparación con otros filtros alternativos. Todos los filtros deben ser validados de forma independiente y cumplir con normativas como ISO 8573.1 y ISO 12500.1.
Aplicaciones Industriales y Consideraciones Adicionales
La filtración es un componente esencial en diversas industrias, incluyendo la automotriz, energética, manufacturera, alimentaria y de bebidas, farmacéutica y eólica.
Submercados de Alimentación y Bebidas:
- Filtración de Agua Embotellada: Requiere filtrar aire comprimido, líquido y vapor.
- Filtración en Cervecerías: La elaboración de cerveza involucra numerosos pasos de filtración.
- Filtración de Queso y Yogur: Los productos lácteos están sujetos a severos requisitos de seguridad alimentaria.
- Filtración del Vino: Un proceso creativo que exige extrema atención y precisión.
Industria Eólica:Este segmento requiere tecnología de filtración capaz de soportar condiciones extremas, como variaciones de temperatura y alta humedad, además de espacios de instalación reducidos.
Otras Industrias:Los filtros y elementos filtrantes son esenciales para mantener el rendimiento óptimo en la producción de acero, papel, celulosa, automotriz, minería, petróleo, gas y construcción. Las exigencias actuales a menudo requieren el uso de múltiples filtros para garantizar un funcionamiento eficiente.
Alternativas OEM y Proveedores:Para aquellos que buscan alternativas a los elementos filtrantes originales del fabricante (OEM), existen proveedores especializados que ofrecen una amplia gama de elementos compatibles para productos actuales y heredados. Es fundamental asegurarse de que estos elementos alternativos cumplan con las especificaciones de rendimiento y calidad requeridas, solicitando la documentación y certificaciones pertinentes.
En conclusión, la selección y el mantenimiento proactivo de los elementos filtrantes son inversiones fundamentales para la eficiencia operativa, la reducción de costos y la longevidad de los sistemas de aire comprimido e hidráulicos en cualquier sector industrial. Ignorar su importancia puede llevar a fallas costosas y a una disminución general del rendimiento.
