El aire comprimido, un pilar fundamental en innumerables procesos industriales, requiere un nivel de pureza que a menudo se pasa por alto. Sin embargo, la presencia de contaminantes como polvo, aerosoles de aceite, vapores de aceite e incluso olores, puede comprometer la eficiencia de los equipos, la calidad del producto final y la seguridad del entorno laboral. Los filtros de alta presión de aire surgen como una solución indispensable para abordar estas problemáticas, asegurando que el aire comprimido cumpla con los más exigentes estándares de limpieza.
La Necesidad de Aire Comprimido de Alta Pureza
En diversas aplicaciones industriales, la calidad del aire comprimido es un factor crítico. Por ejemplo, en la producción de botellas de PET, donde se utiliza aire de soplado, la presencia de impurezas podría afectar la integridad del material plástico o incluso ser perjudicial para el consumidor. De igual manera, en la industria farmacéutica, electrónica y de la alimentación, la exigencia de pureza del aire comprimido es máxima, ya que cualquier contaminante podría tener consecuencias graves para la salud humana o la fiabilidad de los componentes electrónicos.
Los compresores, al aspirar aire del entorno, también succionan partículas sólidas, polvo, humedad y otros contaminantes. Estos elementos, al circular a través del sistema de aire comprimido, pueden causar desgaste prematuro en herramientas neumáticas, dañar equipos sensibles y contaminar los productos. Por ello, la filtración se convierte en un paso esencial para proteger la inversión en maquinaria y garantizar la calidad del proceso.
Comprensión de los Niveles de Contaminación y las Clases de Limpieza
La norma ISO 8573-1 es el referente internacional para la calidad del aire comprimido, definiendo diferentes clases de limpieza basadas en la concentración máxima permitida de partículas sólidas, agua y aceite. Estas clases van desde la más alta pureza (Clase 1) hasta niveles más tolerantes, dependiendo de la aplicación específica. Los filtros de alta presión de aire están diseñados para permitir alcanzar estas diversas clases de limpieza, adaptándose a las necesidades particulares de cada industria.
La eliminación de contaminantes no se limita a las partículas sólidas. El agua, presente en forma de condensado, es uno de los agentes corrosivos más agresivos dentro de un sistema de aire comprimido, pudiendo dañar componentes metálicos y afectar la funcionalidad de las herramientas. Los filtros de alta presión también abordan la eliminación de gotitas de condensado y aerosoles de aceite, que pueden ser perjudiciales en procesos de pintado o en la fabricación de productos sensibles.
La Gama de Filtros de Alta Presión de Aire: Serie HP y Serie H
Atlas Copco, pionera en soluciones de aire comprimido, ofrece una amplia gama de filtros diseñados para operar bajo altas presiones de servicio.
Filtros de la Serie HP: Versatilidad hasta 45 bar
Los filtros de alta presión de la serie HP están diseñados para eliminar polvo, aerosoles y vapores de aceite, así como olores, a presiones de servicio de hasta 45 bar. Son el complemento ideal para compresores de pistón y estaciones de boosters, encontrando aplicación directa en la producción de aire de soplado para la fabricación de botellas de PET.
- Flujo Volumétrico: Cubren un rango de 1,80 a 36,7 m³/min, adaptándose a diversas demandas de caudal.
- Presión de Servicio Máxima: Operan hasta 45 bar, garantizando un rendimiento robusto en aplicaciones de alta presión.
- Construcción Duradera: Las carcasas de los filtros están fabricadas en acero inoxidable 1.4301, lo que les confiere una alta resistencia a la corrosión y asegura una limpieza de partículas óptima.
Estos filtros ofrecen cinco grados de filtración distintos, abarcando desde un prefiltro hasta un filtro de carbón activo. Esta modularidad permite alcanzar todas las clases de limpieza definidas por la norma ISO 8573-1, minimizando al mismo tiempo las pérdidas de presión.
- Aplicación General: Diseñados para partículas sólidas finas, gotitas de condensado y aerosoles de aceite.
- Filtro Fino: Para aplicaciones que requieren una alta calidad del aire comprimido.
- Filtro de Carbón Activo: Crucial para la eliminación de trazas de aceite e hidrocarburos adsorbables, especialmente para eliminar olores. Este tipo de filtro es fundamental para alcanzar los más altos estándares de calidad del aire comprimido en industrias como la farmacéutica, electrónica y de la alimentación. Es importante destacar que el filtro de carbón activo debe utilizarse con aire comprimido seco y ya filtrado, requiriendo la instalación previa de un filtro FE/FF y un secador en servicio. Su vida útil estimada es de aproximadamente 1000 horas de servicio bajo condiciones de referencia.

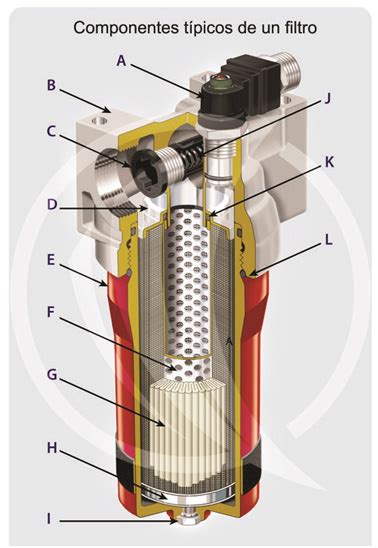

Los filtros de coalescencia de la serie HP pueden ser equipados con un purgador electrónico de condensados ECO-DRAIN, un componente que optimiza la eliminación de la humedad acumulada, contribuyendo a mantener la eficiencia del filtro y la calidad del aire.
Filtros de la Serie H: Rendimiento Extremo hasta 350 bar
Para las aplicaciones más exigentes, donde las presiones de operación pueden ascender hasta 350 bar, Atlas Copco ha desarrollado la serie H de filtros de aire de alta presión. Estas unidades garantizan aire puro en rangos de presión significativamente mayores.
- Diseño Avanzado: La serie H ha sido diseñada específicamente para reducir una amplia gama de contaminantes presentes en el flujo de aire comprimido.
- Seguridad y Fiabilidad: Todas las carcasas de las unidades de la serie H se someten a rigurosos ensayos hidráulicos, asegurando un alto grado de seguridad y fiabilidad operativa.
- Medios Filtrantes de Alta Eficiencia: Utilizan un medio de vellón y fibra de vidrio de alta eficiencia, logrando una eliminación máxima de polvo seco y húmedo, partículas, aerosoles de aceite y gotitas de agua, dependiendo del modelo específico.
- Ahorro Energético: Las bajas caídas de presión inherentes a estos filtros de alta presión se traducen en un ahorro energético considerable, reduciendo notablemente los costes operativos a largo plazo.

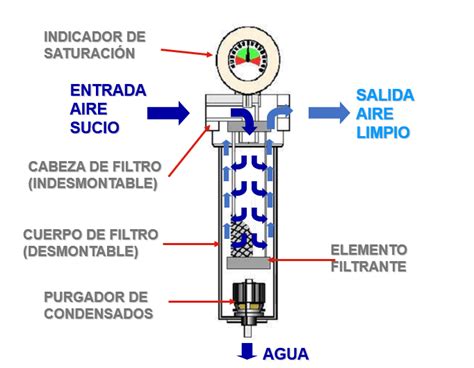

¿Cómo funciona un filtro de aire comprimido (neumático)? Filtro-separador de líquidos
Selección del Filtro Adecuado: Un Proceso Clave
La elección del filtro de aire correcto es fundamental y depende directamente del suministro de aire disponible y del tipo de contaminantes que se necesiten eliminar. Para ello, es esencial considerar:
- Tipo de Contaminantes: ¿Se necesita eliminar partículas sólidas, agua, aceite, olores, o una combinación de estos?
- Presión de Operación: El filtro debe ser capaz de soportar la presión máxima del sistema.
- Caudal de Aire: El filtro debe tener la capacidad adecuada para el flujo de aire requerido.
- Clase de Pureza Requerida: Definir la norma ISO 8573-1 a alcanzar según la aplicación.
En la categoría de filtros de aire comprimido, se encuentran los prefiltros, que realizan una primera etapa de limpieza, los microfiltros, que capturan partículas más finas, y los filtros de carbón activado, especializados en la eliminación de olores y vapores. Adicionalmente, los filtros separadores de condensado son cruciales para eliminar la humedad, el principal agente corrosivo en el calderín del compresor.
Al momento de seleccionar un filtro, es importante prestar atención a las especificaciones técnicas, el suministro de aire y el tipo de filtro indicados por el fabricante, como los que se detallan para cada filtro de Airpress. Una elección acertada no solo garantiza la pureza del aire, sino que también contribuye a la longevidad de los equipos y a la optimización de los procesos industriales. La inversión en un sistema de filtración adecuado es, en última instancia, una inversión en eficiencia, fiabilidad y calidad.
