El filtro de agua Honeywell F76S, con su conexión de 1 1/2", es un componente esencial para garantizar la calidad del agua en su hogar o instalación. Diseñado para proteger sus sistemas de fontanería y electrodomésticos de partículas dañinas, este filtro combina tecnología avanzada con facilidad de uso. Este manual detallado explora su funcionamiento, instalación, mantenimiento y resolución de problemas, proporcionando una guía completa para maximizar su rendimiento y longevidad.
Comprender el Funcionamiento del Filtro Honeywell F76S
El filtro Honeywell F76S está diseñado para ser utilizado con agua potable, asegurando que las partículas suspendidas no superen los 5 micrones queden retenidas. Su diseño innovador divide el filtro en dos zonas: una zona inferior grande y una zona superior pequeña. Durante el filtrado normal, el agua penetra únicamente en la zona inferior, desde el exterior hacia el interior. La zona superior permanece separada del agua no filtrada, preservando su limpieza hasta que sea necesaria la acción de retrolavado.
La tecnología de doble espín, presente en algunas variantes, añade una capa adicional de eficiencia. Los álabes integrados hacen rotar el agua, impulsando el rotor del tamiz superior en un movimiento giratorio. Este impulsor, al interactuar con el rotor, aclara las partículas adheridas al tamiz superior en los puntos de intersección, mejorando la capacidad de filtración y la eficacia del retrolavado.
Instalación Segura y Eficaz del Filtro F76S
La instalación del filtro Honeywell F76S es un proceso que requiere atención a los detalles para garantizar su correcto funcionamiento y la seguridad del usuario. Es fundamental seguir las instrucciones proporcionadas en el manual de usuario específico del modelo. Antes de iniciar cualquier trabajo, asegúrese de cortar la alimentación eléctrica al área de trabajo y de cumplir estrictamente con los códigos eléctricos y de fontanería locales vigentes.

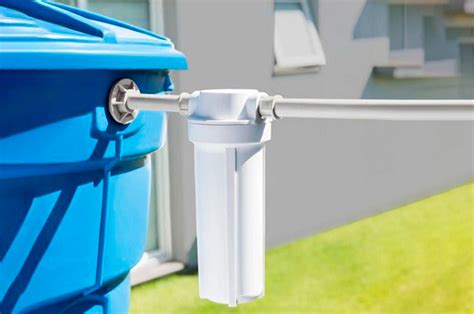

La ubicación del filtro es clave. Debe ser instalado en un lugar accesible para facilitar su mantenimiento y limpieza. El filtro está diseñado para uso en interiores; por lo tanto, evite instalarlo en exteriores o en ambientes con alta humedad, ya que esto podría dañar el dispositivo.
El tamaño de la conexión del filtro F76S abarca desde 1/2" hasta 2", ofreciendo versatilidad para diferentes sistemas. Al conectar el filtro, utilice las herramientas adecuadas, como una llave de estrella de dos bocas para el vaso del filtro, especialmente si este se encuentra en posición horizontal o con el vaso hacia abajo.
Especificaciones Técnicas y Límites Operativos
El Honeywell F76S opera dentro de rangos de temperatura y presión específicos. La temperatura de trabajo máxima es de 40 °C con un vaso de filtro transparente y asciende a 70 °C con un vaso de filtro de bronce. En cuanto a la presión de servicio, el mínimo requerido es de 1,5 bar, mientras que el máximo es de 16,0 bar con vaso transparente y de hasta 25,0 bar con vaso de bronce. Es importante respetar estos límites para asegurar la durabilidad y el rendimiento del filtro.
El aparato ha sido diseñado exclusivamente para las aplicaciones indicadas en las instrucciones de montaje. Su uso en aguas de proceso, fuera del ámbito del agua potable, deberá ser evaluado y comprobado en cada caso particular.
Mantenimiento Regular para un Rendimiento Óptimo
El mantenimiento regular es crucial para prolongar la vida útil del filtro Honeywell F76S y asegurar su eficacia continua. El proceso de limpieza implica apagar el dispositivo y desconectarlo de la fuente de alimentación. Utilice un paño húmedo para limpiar el exterior del filtro. El componente más importante a mantener es el propio filtro.
Limpieza del Filtro: El filtro se puede retirar para su limpieza o reemplazo, siguiendo las recomendaciones del fabricante.
Retrolavado (Backwashing): El F76S incorpora un sistema de retrolavado que permite limpiar el filtro sin necesidad de desmontarlo completamente. Este proceso se activa abriendo un grifo de bola, lo que provoca que el filtro sea presionado hacia abajo. Al hacerlo, se interrumpe el suministro de agua al lado exterior de la zona inferior y se abre simultáneamente el flujo de agua a través de la zona superior. Durante este ciclo, el agua de lavado debe dirigirse hacia la red de alcantarillado de forma que no se produzcan retenciones. Se recomienda repetir este procedimiento tres veces, o más si el filtro está muy sucio.
Retrolavado de purificadora de agua
Para asegurar un retrolavado efectivo, se necesita una presión de entrada de al menos 1,5 bar. La frecuencia de este lavado depende directamente del grado de suciedad del agua en su instalación.
Anillo de Memoria: Para facilitar el seguimiento del mantenimiento, el filtro cuenta con un anillo de memoria que permite fijar la fecha del próximo lavado manual.
Tamices de Acero Inoxidable: Los tamices del filtro son de acero inoxidable. Es normal observar una capa rojiza debida al óxido de las tuberías, pero esto no afecta al correcto funcionamiento ni a la eficacia del filtrado. Sin embargo, es fundamental realizar un control visual periódico de la válvula de bola y reemplazarla en caso de goteo.
Programador de Lavado por Contracorriente (Accesorio Opcional)
Para automatizar el proceso de retrolavado y asegurar una limpieza regular, Honeywell ofrece un programador de lavado por contracorriente (Z11S) como accesorio opcional. Este dispositivo asegura el lavado del filtro en intervalos ajustables, que pueden variar entre 4 minutos y 3 meses. La instalación de este programador es especialmente aconsejable en zonas con agua de alta suciedad, garantizando así una frecuencia óptima de limpieza.
Vida Útil del Filtro y Reemplazo
La vida útil del filtro del Honeywell F76S no es fija y depende en gran medida de dos factores principales: la frecuencia de uso y la calidad del agua que se está filtrando. Como regla general, se recomienda realizar una verificación visual del filtro cada 6 meses. Si se observa acumulación significativa de sedimentos o una disminución notable en el flujo de agua, es un indicativo de que el filtro necesita ser limpiado o reemplazado.
Los elementos filtrantes de recambio, como los modelos AF11DS y AF11S, incluyen la guía del filtro. Esta guía se suministra solo para los tamaños de 1/2" hasta 1 1/4". Al adquirir repuestos, asegúrese de que sean compatibles con su modelo específico de F76S.
Resolución de Problemas Comunes
Si el Honeywell F76S no funciona correctamente, hay una serie de pasos sencillos que se pueden seguir para diagnosticar y, en muchos casos, solucionar el problema:
- Verificación de la Alimentación: Asegúrese de que el dispositivo esté correctamente conectado a la fuente de alimentación, si aplica, o que el flujo de agua sea el adecuado.
- Inspección del Filtro: Compruebe si el filtro está limpio y si ha sido instalado correctamente. Un filtro obstruido o mal colocado es la causa más común de problemas.
- Presión de Agua: Verifique que la presión de entrada de agua cumpla con los requisitos mínimos (1,5 bar) para el funcionamiento del retrolavado.
- Válvula de Bola: Realice un control visual de la válvula de bola. Si muestra signos de goteo o mal funcionamiento, debe ser reemplazada.
Si después de realizar estas comprobaciones el problema persiste, consulte el manual de usuario para obtener soluciones de resolución de problemas más detalladas y específicas para su modelo.
Piezas de Repuesto y Accesorios
Las piezas de repuesto para el Honeywell F76S, así como los accesorios opcionales como el programador de lavado por contracorriente, se pueden adquirir a través de distribuidores autorizados de Honeywell o directamente en el sitio web oficial de la marca. Es importante asegurarse de que las piezas de repuesto sean genuinas y compatibles con su modelo F76S para garantizar un rendimiento óptimo y evitar daños al equipo.
Nivel de Ruido Durante la Operación
Una de las características apreciadas del Honeywell F76S es su funcionamiento silencioso. El nivel de ruido generado durante su operación es bajo, situándose generalmente alrededor de los 40 decibelios. Esto lo convierte en una solución discreta y no intrusiva para la filtración de agua en entornos residenciales y comerciales.
Consideraciones sobre la Calidad del Agua y Aplicaciones
Si bien el equipo ha sido diseñado para ser utilizado con agua potable, su empleo en aguas de proceso, que pueden contener diferentes tipos de contaminantes o requerir niveles de filtración específicos, deberá ser evaluado caso por caso. La eficacia del filtro y su longevidad dependerán en gran medida de la composición del agua tratada.
Notas de Seguridad Importantes
Al manipular el filtro Honeywell F76S, es crucial tener en cuenta las siguientes indicaciones de seguridad:
- Instalación: Siga siempre las instrucciones de montaje y asegúrese de que la instalación cumpla con las normativas locales.
- Uso Previsto: Utilice el aparato conforme a lo previsto y en estado correcto, teniendo en cuenta los riesgos y la seguridad. La válvula ha sido diseñada exclusivamente para las aplicaciones indicadas en las instrucciones de montaje.
- Conexiones: En caso de acoplamientos para soldar, no suelde los acoplamientos juntamente con el filtro fino.
- Residuos: Al finalizar la vida útil del producto, su eliminación debe realizarse de acuerdo con las normativas locales sobre residuos.
Comprender a fondo el manual de usuario y seguir estas pautas asegurará que su filtro de agua Honeywell F76S 1 1/2" funcione de manera eficiente y segura, proporcionando agua limpia y protegida para sus necesidades.
