Los filtros pasa bajas (LPF, por sus siglas en inglés) son componentes electrónicos fundamentales en una vasta gama de sistemas, desempeñando un papel crucial en la mejora de la integridad de la señal y la optimización del rendimiento general. Su función principal es permitir el paso de señales de baja frecuencia mientras atenúan o suprimen las frecuencias más altas. Esta capacidad los hace indispensables en aplicaciones que involucran sensores en circuitos de bajas frecuencias, como en el ámbito médico, circuitos de audio, sensores industriales y sistemas de telecomunicaciones.
¿Qué es un Filtro Pasa Bajas?
En esencia, un filtro pasa bajas es un circuito electrónico diseñado para permitir el paso de señales con frecuencias por debajo de una frecuencia de corte específica (fo), mientras atenúa aquellas que superan este umbral. La ganancia del circuito cae a partir de esta frecuencia, resultando en una atenuación más o menos acentuada de la señal. La característica de respuesta de un filtro está determinada por su frecuencia de corte, que generalmente se define como el punto donde la señal se atenúa a la mitad de su potencia de entrada, lo que corresponde a -3 dB.

La supresión de EMI (Interferencia Electromagnética) es una de las aplicaciones críticas de estos filtros, especialmente en fuentes de alimentación para el procesamiento de la señal de audio, donde son esenciales para mantener la integridad de la señal y mejorar el rendimiento.
Clasificación de los Filtros Pasa Bajas
Los filtros pasa bajas pueden clasificarse de diversas maneras, en función de su estructura, principios de trabajo y aplicaciones. Los criterios principales de clasificación incluyen:
Filtros Pasivos vs. Activos:
- Filtros Pasivos: Están formados por componentes básicos como resistencias (R) y condensadores (C), o inductores (L). La configuración más simple de primer orden consta de una resistencia y un condensador. Estos filtros no requieren una fuente de energía externa, son simples, altamente confiables y ampliamente utilizados en aplicaciones de alta frecuencia y alta potencia. Un ejemplo básico es un circuito RC en serie donde el voltaje de salida se toma a través del condensador. A bajas frecuencias, el condensador se comporta como un circuito abierto, permitiendo el paso de la señal. A altas frecuencias, su reactancia disminuye, cortocircuitando la señal a tierra y reduciendo el voltaje de salida.
- Filtros Activos: Se basan en filtros pasivos pero agregan componentes activos como amplificadores operacionales (op-amps). A diferencia de los filtros pasivos, los filtros activos requieren una fuente de energía externa para funcionar. La mejor manera de implementar filtros activos paso-bajos es utilizando amplificadores operacionales. Estos filtros pueden proporcionar ganancia, aumentar la impedancia de entrada y reducir la impedancia de salida, superando el efecto de carga de los filtros pasivos. Sin embargo, su rendimiento de alta frecuencia está limitado por las características del op-amp.
Orden del Filtro:
- Primer Orden: Un filtro de paso bajo de primer orden consta de un condensador o inductor emparejado con una resistencia. El circuito mostrado en la figura 5, que utiliza un amplificador operacional y un condensador, presenta una acción más eficiente.
- Segundo Orden: Generalmente implica la cascada de dos filtros de paso bajo de primer orden, lo que se puede lograr utilizando dos elementos pasivos (como un inductor y un condensador) o componentes activos. El circuito mostrado en la figura 5 tiene una atenuación de 12 dB por octava a partir de la frecuencia de corte.

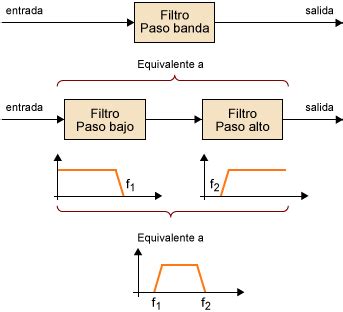

- Órdenes Superiores: Se crean cascando múltiples filtros de orden inferior.
Características de Respuesta de Frecuencia:
- Filtro Butterworth: Ofrece una respuesta de frecuencia muy plana dentro de la banda de paso, sin ondulaciones.
- Filtro Chebyshev: Permite ondulaciones dentro de la banda de paso, pero proporciona una velocidad de caída más rápida en comparación con el filtro Butterworth.
- Filtro Bessel: Conocido por su excelente respuesta de fase lineal, preservando la forma de onda de la señal.
Implementación:
- Filtros Analógicos: Se implementan utilizando componentes del circuito del mundo real como condensadores, inductores y amplificadores operacionales.
- Filtros Digitales: Se implementan utilizando técnicas de procesamiento de señal digital (DSP) para filtrar señales discretas. Estos filtros procesan señales discretas en el dominio de la frecuencia a través de algoritmos (como diseños FIR o IIR), reteniendo componentes de baja frecuencia y atenuando componentes de alta frecuencia. Tienen las ventajas de alta precisión, fuerte programabilidad y buena estabilidad.
Diseño y Componentes Clave
El diseño de filtros pasa bajas implica varios métodos, incluido el diseño en el dominio de la frecuencia, el diseño de filtros analógicos y el diseño de filtros digitales. Se deben considerar varios factores clave para cumplir con los requisitos específicos de diferentes aplicaciones:
- Selección de Frecuencia de Corte (fo): Seleccionar una frecuencia de corte apropiada basada en los requisitos del sistema es esencial para asegurar que las señales dentro del rango de frecuencia permitido no se vean afectadas, al tiempo que se suprimen el ruido y las frecuencias no deseadas. Los capacitores o la combinación de capacitores y resistores determinan la frecuencia de corte. Por ejemplo, en un filtro capacitivo, la frecuencia de corte está determinada por la resistencia (R) y la capacitancia (C) a través de la fórmula $f_c = 1 / (2 \pi RC)$.
- Selección de Componentes: La elección de inductores, condensadores y otros componentes afecta directamente el rendimiento del filtro. Los componentes de alta calidad pueden proporcionar características de impedancia consistentes en un amplio rango de frecuencia, reduciendo la distorsión de la señal.

Consideraciones sobre Componentes Específicos:
- Condensadores (C): En altas frecuencias, un condensador presenta baja impedancia, dirigiendo el ruido de alta frecuencia al suelo y actuando como un filtro. La impedancia del condensador disminuye con el aumento de la frecuencia.
- Inductores (L): La impedancia del inductor aumenta con el aumento de la frecuencia. Esta alta impedancia en serie tiende a bloquear las señales de alta frecuencia para que no lleguen a la carga. Los filtros de paso bajo inductivos son a menudo preferidos en las fuentes de alimentación CA-CC para filtrar la forma de onda de "ondulación" de CA, pasando solo el componente de CC puro, debido a su baja resistencia en la salida.

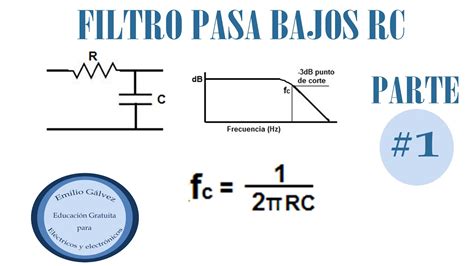

- Resistencias (R): En un filtro RC, la resistencia en serie junto con el condensador en paralelo con la carga determina la constante de tiempo del filtro.
Filtros Pasa Bajas Activos con Amplificadores Operacionales
Los filtros activos paso-bajos, que utilizan amplificadores operacionales, ofrecen varias ventajas. Las características pueden variar sensiblemente según el tipo de amplificador usado.
- Filtro Pasa Bajas No Inversor de Primer Orden RC: Este tipo de filtro permite el paso de frecuencias bajas y atenúa las frecuencias altas. Está compuesto típicamente por un condensador, una resistencia y un amplificador operacional configurado como seguidor de voltaje o con ganancia. La entrada se aplica a través de una resistencia, y la salida se toma de la salida del amplificador operacional. La impedancia de entrada es alta, y la fuente de alimentación debe ser simétrica. Los valores de los componentes se calculan mediante fórmulas específicas junto al diagrama. Por ejemplo, un filtro con una frecuencia de corte de 10 kHz puede diseñarse eligiendo un valor de condensador (por ejemplo, 10 nF) y calculando la resistencia correspondiente.

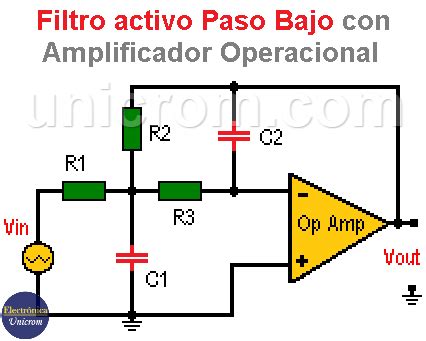

- Filtros de Mayor Orden con Op-Amps: Circuitos más complejos pueden lograr atenuaciones más pronunciadas. Por ejemplo, un circuito que proporciona una atenuación de 12 dB por octava a partir de la frecuencia de corte puede diseñarse utilizando amplificadores operacionales como los de la serie TLC o el CA3140.
Aplicaciones Prácticas
Los filtros pasa bajas se utilizan ampliamente en diversos dispositivos y sistemas electrónicos:
- Sistemas de Energía: En sistemas de alimentación de CC, eliminan el ruido de alta frecuencia generado por la conmutación de la fuente de alimentación, proporcionando un voltaje de CC más limpio para el funcionamiento adecuado de equipos sensibles. En fuentes de alimentación, para el procesamiento de la señal de audio, son esenciales para mantener la integridad de la señal.
- Sistemas de Audio: En equipos de audio, filtran el ruido de alta frecuencia en las señales de audio, mejorando la calidad del sonido y evitando componentes duros de alta frecuencia.
- Sistemas de Comunicación: En dispositivos de comunicación, eliminan la interferencia de alta frecuencia, asegurando la claridad y la estabilidad de las señales transmitidas.
- Procesamiento de Señal Digital (DSP): Los filtros pasa bajas son totalmente aplicables al DSP. En el dominio digital, procesan señales discretas a través de algoritmos (como FIR o IIR) para retener componentes de baja frecuencia y atenuar los de alta frecuencia. Se usan en escenarios como anti-aliasing, supresión de ruido y suavizado de señal.
- Conversión Analógico-Digital (A/D) y Digital-Analógico (D/A): En la conversión A/D, un filtro de paso bajo analógico (filtro anti-aliasing) es necesario antes de la entrada de un ADC para limitar la banda de la señal de entrada y evitar el aliasing. Para el proceso de conversión D/A, la salida de un DAC requiere un filtro analógico de paso bajo (filtro de reconstrucción) para limitar la banda de la señal de salida y evitar la formación de imágenes.
- Automatización y Control: En sistemas de automatización, las señales de alta frecuencia pueden provocar perturbaciones y lecturas erróneas. Un filtro pasa bajas puede ayudar a limpiar estas señales.
- Circuitos de Demodulación de Audio: En el diseño de un demodulador de audio, un filtro RC paso bajo puede ser suficiente para señales de audio.

Limitaciones y Consideraciones de Diseño
Es importante tener en cuenta que los filtros reales no pueden bloquear completamente todas las señales de alta frecuencia. Su efecto de bloqueo depende del tipo, el orden y la frecuencia de corte del filtro. Los filtros reales tienen bandas de transición y una atenuación de banda de parada limitada. Por ejemplo, un filtro de primer orden tiene una atenuación de -20 dB/década.
Además, los componentes de ruido o mutación de alta frecuencia aún pueden filtrarse a través de las características no ideales del filtro. La respuesta de un filtro depende no solo de los valores de sus componentes sino también de la impedancia de la carga conectada a su salida. En aplicaciones de alta corriente, donde la resistencia adicional en serie no es deseable, un filtro de paso bajo inductivo puede ser la mejor opción de diseño.
También es necesario tener en cuenta los límites de frecuencia de los amplificadores operacionales utilizados en los filtros activos. Las fuentes de alimentación utilizadas para los amplificadores deben ser simétricas.
Filtros FIR vs. IIR
En el procesamiento digital de señales, dos arquitecturas comunes para filtros son FIR (Respuesta de Impulso Finita) e IIR (Respuesta de Impulso Infinita).
- Filtros FIR: Son inherentemente estables y pueden diseñarse para tener una fase lineal, lo que introduce un retardo en la señal filtrada mientras se mantiene la forma de onda. Sin embargo, pueden tener respuestas transitorias largas y requerir una alta carga computacional. Son útiles en aplicaciones donde la forma de onda proporciona información útil.
- Filtros IIR: Son útiles cuando los recursos computacionales son limitados. Sin embargo, los filtros IIR estables y causales no tienen una fase perfectamente lineal. Se utilizan frecuentemente en ecualización de audio, procesamiento de señales de sensores biomédicos y aplicaciones de telecomunicaciones de alta velocidad.
¿Qué es un filtro pasa bajas?
En resumen, los filtros pasa bajas, ya sean pasivos o activos, son componentes esenciales en la electrónica moderna. Su capacidad para seleccionar y atenuar frecuencias específicas los convierte en herramientas indispensables para garantizar la calidad, la estabilidad y la fiabilidad de una amplia variedad de sistemas electrónicos. La elección del tipo de filtro y sus componentes dependerá de los requisitos específicos de cada aplicación, considerando factores como la frecuencia de corte deseada, la atenuación necesaria, la carga a la que se conectará el filtro y las limitaciones de recursos computacionales.
