Los filtros son circuitos electrónicos esenciales que actúan como guardianes de las frecuencias, permitiendo el paso de unas y atenuando o bloqueando otras. Dentro del vasto mundo del procesamiento de señales, el filtro pasa banda ocupa un lugar destacado, especialmente en las comunicaciones por radiofrecuencia (RF) y en aplicaciones de audio. Su función principal es seleccionar un rango específico de frecuencias para su transmisión o recepción, mientras que las frecuencias fuera de este rango son suprimidas. Esta selectividad es fundamental para garantizar la calidad de la señal, minimizar interferencias y cumplir con las normativas.
¿Qué es un Filtro Pasa Banda?
Un filtro pasa banda (BPF, por sus siglas en inglés Bandpass Filter) es un dispositivo diseñado para permitir el paso de un rango específico de frecuencias mientras atenúa o bloquea las frecuencias fuera de ese rango. En esencia, actúa como un "cuello de botella" selectivo para las señales, permitiendo que solo aquellas que se encuentran dentro de una banda de frecuencia predefinida atraviesen el circuito. Este principio es crucial en sistemas donde múltiples señales comparten el mismo espectro, como en las comunicaciones inalámbricas.
En la práctica, los filtros pasa banda son herramientas indispensables en una variedad de aplicaciones. Ayudan a proteger receptores sensibles de señales fuertes fuera de banda, previenen la saturación de amplificadores y mejoran la relación señal-ruido (SNR). En aplicaciones de IoT, telefonía celular y comunicaciones satelitales, un filtro adecuado puede ser la diferencia entre una comunicación confiable y una conexión inestable.
¿Por qué son tan importantes?
La importancia de los filtros pasa banda radica en la necesidad de un filtrado selectivo de rangos de frecuencia específicos. En el mundo analógico, construir un filtro pasa banda ideal es un desafío. Un filtro ideal tendría bandas pasantes y de corte perfectamente planas, con transiciones nulas entre ellas. Sin embargo, en la práctica, los filtros analógicos se aproximan a este ideal en función de su orden. Para medir cuán "bueno" es un filtro, se emplea el factor de calidad, Q. Un Q alto indica mayor selectividad, pero no necesariamente una mayor aproximación a la idealidad.
Si trasladamos el concepto al procesamiento digital de señales, la construcción de respuestas en frecuencia prácticamente ideales se vuelve factible. Esto se debe a que en el dominio digital se manejan vectores de valores numéricos, en lugar de señales continuas en el tiempo. No obstante, esta precisión tiene sus limitaciones: a mayor precisión requerida, mayor frecuencia de muestreo se necesita, lo que implica un mayor consumo de RAM y CPU.
Los filtros pasa banda encuentran aplicación en ecualizadores de audio, donde amplifican selectivamente ciertas frecuencias para modificar el sonido. Otra aplicación importante es la eliminación de ruidos que aparecen junto a una señal, siempre que la frecuencia de esta sea fija o conocida.
Parámetros Clave de un Filtro Pasa Banda
Para comprender el funcionamiento y la selección de un filtro pasa banda, es fundamental conocer sus parámetros principales:
Frecuencia Central (f₀): Es el punto medio o la frecuencia central dentro de la banda de paso deseada. Define la frecuencia alrededor de la cual el filtro permite la máxima transmisión de señal. En un filtro ideal, la ganancia es máxima en la frecuencia central.
Ancho de Banda (BW): El ancho de banda es el rango de frecuencias que el filtro permite atravesar con una atenuación aceptable. Generalmente, se especifica como la diferencia entre las frecuencias de corte inferior y superior de -3 dB (donde la potencia de la señal se reduce a la mitad). En otras palabras, el ancho de banda define qué tan "ancha" es la banda de paso. La frecuencia central (fc) se define comúnmente como:[fc = \sqrt{f{1} \cdot f{2}}]donde (f{1}) y (f{2}) son las frecuencias de corte inferior y superior respectivamente.
Factor de Calidad (Q): Mide la selectividad del filtro. Se define como la relación entre la frecuencia central y el ancho de banda:[Q = \frac{fc}{\Delta f}]donde (fc) es la frecuencia central y (\Delta f) es el ancho de banda. Un factor de calidad Q alto indica que el filtro es más selectivo, permitiendo distinguir frecuencias muy cercanas con mayor claridad.
Parámetros Adicionales del Filtro
Además de los parámetros fundamentales, otros aspectos son cruciales para la caracterización de un filtro pasa banda:
Pérdida de Inserción: La cantidad de atenuación que el filtro introduce dentro de la banda de paso. Se busca que esta pérdida sea mínima para no degradar la señal deseada.
Atenuación Fuera de Banda (Rechazo): El nivel de supresión de señales no deseadas fuera de la banda de paso. Un buen filtro debe ofrecer una atenuación significativa en las bandas de parada.
Pendiente de Transición (Roll-off): La rapidez con la que el filtro pasa de la banda de paso a la banda de rechazo. Una pendiente más pronunciada indica una mejor separación entre frecuencias deseadas y no deseadas, acercándose a un filtro ideal.
Estabilidad Térmica: El comportamiento del filtro ante cambios de temperatura, que pueden afectar sus características de frecuencia.
Tipos de Filtros Pasa Banda
Los filtros pasa banda pueden clasificarse de diversas maneras, principalmente según su construcción y los componentes que utilizan:
Filtros Pasivos
Estos filtros utilizan componentes electrónicos pasivos como resistencias (R), inductores (L) y condensadores (C). Son más sencillos, no requieren fuente de alimentación externa y suelen ser más económicos.

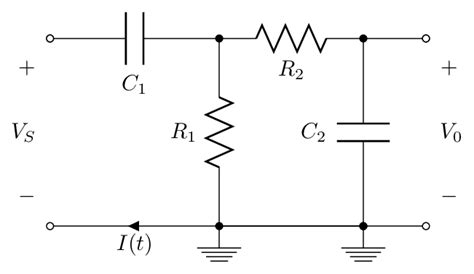

Filtros RC (Resistencia-Condensador): Utilizan resistencias y condensadores. Son simples y rentables, pero pueden no ofrecer la mejor selectividad de frecuencia.
Filtros LC (Inductor-Condensador): Emplean inductores y condensadores. Ofrecen mejor selectividad de frecuencia y menor pérdida de inserción que los filtros RC, aunque su diseño es más complejo y costoso. Son muy comunes en aplicaciones de radiofrecuencia. Un circuito simple de este tipo de filtros es un circuito RLC en el que se deja pasar la frecuencia de resonancia, que sería la frecuencia central (fc) y las componentes frecuenciales próximas a esta, en el diagrama hasta f1 y f2.
Filtros Activos
Los filtros activos incorporan componentes activos, como amplificadores operacionales (op-amps) o transistores, además de componentes pasivos.
- Filtros con Amplificadores Operacionales: Utilizan op-amps para amplificar las señales dentro de la banda de paso, lo que mejora la selectividad y la relación señal-ruido. Son especialmente útiles en áreas con señales débiles. La desventaja principal es que requieren una fuente de alimentación para funcionar. Un ejemplo sencillo de filtro activo sintonizable utiliza un amplificador operacional.

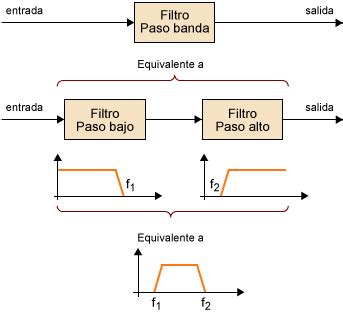

Otra forma de construir un filtro paso banda puede ser usar un filtro paso bajo en serie con un filtro paso alto, siempre que la frecuencia de corte del paso bajo sea mayor que la del paso alto, para que haya solapamiento y la respuesta global sea un paso banda.
Aplicaciones de los Filtros Pasa Banda
La versatilidad de los filtros pasa banda los hace indispensables en una amplia gama de tecnologías:

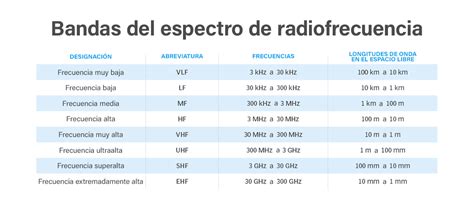

Comunicaciones Inalámbricas y RF
En sistemas modernos de radiofrecuencia e inalámbricos, donde múltiples señales comparten el espectro, los filtros pasa banda son esenciales para:
- Receptores de Radio: Permiten seleccionar bandas de radiofrecuencia específicas para sintonizar diferentes estaciones o canales.
- Sistemas Celulares (2G, 3G, 4G, 5G): Se utilizan en estaciones base y dispositivos móviles para aislar bandas de frecuencia asignadas a la comunicación celular (ej. 700 MHz, 850 MHz, 1.8 GHz, 2.1 GHz, 2.6 GHz).
- Wi-Fi y Bluetooth (2.4 GHz y 5 GHz): Ayudan a aislar canales Wi-Fi o Bluetooth o a filtrar interferencias en la banda ISM.
- GPS y GNSS (Galileo, GLONASS, Beidou): Seleccionan las bandas de frecuencia de navegación (alrededor de 1.2 GHz y 1.5 GHz) y rechazan otras señales para mejorar la precisión.
- Comunicaciones por Satélite: Aíslan bandas de frecuencia específicas asignadas a enlaces ascendentes y descendentes (ej. banda C, Ku, Ka).
- LoRa, LoRaWAN, Sigfox (890-940 MHz): Se emplean para comunicaciones de largo alcance y bajo consumo.
Procesamiento de Audio
En el ámbito del audio, los filtros pasa banda son fundamentales para:
- Ecualizadores de Audio: Permiten amplificar o atenuar selectivamente rangos de frecuencia para ajustar el sonido.
- Sistemas de Sonido Profesionales (Line Array): En sistemas de audio de alta fidelidad, se utilizan divisores de frecuencia activos que constan de varios filtros pasa banda (paso alto, paso medio, paso bajo) para dirigir las frecuencias adecuadas a los altavoces específicos (tweeters, medios, woofers). Para un sonido de tres vías se utiliza un filtro pasa altos, un filtro pasa medios y un filtro pasa bajos.
Otros Usos
- Dispositivos Médicos: Se emplean en instrumentos como electrocardiogramas (ECG) y electroencefalogramas (EEG) para centrarse en componentes específicos de frecuencia fisiológica.
- Micrófonos Inalámbricos y Sistemas de Audio: Seleccionan bandas de frecuencia específicas asignadas para la transmisión de audio inalámbrica (VHF y UHF).
- Radiodifusión y Televisión: Aíslan las bandas de frecuencia específicas para la transmisión de radio AM y FM, y televisión.
Diseño y Selección de un Filtro Pasa Banda
El diseño o la selección de un filtro pasa banda adecuado dependen de la aplicación específica. Para aplicaciones críticas o altamente específicas, puede ser necesario diseñar un filtro a medida. Sin embargo, en muchos sistemas RF, los filtros comerciales estándar son suficientes y reducen significativamente los tiempos de desarrollo.
Consideraciones al Diseñar o Seleccionar un Filtro
- Frecuencia Central (f₀) y Ancho de Banda (BW): Deben coincidir con los requisitos de la aplicación. Para aplicaciones de banda estrecha como LoRa, el BW será pequeño; para Wi-Fi, será más amplio.
- Tipo de Filtro: Butterworth, Chebyshev, o elípticos, cada uno con diferentes compromisos entre selectividad, rizado en banda de paso y pendiente de transición.
- Orden del Filtro: Filtros de orden superior ofrecen mejor selectividad pero son más complejos.
- Topología: LC, SAW (Onda Acústica de Superficie), filtro cerámico, o filtros activos.
- Coincidencia de Impedancia: Es crucial para minimizar la reflexión de la señal y maximizar la transferencia de potencia.
- Selección de Componentes: Elegir componentes con valores y tolerancias adecuadas.
Filtros Comerciales vs. Filtros Personalizados
Los filtros comerciales ofrecen una solución rápida y a menudo rentable. Vienen con hojas de datos que detallan sus especificaciones. Los filtros personalizados permiten optimizar el rendimiento para requisitos muy específicos de selectividad, tamaño o condiciones ambientales.

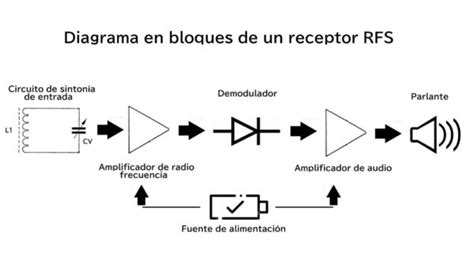

Ubicación del Filtro dentro del Sistema RF
La colocación del filtro pasa banda en un sistema RF es estratégica y puede influir en el rendimiento general:
- Entre la antena y el receptor (front-end RF): Para seleccionar la señal deseada antes de que sea amplificada.
- Antes o después de un amplificador de bajo ruido (LNA): Para proteger el LNA o para filtrar la señal amplificada.
- En la etapa de transmisión: Para limitar las emisiones fuera de banda y cumplir con las normativas.
Filtros Pasa Banda en la Práctica: Un Ejemplo con FM
Consideremos la banda de radio FM, que típicamente abarca de 88 MHz a 108 MHz. Un filtro pasa banda diseñado para esta aplicación permitiría el paso de frecuencias dentro de este rango, mientras que atenuaría señales de otras bandas, como las de radio AM o las comunicaciones móviles.
Un filtro LC básico para esta banda podría diseñarse con un inductor (L) y un capacitor (C). Si deseamos una frecuencia central de 98 MHz (el punto medio de la banda FM) y elegimos un inductor de 1 µH, el valor del capacitor necesario se calcularía para resonar a esa frecuencia:
[f_r = \frac{1}{2\pi\sqrt{LC}}]
Resolviendo para C, obtenemos aproximadamente 2.6 pF. Es crucial considerar las tolerancias de los componentes y las resistencias parásitas en un diseño real para asegurar que el filtro funcione según lo esperado.
En el ámbito del audio, un filtro pasa banda para frecuencias medias, por ejemplo, podría diseñarse para realzar el rango entre 500 Hz y 4 KHz, centrándose en el rango más audible para la voz humana. Un amplificador operacional como el JRC4558 podría ser utilizado en un diseño de filtro activo para este propósito, donde la primera etapa atenúa las frecuencias bajas y altas, preamplificando la señal de medios.
Conclusión
Los filtros pasa banda son componentes esenciales en prácticamente todos los sistemas inalámbricos y de procesamiento de señales modernos. Su capacidad para seleccionar rangos de frecuencia específicos y atenuar las no deseadas es fundamental para garantizar la calidad, la eficiencia y la fiabilidad de la comunicación. Desde la radio que sintonizamos hasta los dispositivos móviles que usamos a diario, los filtros pasa banda trabajan silenciosamente para aislar la señal que necesitamos y rechazar el ruido que no queremos. Su correcta selección, diseño e integración son pilares para el funcionamiento exitoso de la tecnología actual.
