En el intrincado mundo de los sistemas neumáticos, la calidad del aire comprimido es un factor determinante para la longevidad, eficiencia y fiabilidad de los componentes. Un elemento crucial que garantiza esta calidad es la unidad de mantenimiento, comúnmente conocida como FRL (Filtro, Regulador y Lubricador). Este componente multifacético, a menudo subestimado, desempeña un papel vital en la optimización del rendimiento de las herramientas y maquinaria neumática, protegiéndolas de los contaminantes, asegurando una presión de operación constante y proporcionando la lubricación necesaria. La correcta selección e implementación de una unidad FRL no solo salvaguarda la inversión en equipos, sino que también maximiza el retorno de dicha inversión al minimizar el desgaste y optimizar el consumo energético.
La Necesidad Fundamental de la Unidad FRL
Un compresor de aire toma el aire del ambiente, lo comprime y lo convierte en un medio de transmisión de energía. Sin embargo, el aire comprimido en su estado natural raramente es apto para su uso inmediato en aplicaciones neumáticas. Este aire crudo a menudo se encuentra contaminado con partículas de polvo, humedad, aceite del compresor y otras impurezas. Además, la presión generada por el compresor puede ser inestable y, en muchos casos, superior a la requerida por los dispositivos neumáticos aguas abajo. Sin un tratamiento adecuado, estas condiciones pueden llevar a una degradación prematura de los componentes, fallos inesperados y una reducción significativa en el rendimiento de las herramientas.
La inclusión de una unidad FRL en un sistema neumático es, por tanto, fundamental para realizar una configuración eficiente de la línea de aire. Protege los componentes aguas abajo de daños causados por partículas extrañas, regulando la presión a un nivel seguro y constante, y asegurando la lubricación necesaria para minimizar la fricción y el desgaste. Ignorar la importancia de una unidad FRL puede resultar en costes de mantenimiento elevados, tiempos de inactividad no planificados y una vida útil reducida para la maquinaria neumática.
Desglosando los Componentes Clave de una Unidad FRL

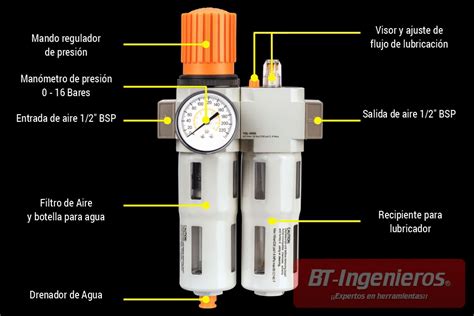

Una unidad FRL, como su nombre indica, integra tres funciones esenciales en un solo dispositivo o puede configurarse mediante la combinación de componentes individuales: el filtro, el regulador y el lubricador.
El Filtro (F): La Primera Línea de Defensa
El filtro es el primer componente en la secuencia de tratamiento del aire comprimido. Su función principal es eliminar contaminantes del aire, como agua, polvo, óxido y otras partículas sólidas. Estos contaminantes, si no se eliminan, pueden causar abrasión, obstrucciones y corrosión en los componentes neumáticos.
La eficacia de un filtro se mide por su grado de filtración, expresado en micras (μm). Este valor indica el tamaño de las partículas más pequeñas que el filtro puede retener. Las aplicaciones comunes suelen requerir filtros con un grado de filtración entre 5 y 40 micras. Por ejemplo, un filtro de 20 micras solo permitirá el paso de partículas de menos de 20 micras. Es crucial seleccionar el grado de filtración adecuado: un filtro demasiado fino (por ejemplo, 0.1 micras) puede generar una caída de presión excesiva, requerir un mantenimiento más frecuente y aumentar los costes. Por el contrario, un filtro con un grado de micraje insuficiente no protegerá eficazmente los componentes aguas abajo. La elección debe basarse en la eliminación del contaminante más pequeño específico del sistema.
Los filtros también incorporan un elemento de cubeta que alberga las partículas filtradas. El material de esta cubeta debe ser seleccionado cuidadosamente, considerando la presión, la temperatura y la presencia de productos químicos en el sistema. Los filtros requieren un sistema de drenaje para eliminar los condensados acumulados. Estos sistemas pueden ser:
- Automáticos: Equipados con una válvula de 2/2 vías que se cierra al presurizarse el sistema. Un sistema de flotador abre la válvula de drenaje cuando el nivel de líquido aumenta o el sistema se despresuriza.
- Semiautomáticos: Permiten el vaciado manual de un sistema presurizado, pero el drenaje automático ocurre al despresurizar el sistema.
- Manuales: Requieren una intervención manual para vaciar el filtro, generalmente cuando el sistema está despresurizado.
Los grupos de filtraje y unidades de mantenimiento están disponibles en diversas configuraciones, incluyendo aquellos fabricados en tecnopolímero con terminaciones metálicas, o en aluminio con cubas de plástico y protección metálica. Las opciones de purga varían entre automática y semiautomática, y los tamaños compactos como T3 y SY2 son comunes.
El Regulador (R): Controlando la Presión de Operación

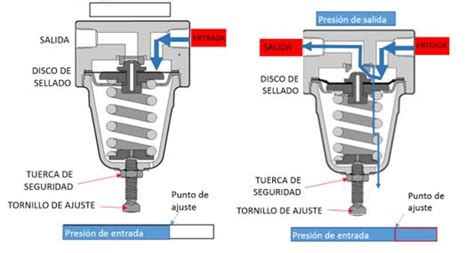

El regulador es el segundo componente esencial en una unidad FRL. Su función es mantener una presión de salida constante y estable, independientemente de las fluctuaciones en la presión de entrada o en el caudal del sistema. Esto es vital porque el aire suministrado por el compresor puede variar, y una presión inadecuada puede afectar negativamente el rendimiento de las herramientas.
Si la presión es inferior a la recomendada por el fabricante de la herramienta, esta no podrá alcanzar su nivel de rendimiento óptimo, lo que disminuirá la rentabilidad. Por otro lado, una presión excesivamente alta puede provocar un desgaste prematuro de los componentes, acortando su vida útil y aumentando la probabilidad de fallos.
Los reguladores de presión, también conocidos como válvulas reductoras de presión, aseguran que la presión de trabajo del aire se mantenga en el valor adecuado para que todo el sistema funcione correctamente. Se debe incluir un factor de seguridad al seleccionar la presión máxima de entrada, permitiendo que el regulador maneje posibles sobrepresiones. El ajuste de la presión de salida se realiza típicamente mediante un mando manual. Es importante consultar la hoja de datos del regulador para obtener curvas de caudal que permitan dimensionarlo correctamente según el caudal del sistema y la presión de salida deseada.
Existen dos tipos principales de reguladores:
- Reguladores aliviativos: Poseen una ventilación integrada que libera el exceso de presión cuando esta supera un umbral predefinido. Son recomendables para aplicaciones no tóxicas, ya que previenen la acumulación de presión perjudicial.
- Reguladores no aliviadores: No ventilan la presión adicional y dependen de un dispositivo secundario para reducirla si es necesario.
Los rangos de regulación comunes para estas unidades son de 0-8 bar o 0-12 kg/cm² (equivalente a aproximadamente 0-11.77 bar).
El Lubricador (L): Protegiendo contra la Fricción y el Desgaste
El lubricador es el tercer componente de la unidad FRL, y su función es liberar una cantidad controlada de aceite en el aire comprimido para lubricar las partes móviles de las herramientas y componentes neumáticos. Esto reduce la fricción interna, minimiza el desgaste, prolonga la vida útil de los componentes y protege contra la corrosión.
La necesidad de un lubricador depende del tipo de equipo neumático. Muchas herramientas y componentes modernos están diseñados para ser autolubricantes y no requieren lubricación adicional. Sin embargo, si una herramienta no es autolubricante o si se busca una protección adicional, la instalación de un lubricador es esencial.
Los lubricadores funcionan creando una caída de presión en la salida, lo que impulsa el aceite desde un depósito hacia la corriente de aire. Esto significa que el aire solo se lubricará cuando el sistema esté en operación, evitando el desperdicio de aceite. El mantenimiento del lubricador consiste principalmente en rellenar el depósito de aceite, cuyo nivel se puede observar a través de una mirilla o una ventana en la carcasa.
Existen dos tipos principales de lubricadores según la forma en que entregan el aceite:
- Oil-fog (niebla de aceite): Suministran el 100% del aceite visible en la mirilla en forma de gotas grandes.
- Micro-fog (micro-niebla): Suministran aproximadamente el 10% del aceite visible en la mirilla en forma de una niebla muy fina (< 2 µm).
La selección del tipo de aceite y la tasa de goteo (cantidad de aceite liberado) son cruciales y deben basarse en los requisitos específicos del componente neumático.
Configuraciones y Materiales de las Unidades FRL
Las unidades de mantenimiento FRL se presentan en una amplia variedad de configuraciones para adaptarse a diferentes aplicaciones y requisitos. Pueden ser unidades combinadas que integran filtro, regulador y lubricador, o se pueden configurar mediante la unión de componentes individuales.
Tamaños y Configuración de Módulos:
- Tamaño de conexión: Comúnmente se encuentran unidades con conexiones de 3/4", 1/2", 1/4" (G 1/4").
- Número de módulos: Pueden configurarse en 2 módulos (FR - Filtro y Regulador, o FR+L - Filtro, Regulador y Lubricador) o 3 módulos (F+R+L - Filtro, Regulador y Lubricador).
- Tamaño compacto: Se ofrecen modelos de tamaño compacto, identificados por designaciones como T3, SY2, T1, lo que permite su instalación en espacios reducidos.
Rangos de Regulación:
Los rangos de regulación de presión más comunes para estas unidades son:
- 0-8 bar
- 0-12 bar
- 0-12 kg/cm² (aproximadamente 0-11.77 bar)
También se encuentran manómetros con rangos específicos como 0-1.6 bar, 0-2.5 bar, 0-4 bar, 0-6 bar y 0-10 bar, diseñados para un control preciso de la presión en diversas instalaciones, sistemas o máquinas.
Materiales de Construcción:
La durabilidad y resistencia de las unidades FRL dependen en gran medida de los materiales utilizados en su fabricación:
- Tecnopolímero: Un material plástico de alta resistencia y durabilidad, comúnmente utilizado para el cuerpo de las unidades, ofreciendo ligereza y resistencia a la corrosión.
- Terminaciones Metálicas: Pueden incluir componentes metálicos para mayor robustez.
- Latón Niquelado: Ofrece una excelente resistencia a la corrosión y es utilizado en algunas variantes, especialmente en la serie SY2.
- Aluminio: Utilizado en la fabricación de grupos de filtraje y unidades de mantenimiento, a menudo combinado con cubas de plástico y protección metálica.
Los manómetros de presión también varían en sus materiales:
- Cajas de Acero Inoxidable: Ofrecen alta durabilidad y resistencia a la corrosión, a menudo rellenos de glicerina para amortiguar vibraciones y facilitar la lectura.
- Cajas de Plástico: Opciones más económicas y ligeras, adecuadas para aplicaciones menos exigentes.
- Mecanismos Internos: Comúnmente fabricados en aleaciones de cobre, latón y bronce para asegurar la precisión y durabilidad.
Los manómetros de mayor diámetro, como los de 63 mm, suelen tener cajas de acero inoxidable y son ideales para aplicaciones industriales donde se requiere una lectura clara y fiable. Los manómetros de menor diámetro, como los de 40 mm o 50 mm, con cajas de plástico, son más adecuados para el control directo de la presión en máquinas específicas. Las conexiones de rosca más comunes son G 1/4” y G 1/8”.
FRL - Unidad de Mantenimiento | Curso de Neumática Básica (5) 🔥
La Importancia de los Manómetros en Sistemas Neumáticos
Los manómetros son instrumentos esenciales que permiten monitorizar la presión del aire dentro de un sistema neumático. Proporcionan una indicación visual clara de la presión operativa, lo que es fundamental para asegurar el correcto funcionamiento de las herramientas y para detectar posibles anomalías.
Los manómetros se caracterizan por:
- Diámetro de la caja: Varía desde Ø40 mm hasta Ø63 mm, influyendo en la visibilidad de la lectura.
- Material de la caja: Acero inoxidable (mayor durabilidad y resistencia) o plástico (más ligero y económico).
- Relleno de glicerina: Presente en manómetros de alta gama para amortiguar vibraciones y facilitar lecturas estables, especialmente en entornos con movimiento o vibración.
- Rango de indicación: Amplia gama de presiones, desde 0-1.6 bar hasta 0-12 bar, y en unidades como kg/cm², para adaptarse a las necesidades específicas de cada sistema.
- Conexión: Típicamente roscadas (G 1/4”, G 1/8”) para su integración en el sistema.
- Mecanismos internos: Fabricados en aleaciones de cobre, latón y bronce para garantizar la precisión y longevidad.
- Graduación: Indicaciones en bar y psi para una lectura versátil.
La correcta instalación y supervisión de los manómetros en puntos estratégicos del sistema neumático, incluyendo la propia unidad FRL, es una práctica recomendada para mantener un control exhaustivo de las condiciones operativas y prevenir problemas antes de que ocurran. La presencia de un manómetro en la unidad FRL permite al operador ajustar y verificar fácilmente la presión regulada, asegurando que se mantiene dentro de los parámetros óptimos para el funcionamiento de la maquinaria.
La Marca Festo y la Calidad en Unidades de Mantenimiento
La marca Festo es reconocida como líder en la fabricación de componentes neumáticos, y sus unidades de mantenimiento son un claro ejemplo de esta excelencia. Las unidades de mantenimiento Festo desempeñan un papel esencial en los sistemas neumáticos al realizar tres funciones clave: regular la presión, filtrar el aire y lubricar los componentes.
Las máquinas modernas exigen aire de la más alta calidad, ya que las impurezas pueden causar problemas operativos o dañar la maquinaria. Las unidades Festo están diseñadas para garantizar que el aire cumpla con estos estándares exigentes. La función de regulación de presión asegura que el aire se mantenga a un valor constante, independientemente del consumo de la máquina, lo cual es crucial para un funcionamiento predecible y eficiente. La lubricación adecuada, proporcionada por los lubricadores Festo, aumenta la vida útil de los componentes neumáticos al reducir el rozamiento y protegerlos de la corrosión.
La disponibilidad de un amplio catálogo de modelos de sistemas de mantenimiento Festo permite a los usuarios encontrar la solución que mejor se adapte a sus necesidades específicas, garantizando la fiabilidad y el rendimiento de sus sistemas neumáticos.
En resumen, la unidad de mantenimiento FRL es un componente indispensable en cualquier sistema neumático. Su correcta selección, instalación y mantenimiento son clave para optimizar el rendimiento, prolongar la vida útil de los equipos y asegurar un retorno de la inversión eficiente. La integración de filtros de alta calidad, reguladores precisos y lubricadores adecuados, junto con la monitorización constante a través de manómetros fiables, garantiza que el aire comprimido cumpla con los más altos estándares de calidad, protegiendo así la maquinaria y maximizando la productividad.
