La calidad del aire que respiramos en nuestro entorno, ya sea en el hogar, la oficina o en procesos industriales, tiene un impacto directo y significativo en nuestra salud, bienestar y, en el ámbito empresarial, en la productividad de los empleados. La filtración de aire se erige como un pilar fundamental para garantizar un ambiente saludable, eliminando partículas nocivas, contaminantes y alérgenos que circulan en el aire. Dentro de la vasta gama de soluciones de filtración, los filtros planos, junto con otras tecnologías, desempeñan un papel crucial en la purificación del aire.
La Diversidad de Filtros de Aire: Un Panorama General
Un filtro de aire es, en esencia, un dispositivo diseñado para eliminar partículas sólidas del aire, tales como polvo, polen y bacterias. Su utilidad se extiende a cualquier ámbito donde la calidad del aire sea de suma importancia, destacando su presencia en sistemas de ventilación de edificios y en motores, como los de combustión interna, compresores de gas, compresores para bombas de aire y turbinas de gas. Diversos entornos creados por el hombre, desde edificios hasta aeronaves, pasando por satélites y lanzaderas espaciales, recurren a filtros fabricados a partir de espuma, papel plegado o fibra de vidrio cruzada. Otro método emplea fibra o elementos con carga eléctrica estática para atraer las partículas de polvo. Las tomas de aire de motores de combustión interna o compresores suelen utilizar fibras de papel, espuma o algodón, si bien los filtros bañados en aceite han ido desapareciendo progresivamente.
Los filtros de aire se encuentran integrados en la mayoría de los sistemas de flujo de aire forzado, como los sistemas de climatización. La eficacia de estos filtros en tales sistemas influye de manera significativa en la calidad del aire interior. Las normativas y directrices, tanto de la industria de la construcción como de gobiernos, recomiendan el uso de filtros de aire que cumplan unos requisitos mínimos de rendimiento. Por ejemplo, en Estados Unidos, el Departamento de Energía recomienda un Valor de Eficacia Mínima a Reportar (MERV) de 13, conforme a lo estipulado en el protocolo de ensayo ASHRAE 5.2.2-1999. Por su parte, la ASHRAE recomienda filtros de aire con un MERV de 6 o superior para controlar la cantidad de polen, moho y polvo que alcanza las baterías mojadas del evaporador en los sistemas de aire acondicionado. Las baterías húmedas contaminadas con altos niveles de polen y polvo pueden propiciar el crecimiento de colonias de moho. Dado que la eficacia de los filtros disminuye con el nivel de suciedad acumulada, requieren un mantenimiento periódico.
Existen diversos tipos de filtros disponibles para sistemas de climatización. Muchos de ellos son económicos pero carecen de una alta eficiencia. Un gran número de los filtros ensamblados dentro de los conductos de climatización en edificios están fabricados con fibra de vidrio cruzada. Estos filtros, al no ser costosos y ser desechables, se encuentran en diferentes densidades y tamaños. Los filtros de baja densidad permiten un mayor flujo de aire, pero filtran menos suciedad. El poliéster o la fibra de vidrio se utilizan frecuentemente para la fabricación de filtros de aire. Ambos materiales son adecuados para temperaturas de hasta 120 °C, y su uso es común en aplicaciones residenciales, comerciales e industriales. El poliéster y la fibra de vidrio pueden mezclarse con algodón u otras fibras para obtener una amplia gama de características. En algunos casos, se emplea polipropileno, que tiene una menor tolerancia a altas temperaturas, para mejorar la resistencia química.
Filtros Planos: Eficiencia y Versatilidad en Aplicaciones Industriales

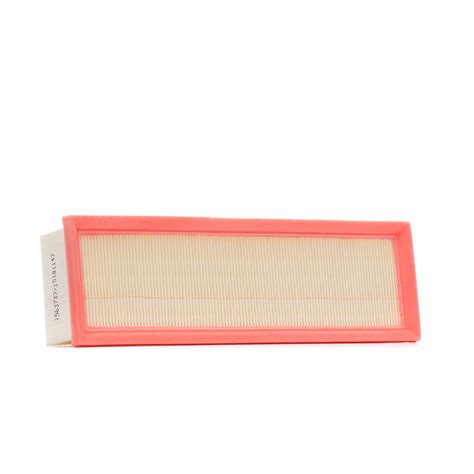

Los filtros de aire planos, también conocidos como filtros de alta velocidad o prefiltros, están diseñados para ser montados perpendicularmente a la dirección del paso del aire. Esta configuración resulta en una velocidad de paso relativamente alta, lo que conlleva una menor eficacia de filtración en comparación con otros tipos, pero los convierte en una opción económica y funcional. Son a menudo denominados prefiltros debido a su rol en la primera línea de defensa contra partículas. Habitualmente, están formados por un marco de cartón estable, resistente a la humedad, y una manta filtrante.
En el contexto industrial, el filtro plano realiza la función de filtrado del aire en ambientes de trabajo, siendo dispositivos imprescindibles para eliminar impurezas y olores derivados de los procesos industriales. Cuentan con diferentes medios filtrantes, como fibras sintéticas de poliéster, fibra de vidrio y carbón activado. La producción de filtros planos se ajusta a las normas técnicas vigentes, y su correcta eliminación contribuye a reducir el impacto ambiental.
Las características del filtro de aire plano incluyen una longitud de 276 mm, un ancho de 199 mm y un espesor de 42 mm, con una forma plana y un tipo de cartucho. Son compatibles con vehículos como el Hyundai Tucson (TL, TLE) y el Ix35 (LM, ELH), así como con el Kia Sportage IV (QL, QLE). La función principal de este tipo de filtro es impedir que elementos como tierra, suciedad, polvo e insectos lleguen al motor, protegiéndolo de partículas dañinas que podrían causar desgaste prematuro y daños significativos. Contar con un filtro de aire de calidad es fundamental para garantizar la protección adecuada del motor. Si el motor está expuesto a aire sin filtrar, puede acumular suciedad y contaminantes, resultando en un desgaste acelerado de las piezas internas y un funcionamiento deficiente. Mantener un buen filtro de aire prolonga la vida útil del motor y optimiza su rendimiento.
Los filtros planos, con su construcción compacta, pueden servir como prefiltros o como filtros principales en aplicaciones con espacio limitado. Desempeñan un papel importante en la prolongación de la vida útil de los filtros secundarios en edificios residenciales y comerciales. Los prefiltros están diseñados para proteger los filtros finos en todas las aplicaciones, capturando las partículas más grandes, como las gruesas y las ePM10, tanto en el aire de admisión como en el de recirculación. Los filtros planos están disponibles en una amplia gama de tamaños y son una solución económica para la filtración de aire en aplicaciones generales con condiciones de carga de polvo de ligeras a medias.
Más Allá de lo Plano: Otros Tipos de Filtros y sus Aplicaciones
La variedad de filtros de aire se extiende mucho más allá de los filtros planos, abarcando soluciones para necesidades de filtración cada vez más específicas y exigentes.
Filtros de Manta: Diseñados para capturar partículas de gran tamaño como polvo, pelos y fibras. Son muy versátiles y se emplean en entradas de aire a conductos, acondicionadores, refrigeradores, armarios eléctricos, compresores y cabinas de pintura.

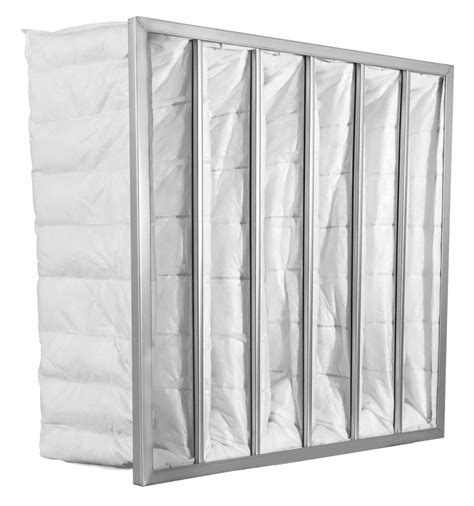

Filtros de Bolsa Flexibles: Ofrecen una gran superficie de filtración en un espacio reducido. Compuestos por un marco de acero galvanizado que soporta múltiples bolsas de material filtrante flexible (normalmente fibras sintéticas como poliéster o polipropileno). Las bolsas se adaptan al flujo de aire, manejando fluctuaciones de caudal sin comprometer la eficacia. Son adecuados para ventilación general y procesos industriales específicos, destacando por su alta capacidad de acumulación de polvo y baja pérdida de carga inicial, con eficiencias de hasta el 90% para partículas finas.
Filtros de Bolsa Rígidos (Filtros en V): Proporcionan una solución robusta y eficiente para aplicaciones exigentes. Consisten en un bastidor metálico con múltiples bolsas rígidas dispuestas en forma de V, fabricadas con medios filtrantes de alta calidad como microfibra de vidrio o nanofibras sintéticas. La configuración en V aumenta la superficie de filtración efectiva y la capacidad de retención de polvo, manteniendo una baja resistencia al flujo de aire.
Filtros de Manga: Ampliamente utilizados en procesos industriales para la depuración de grandes volúmenes de aire o gases con altas concentraciones de partículas. Están formados por una carcasa metálica con numerosas mangas largas y estrechas de tejido filtrante. El aire cargado de partículas pasa a través de las mangas, y las partículas quedan retenidas en su superficie interior. La limpieza se realiza periódicamente mediante pulsos de aire comprimido en contracorriente o agitación mecánica. Son versátiles y pueden adaptarse a diferentes condiciones de proceso variando el tipo de tejido filtrante (poliéster, polipropileno, PTFE, aramidas, etc.).
Filtros de Cartucho: Compactos y fáciles de reemplazar, son adecuados para la eliminación de partículas, olores y gases. Consisten en un cartucho cilíndrico de material filtrante plisado (papel o fibra de vidrio), encapsulado en un contenedor. El plegado maximiza la superficie de filtración. Pueden incorporar carbón activo para adsorción de olores y gases o medios especiales.
Filtros de Panel: Proporcionan alta eficiencia de filtración en un diseño plano y compacto, habituales en sistemas de climatización y ventilación. Están constituidos por un marco de cartón, plástico o metal con medio filtrante plegado (fibra de vidrio o sintética) dispuesto en paneles o celdas profundas. Ofrecen baja pérdida de carga, facilidad de montaje y una eficacia de filtración de hasta el 95% para partículas finas.
Normativas y Clasificaciones: Midiendo la Eficacia de la Filtración
La eficacia de los filtros de aire se rige por diversas normas y clasificaciones que buscan estandarizar su rendimiento y facilitar la elección del filtro adecuado para cada aplicación.
Norma ISO 16890: Esta norma, que entró en vigor en 2017 y sustituye a las normas EN779 y ASHRAE para Europa y Estados Unidos respectivamente, define los requisitos de ensayo de los filtros de aire, incluyendo su potencia de filtración y clase de eficiencia. Busca ofrecer una visión precisa y normalizada de la eficiencia de un filtro de aire HVAC, abordando la preocupación por la contaminación atmosférica y las partículas finas. La norma agrupa los filtros en 4 categorías basadas en el tamaño de las partículas: ePM1 (partículas con diámetros inferiores a 1 µm), ePM2.5 (partículas con diámetros inferiores a 2.5 µm), ePM10 (partículas con diámetros inferiores a 10 µm) y polvo grueso. La eficacia de un filtro se mide por el porcentaje de partículas de la granulometría objetivo que retiene, debiendo ser superior al 50%.
Norma EN 779: Esta norma, aunque en proceso de sustitución por la ISO 16890, todavía se utiliza. Imponía una eficacia de filtración media para el polvo grueso (> PM10) en clases G1-G4, > PM2.5 en grupos M5-F9, y una eficacia para partículas finas (Epm1) a partir de la clase F7. Los métodos de medición varían según la clase de filtración, utilizando aerosoles de partículas sintéticas gruesas o de aproximadamente 0.4 micras.

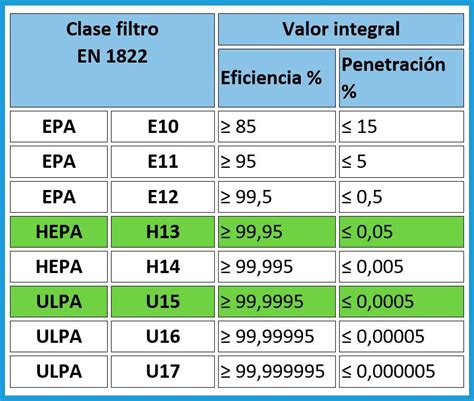

Norma UNE EN 1822: Establece la clasificación y los métodos de ensayo para los filtros de alta eficiencia (EPA), alta eficiencia (HEPA) y ultra baja penetración (ULPA).
- Filtros EPA (Efficient Particulate Air): Grupo E.
- EPA E10: Eficiencia ≥ 85%, Penetración ≤ 15%.
- EPA E11: Eficiencia ≥ 95%, Penetración ≤ 5%.
- EPA E12: Eficiencia ≥ 99.5%, Penetración ≤ 0.5%.Se utilizan como etapa final de filtración en aplicaciones que requieren alto grado de pureza del aire, pero con exigencias menores que HEPA y ULPA.
- Filtros HEPA (High Efficiency Particulate Air):
- H13: Eficacia global ≥ 99.95% para el MPPS (tamaño de partícula más penetrante), típicamente 0.3 micras.
- H14: Eficacia global ≥ 99.995% para el MPPS.Son el componente central de muchos sistemas de filtración, ideales para entornos como hospitales, laboratorios, salas blancas, industria farmacéutica y alimentaria.
- Filtros ULPA (Ultra Low Penetration Air):
- U15 a U17: Alcanzan una eficiencia de filtración superior al 99.995% para partículas ultrafinas y nanopartículas.Se utilizan en aplicaciones que requieren un control estricto de la calidad del aire y una mínima concentración de partículas contaminantes.
- Filtros EPA (Efficient Particulate Air): Grupo E.
Aunque la norma ISO 29463 ha establecido una nueva clasificación para los filtros HEPA y ULPA, la norma UNE EN 1822 sigue siendo válida y ampliamente utilizada.
El Rol de los Prefiltros y la Importancia de un Mantenimiento Adecuado

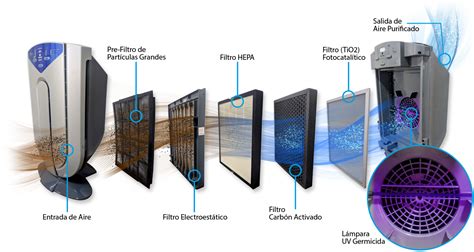

Los prefiltros representan la primera línea de defensa en cualquier sistema de filtración de aire. Su función primordial es capturar las partículas más grandes, como polvo, pelusas y fibras, evitando que estas obstruyan rápidamente los filtros posteriores, más finos y costosos. Esto no solo prolonga la vida útil de los filtros de etapas superiores, sino que también permite que el sistema funcione de manera más eficiente y reduce la necesidad de reemplazos frecuentes. Los prefiltros son especialmente relevantes en entornos con alta concentración de partículas, como industrias o zonas con obras de construcción cercanas. Se suministran en formatos de rollos (mantas filtrantes o filtrina) o con marcos plásticos y metálicos.
¿Qué es la ventilación industrial?
El mantenimiento regular de los filtros de aire es esencial para garantizar su eficacia. Esto incluye el reemplazo periódico del filtro según el entorno de uso y la frecuencia, así como la limpieza del recinto del filtro para evitar la acumulación de polvo que pueda afectar su rendimiento. Es crucial instalar los filtros correctamente, respetando la dirección del flujo de aire indicada en el propio filtro, y asegurándose de que no haya daños en el medio filtrante, los pliegues o las bolsas. Los "gaps" o huecos, incluso los que parecen insignificantes, pueden generar un "by-pass" de aire no filtrado, afectando negativamente el desempeño general del sistema.
Consideraciones Adicionales: Filtros de Carbón Activo y Filtros Electrostáticos
Filtros de Carbón Activo: Empleados principalmente para la eliminación de olores y gases. El carbón activado es un material altamente poroso con una gran superficie interna, capaz de adsorber moléculas de gas y vapor. Son útiles en entornos con problemas de olores o contaminación química. Sin embargo, su capacidad de adsorción es limitada y requieren reemplazo periódico.
Filtros Electrostáticos: En estos filtros, el aire pasa entre placas paralelas con un fuerte campo electrostático de ionización, lo que atrae y captura las partículas de polvo mediante fuerzas electrostáticas.
La elección del filtro de aire adecuado depende intrínsecamente de las características del sistema de ventilación y de la calidad del aire deseada. La evolución de las tecnologías y la creación de diversos materiales porosos han dado lugar a una gran cantidad de modelos y variaciones de filtros industriales, donde el medio filtrante es el elemento fundamental para garantizar el funcionamiento óptimo del proceso. La determinación del MERV (Estándar 52.2 ASHRAE) es un paso clave, ya que indica la capacidad de un filtro para remover partículas, con escalas que van de 1 a 20, donde una clasificación más alta significa mayor eficiencia en la retención de contaminantes más pequeños. Reemplazar un filtro por otro de diferente eficiencia puede afectar las especificaciones del sistema, como el caudal de aire o las caídas de presión.
