El Papel Crucial de los Filtros en los Sistemas de Evaporación de Agua Industrial

La refrigeración industrial, un pilar fundamental en sectores tan diversos como la industria alimentaria, la construcción, la minería y el ámbito médico, se encuentra en una constante espiral de crecimiento e innovación. Los procesos que requieren una gestión precisa de la temperatura dependen intrínsecamente de ciclos de refrigeración bien definidos. Estos ciclos, que operan de manera infinita, se componen de cuatro etapas esenciales: compresión, condensación, expansión y evaporación. El objetivo primordial de este ciclo es la transferencia y expulsión del calor de los cuerpos y espacios, logrando así la temperatura deseada.

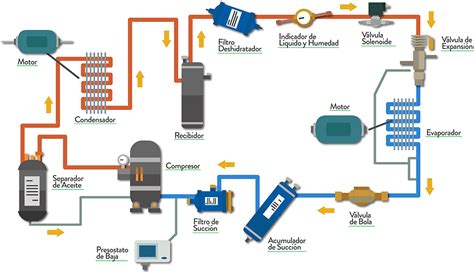

Dentro de este complejo entramado, cada componente juega un rol insustituible. El compresor, por ejemplo, no solo succiona el vapor refrigerante, sino que también reduce la presión en el evaporador, permitiendo mantener la temperatura de evaporación deseada. El condensador es el encargado de disipar el calor absorbido en el evaporador y generado durante la compresión, transformando el refrigerante de estado gaseoso a líquido. El recibidor, un cilindro o contenedor conectado a la salida del condensador, actúa como un almacén de refrigerante líquido, gestionando los excesos producidos por variaciones en la carga térmica o cambios de temperatura externa, y asegurando un suministro constante a la válvula de expansión. La válvula solenoide, por su parte, es un componente clave para el control del flujo de refrigerante, operando mediante una bobina magnética. El evaporador, situado en el espacio a acondicionar, es el responsable de la transferencia de calor al recircular el aire a través de su serpentín. Finalmente, el acumulador de succión actúa como un depósito temporal para la mezcla de aceite y refrigerante líquidos, enviándola de forma gaseosa y controlada al compresor para evitar daños y el temido "golpe de líquido".

La Importancia Vital del Filtro Deshidratador

En este sistema, el filtro deshidratador emerge como un guardián silencioso pero indispensable. Su diseño dual, incorporando material desecante y material filtrante, le confiere la capacidad de eliminar tanto la humedad como otros contaminantes del sistema de refrigeración. Su función principal es mantener la mezcla de refrigerante y aceite en un estado óptimo, libre de impurezas.

La humedad, un enemigo sigiloso, puede infiltrarse en el sistema por diversas razones, siendo la falta de una evacuación adecuada (vacío) antes de la puesta en marcha una de las causas más comunes. Asimismo, un manejo inadecuado del aceite polioléster (POE), un lubricante altamente higroscópico hasta 12 veces más que el aceite mineral, puede acelerar la absorción de humedad del aire ambiente. Dado que la mayoría de los sistemas modernos utilizan refrigerantes como el R-404A, R-134A y R-410A en conjunto con aceite POE, la instalación de un filtro deshidratador se vuelve obligatoria.

La presencia de humedad en el sistema no solo puede generar la formación de hielo, obstruyendo el paso del refrigerante y provocando caídas de presión y pérdida de eficiencia, sino que también puede desencadenar reacciones químicas adversas. El contacto entre la humedad y el aceite puede dar lugar a la formación de ácidos orgánicos a través de un proceso conocido como hidrólisis. Estos ácidos son altamente corrosivos para los componentes internos del sistema y degradan las propiedades lubricantes del aceite, pudiendo causar fallas catastróficas en el compresor debido al desgaste mecánico. Incluso los refrigerantes, a pesar de su mayor estabilidad química, pueden generar ácidos en presencia de humedad.

Además de la humedad, los filtros deshidratadores son esenciales para retener partículas sólidas. Estas pueden originarse por una instalación deficiente, como fragmentos de cobre resultantes del corte de tuberías, o por polvo y suciedad atrapados durante el montaje si el sistema permanece expuesto al ambiente por periodos prolongados. El óxido de cobre también puede ser un contaminante recurrente. La acumulación de estas partículas sólidas puede generar obstrucciones, mermar la eficiencia del sistema e incluso provocar paradas del compresor por falta de flujo de gas refrigerante.

Los materiales desecantes más comunes en estos filtros son el tamiz molecular, con una excelente capacidad de retención de humedad, y la alúmina activada. A menudo, se utilizan mezclas de ambos para potenciar la acción conjunta de retención de humedad y neutralización de ácidos.

Existen diversas configuraciones de filtros deshidratadores, incluyendo aquellos con desecante suelto, de núcleo moldeado (donde el desecante se presenta como un bloque unificado) y de desecante compactado (con esferas de desecante comprimidas por un resorte). La filtración de partículas sólidas se realiza típicamente mediante almohadillas de fibra de vidrio.

Selección y Mantenimiento Adecuados

La correcta selección e instalación de un filtro deshidratador son cruciales para el rendimiento y la longevidad de un sistema de refrigeración o aire acondicionado. Varios factores deben ser considerados:

• Refrigerante: La capacidad del filtro debe ser compatible con el gas refrigerante utilizado, y su presión máxima de operación debe ajustarse a la presión de trabajo del refrigerante. Típicamente, los filtros deshidratadores soportan presiones de hasta 450 psig para refrigerantes comunes como R-22, R-404A o R-134A.
• Capacidad: Es vital verificar que la capacidad del filtro cumpla con los requerimientos del sistema. Un filtro subdimensionado generará pérdidas de carga indeseables, disminuyendo la eficiencia y la capacidad de retención de contaminantes. Un filtro de mayor capacidad de la requerida no es perjudicial; de hecho, puede reducir la caída de presión y aumentar la retención de contaminantes.
• Aplicación: En sistemas de bomba de calor que utilizan válvulas reversibles, donde el sentido del flujo de refrigerante puede cambiar, se requiere filtración bidireccional.
• Conexión: Si bien es importante que el diámetro de conexión del filtro coincida con el de la línea de instalación, no debe ser el único factor determinante. La selección debe basarse en un análisis integral de los parámetros del sistema.

La ubicación correcta del filtro deshidratador es en la línea de líquido, preferentemente cerca del dispositivo de expansión. Si esto no es factible, la salida del tanque recibidor de líquido es una alternativa aceptable. Idealmente, deben instalarse verticalmente con el flujo hacia abajo y en el lugar más frío posible, ya que esto optimiza la eficiencia del desecante.

El reemplazo del filtro deshidratador se vuelve necesario en varias circunstancias:

• Apertura del sistema: Siempre que el sistema se abra para realizar mantenimiento, como el cambio de una válvula de expansión.
• Cambio de compresor: En caso de falla mecánica o quema del motor del compresor, es fundamental utilizar un filtro especial de carbón activado para neutralizar los ácidos orgánicos resultantes.
• Indicación del visor de líquido: Una fuga en el sistema puede manifestarse en el indicador de humedad (visor de líquido) a través de burbujeo, falta de nivel o un cambio en la tonalidad del indicador.
• Caída de presión: Cuando el filtro se satura de partículas sólidas o humedad, genera una obstrucción. Una diferencia de presión de 4 psi o superior entre la entrada y la salida del filtro indica la necesidad de un reemplazo.

El Filtro Alfa Laval: Innovación en la Protección de Intercambiadores de Calor

En el ámbito de la refrigeración industrial, la protección de los intercambiadores de calor es primordial. El ensuciamiento, la obstrucción y la corrosión pueden mermar significativamente la eficiencia de la transferencia de calor, limitando el flujo de agua secundaria. En este contexto, el filtro Alfa Laval (ALF) se presenta como una solución autolimpiante diseñada para salvaguardar estos componentes críticos.

El filtro ALF, al garantizar un suministro fiable de agua de refrigeración limpia, reduce el riesgo de paradas imprevistas y prolonga los intervalos de servicio de los intercambiadores. Su diseño, que minimiza la caída de presión, contribuye a la reducción de los costes operativos de un sistema de refrigeración eficaz sin comprometer su capacidad. Las carcasas del filtro ALF pueden ser de acero inoxidable, poliéster reforzado con fibra de vidrio o acero al carbono revestido de caucho, e incorporan una cesta filtrante cilíndrica interna de acero inoxidable. El diseño típico presenta la entrada en línea con el filtro y la salida a 90 grados.

El filtro ALF se instala habitualmente aguas abajo de la bomba y aguas arriba de los intercambiadores de calor en sistemas de refrigeración secundaria que utilizan agua de baja calidad. Durante el funcionamiento normal, el desviador de caudal está abierto y la válvula de lavado cerrada. Los procesos de lavado primario y secundario (retrolavado) están diseñados para eliminar los residuos adheridos a la pared de la tubería y a la cesta del filtro, asegurando el rendimiento térmico de los intercambiadores.

La tecnología de Alfa Laval se enfoca en la eficiencia energética, buscando maximizarla para que sus clientes reduzcan sus necesidades de capacidad y, consecuentemente, las emisiones de CO2.

Evaporación al Vacío: Un Proceso Eficiente para el Tratamiento de Aguas Residuales

La evaporación es un proceso fundamental en la industria para concentrar soluciones mediante la vaporización del solvente, generalmente agua. La evaporación al vacío es particularmente ventajosa, ya que al operar a presiones inferiores a la atmosférica, la temperatura de ebullición desciende, resultando en un ahorro energético significativo. Esta tecnología es ideal para el tratamiento de aguas residuales industriales complejas, con contaminantes refractarios o de difícil separación mediante métodos convencionales.

Los evaporadores al vacío son equipos eficientes y competitivos que permiten minimizar el volumen de vertidos, reduciendo los costes asociados a su gestión externa. Son procesos limpios, que no introducen contaminantes adicionales. Su diseño compacto, mantenimiento relativamente sencillo y elevada durabilidad los convierten en una opción atractiva.

Existen diversas configuraciones de evaporadores al vacío, cada una con características y aplicaciones específicas:

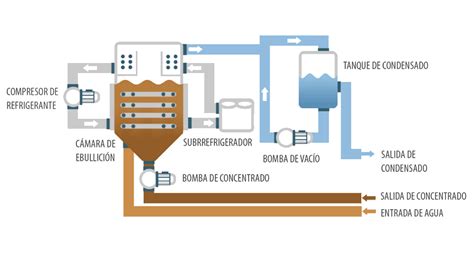

• Evaporadores al vacío por bomba de calor: Utilizan el gas refrigerante para calentar el líquido hasta su punto de ebullición y luego condensar el vapor generado. Son ventajosos económicamente, de bajo mantenimiento y automatizados.
• Evaporadores al vacío por compresión mecánica de vapor (MVC): Se basan en la recuperación del calor de condensación del destilado. El vapor generado se comprime mecánicamente para aumentar su temperatura y luego se utiliza como fluido calefactor para el efluente a evaporar. Son sistemas eficientes energéticamente y de fácil uso.
• Evaporadores de circulación forzada: Emplean un intercambiador de calor sumergido en el fluido a evaporar. Son eficientes y compactos, con un consumo energético inferior a la circulación natural.
• Evaporadores de múltiple efecto: Consisten en una serie de evaporadores conectados en cascada, donde el vacío aumenta progresivamente. El vapor generado en un efecto se utiliza como fluido calefactor del siguiente, maximizando el aprovechamiento del calor y reduciendo el consumo de fluido calefactor.
• Evaporador a vacío MFE a contacto directo con membranas: En este sistema, el vapor atraviesa una membrana y se condensa en el lado opuesto, cediendo calor al siguiente efecto.

La elección de un evaporador adecuado depende de factores como la estabilidad térmica del producto, la presencia de sólidos en la alimentación, la tendencia a la formación de espuma y las propiedades del concentrado. El ensuciamiento de las superficies de transferencia de calor, causado por sólidos o precipitados, es un desafío común que puede mitigarse con un pretratamiento adecuado y un diseño que mantenga las superficies húmedas. La formación de espuma, por su parte, puede controlarse mediante diseños de entrada de alimentación y separación de vapor/líquido específicos.

La selección del material de construcción del evaporador es también un factor crítico, especialmente cuando se trata de fluidos corrosivos o incrustantes. Los sistemas de "vertido cero" (ZLD), que buscan eliminar por completo los vertidos líquidos, suelen incorporar una fase de pretratamiento, una fase de evaporación y una fase de concentración o cristalización para obtener un residuo sólido final.

El mantenimiento regular de los sistemas de refrigeración y evaporación es esencial para garantizar su rendimiento óptimo y prolongar su vida útil. Esto incluye la limpieza o reemplazo periódico de filtros, la corrección de desgastes y la monitorización de parámetros como vibración, consumo de energía y temperatura para detectar posibles problemas antes de que se agraven. La prevención de incrustaciones y corrosión mediante pretratamientos químicos y la selección de materiales adecuados son también aspectos fundamentales para el correcto funcionamiento de los equipos de evaporación.
