Tipos de Filtros en ArcMap: Una Guía Exhaustiva para el Procesamiento de Imágenes Ráster

El análisis de datos geoespaciales a menudo requiere la manipulación y mejora de imágenes ráster para extraer información significativa. ArcMap, una herramienta fundamental en el Sistema de Información Geográfica (SIG), ofrece potentes capacidades de filtrado que permiten a los usuarios refinar sus datos ráster. Estos filtros pueden tener propósitos opuestos pero complementarios: suavizar la información a través de un filtro de paso bajo o realzar detalles y bordes mediante un filtro de paso alto. Comprender y aplicar estos filtros es crucial para una interpretación precisa y una toma de decisiones informada en diversas disciplinas, desde la planificación urbana hasta la gestión de recursos naturales.

Comprendiendo la Esencia del Filtrado en ArcMap

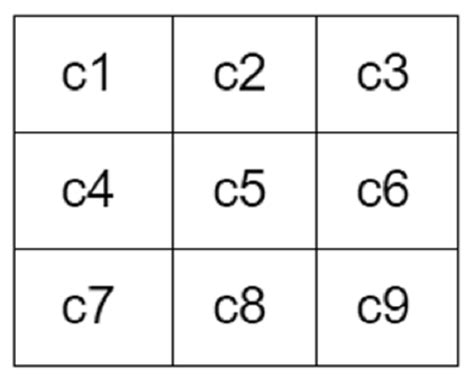

En su núcleo, la herramienta "Filtro" en ArcMap opera mediante una ventana de vecindad de 3x3 celdas que se desplaza sobre el ráster de entrada. Para cada celda en el ráster, se calcula un nuevo valor basándose en los valores de las celdas dentro de esta ventana deslizante. Este proceso, a menudo denominado "filtrado focal", es la base para modificar las características del ráster, ya sea para eliminar artefactos o para hacer más evidentes estructuras subyacentes.

La capacidad de aplicar filtros de manera efectiva reside en la elección del tipo de filtro y en cómo se manejan los datos no válidos. La herramienta "Filtro" permite especificar dos tipos principales de operaciones: "LOW" (paso bajo) y "HIGH" (paso alto). Además, ofrece control sobre cómo interactuar con las celdas "NoData" en el ráster de entrada, un aspecto crítico para mantener la integridad de los datos.

El Filtro de Paso Bajo (LOW): Suavizando la Complejidad

El filtro de paso bajo, identificado en ArcMap como la opción LOW, es fundamentalmente un filtro de promedio o suavizado. Su propósito principal es reducir la variabilidad local en los datos ráster, lo que resulta en una imagen más homogénea y menos susceptible a valores anómalos o "ruido". Este tipo de filtro es particularmente útil cuando se trabaja con datos que presentan fluctuaciones rápidas o errores de adquisición que generan valores atípicos.

Cómo Funciona el Filtro de Paso Bajo

El filtro LOW opera calculando el valor promedio de todas las celdas dentro de la vecindad de 3x3. Para una celda central que se está procesando, se suman los valores de las nueve celdas (incluida la celda central) y luego se dividen por el número total de celdas en la vecindad, que es 9 (3x3).

Consideremos un ejemplo de valores de entrada para una vecindad:

7 5 24 8 33 1 5

Si la celda central tiene el valor 8, el cálculo del promedio para esta celda de procesamiento sería:

Valor = ((7 + 5 + 2) + (4 + 8 + 3) + (3 + 1 + 5)) / 9 = 38 / 9 = 4.222

El valor de salida para esta celda central en el ráster resultante sería aproximadamente 4.22. Como se puede observar, el valor original de 8 se ha promediado con sus vecinos, reduciendo su impacto individual. Este proceso se repite para cada celda del ráster de entrada, resultando en una imagen general más suave.

Aplicaciones del Filtro de Paso Bajo

El filtro de paso bajo es invaluable en escenarios donde se busca:

• Reducir el ruido: Eliminar píxeles aislados con valores inusualmente altos o bajos que pueden ser el resultado de errores de sensor o procesamiento.
• Suavizar superficies: Crear representaciones más continuas de fenómenos como la elevación o la temperatura, ocultando variaciones menores.
• Mejorar la visualización: Hacer que los patrones generales sean más evidentes al eliminar detalles de alta frecuencia.

Por ejemplo, si se analiza un ráster de elevación que contiene puntos de datos anómalos debido a errores en la adquisición, la aplicación de un filtro de paso bajo puede suavizar estas irregularidades, presentando una topografía más realista y coherente.

El Filtro de Paso Alto (HIGH): Resaltando los Detalles

En contraste con el filtro de paso bajo, el filtro de paso alto, especificado como HIGH en ArcMap, está diseñado para realzar los bordes y las transiciones abruptas en un ráster. Este tipo de filtro acentúa las diferencias entre una celda y sus vecinas, haciendo que los límites entre diferentes entidades o tipos de cobertura del suelo sean más pronunciados. Es, en esencia, un filtro de "realce de arista".

Cómo Funciona el Filtro de Paso Alto

El filtro de paso alto opera utilizando un kernel (matriz de pesos) específico. Para la opción HIGH, el kernel comúnmente utilizado es:

-0.7 -1.0 -0.7-1.0 6.8 -1.0-0.7 -1.0 -0.7

Es importante notar que la suma de los valores en este kernel es cero, lo que indica que el filtro está diseñado para detectar cambios en lugar de valores absolutos. El cálculo para una celda de procesamiento implica multiplicar el valor de cada celda en la vecindad por su peso correspondiente en el kernel y luego sumar estos productos.

Aplicando este kernel a la misma vecindad de ejemplo:

7 5 24 8 33 1 5

El cálculo para la celda central con el valor 8 sería:

Valor = ((7 * -0.7) + (5 * -1.0) + (2 * -0.7) + (4 * -1.0) + (8 * 6.8) + (3 * -1.0) + (3 * -0.7) + (1 * -1.0) + (5 * -0.7))Valor = (-4.9 - 5.0 - 1.4) + (-4.0 + 54.4 - 3.0) + (-2.1 - 1.0 - 3.5)Valor = -11.3 + 47.4 - 6.6 = 29.5

El valor de salida para esta celda de procesamiento sería 29.5. Los valores de salida de un filtro de paso alto no se relacionan directamente con los valores originales del ráster; en cambio, representan la magnitud del cambio en esa ubicación. Los valores positivos suelen indicar el lado "superior" de un borde, mientras que los valores negativos indican el lado "inferior". Las áreas con valores cercanos a cero representan regiones de pendiente constante.

Aplicaciones del Filtro de Paso Alto

El filtro de paso alto es esencial para tareas que requieren la identificación y el análisis de:

• Límites de entidades: Detectar dónde termina un tipo de cobertura del suelo y comienza otro, como la transición de un bosque a un área agrícola o el borde de un cuerpo de agua.
• Estructuras lineales: Resaltar características lineales como carreteras, ríos o fallas geológicas.
• Cambios abruptos: Identificar áreas donde las propiedades del ráster cambian rápidamente.

Por ejemplo, al analizar imágenes satelitales para la gestión de recursos hídricos, un filtro de paso alto puede ayudar a delinear con precisión los márgenes de los lagos, ríos y humedales, separándolos de la vegetación circundante.

Manejo de Datos NoData: Una Consideración Crítica

La presencia de celdas "NoData" en un ráster puede complicar los cálculos de filtrado. ArcMap proporciona un parámetro ignore_nodata para controlar cómo se manejan estas celdas dentro de la ventana de filtro.

• ignore_nodata = DATA (activado): Cuando esta opción está seleccionada, las celdas NoData dentro de la vecindad del filtro son ignoradas en el cálculo. El valor de salida se determina únicamente a partir de las celdas válidas dentro de la ventana. Sin embargo, si la celda central en sí es NoData, el cálculo aún se realizará utilizando las celdas válidas circundantes, a menos que todas las celdas en la vecindad sean NoData.

• ignore_nodata = NODATA (desactivado): Si esta opción está seleccionada, la presencia de cualquier celda NoData dentro de la vecindad del filtro resultará en que la celda de salida correspondiente sea también NoData. Esto asegura que los cálculos solo se realicen en vecindades completamente válidas.

Ejemplo de Manejo de NoData

Consideremos un ráster de entrada con valores que incluyen NoData:

2.000 3.000 4.0005.000 NoData 6.0002.000 3.000 4.000

Si aplicamos un filtro de paso bajo (LOW) y la celda central es la que tiene NoData:

• Con ignore_nodata = DATA: El promedio se calcularía utilizando las ocho celdas válidas circundantes.
• Con ignore_nodata = NODATA: La celda de salida para esta ubicación sería NoData, ya que hay una celda NoData en la vecindad.

La elección entre estas opciones depende de la naturaleza de los datos y del objetivo del análisis. Ignorar NoData puede ser útil para mantener la continuidad en áreas con lagunas de datos, mientras que tratar la presencia de NoData como una señal para generar NoData en la salida puede ser importante para indicar la falta de información confiable.

Herramientas Relacionadas y Consideraciones Avanzadas

ArcMap ofrece otras herramientas y entornos que complementan la funcionalidad del filtro básico:

• Estadísticas Focalizadas: Esta herramienta permite crear filtros personalizados y aplicar una variedad de estadísticas (media, suma, mínimo, máximo, etc.) sobre una vecindad definida. Es una opción más flexible que el filtro preestablecido de 3x3.
• Entornos de Análisis y Spatial Analyst: La configuración de los entornos de geoprocesamiento, como el tamaño de celda y la extensión, puede influir significativamente en los resultados de las operaciones de filtrado. Estos entornos deben ser considerados para asegurar que los análisis sean coherentes y comparables.

Filtrado SIG y su Aplicación en Plataformas Modernas

La conceptualización del filtrado en ArcMap se extiende a plataformas SIG más modernas y a la gestión general de datos geoespaciales. El filtrado SIG, en un sentido más amplio, es el proceso de seleccionar datos de un gran conjunto basándose en criterios predefinidos. Esto va más allá del procesamiento de ráster y abarca la selección de entidades vectoriales basadas en atributos espaciales o de tabla.

Tipos de Filtrado SIG

• Filtrado Espacial: Selecciona datos basándose en su ubicación geográfica. Esto incluye filtros por distancia (objetos dentro de un radio de un punto) o por intersección (objetos que cruzan o se solapan con otros).
• Filtrado por Atributo: Selecciona objetos basándose en sus valores de atributo, como densidad de población, tipo de uso de suelo o rangos de valores numéricos.
• Filtrado Combinado: Aplica filtros espaciales y de atributo simultáneamente para refinar la selección.
• Filtrado Temporal: Utiliza datos basados en el tiempo para analizar cambios a lo largo del tiempo, como la evolución del uso del suelo.

Aplicaciones del Filtrado SIG

El filtrado SIG es una técnica fundamental en diversas aplicaciones:

• Planificación Urbana: Identificar sitios de construcción adecuados basándose en el tipo de suelo o la densidad de población.
• Gestión de Recursos Naturales: Analizar parcelas de tierra por calidad del suelo, niveles de contaminación o salud del ecosistema.
• Estudios Ambientales: Resaltar zonas con alta contaminación del aire o agua para esfuerzos de conservación.
• Transporte y Navegación: Optimizar rutas filtrando datos sobre redes viales o congestión del tráfico.

Consideraciones para un Filtrado Efectivo

Independientemente de la herramienta o plataforma utilizada, un filtrado efectivo requiere una comprensión clara del objetivo del análisis y de las características de los datos:

• Definir el Objetivo: ¿Se busca suavizar datos ruidosos o resaltar bordes? La respuesta determinará la elección entre filtros de paso bajo y alto.
• Comprender los Datos: La naturaleza de los datos ráster (resolución, fuente, posibles errores) influirá en la elección del tipo de filtro y en el manejo de NoData.
• Experimentar con Parámetros: En herramientas más avanzadas como "Estadísticas Focalizadas", la experimentación con diferentes tamaños de vecindad y estadísticas es clave para obtener los resultados deseados.
• Combinar Técnicas: A menudo, el filtrado es solo una etapa en un análisis más complejo. Puede ser necesario combinarlo con otras herramientas de procesamiento ráster o con técnicas de filtrado vectorial para lograr un resultado completo.

El dominio de los tipos de filtros en ArcMap y la comprensión de los principios subyacentes del filtrado SIG empoderan a los analistas geoespaciales para transformar datos brutos en información valiosa, permitiendo así una mejor comprensión del mundo que nos rodea y facilitando una toma de decisiones más fundamentada.
