Un cartucho de filtro es un dispositivo integral utilizado en numerosas industrias y aplicaciones para eliminar impurezas y contaminantes de líquidos o gases. Su función principal es salvaguardar la integridad de los fluidos, asegurando la calidad y pureza de la sustancia filtrada, ya sea agua, aire o aceite. Dentro de la vasta gama de sistemas de filtración, los cartuchos de filtro de acero inoxidable destacan por su durabilidad y confiabilidad en condiciones exigentes. Estos componentes juegan un papel fundamental, garantizando que los procesos industriales operen de manera eficiente y segura.
Los cartuchos de filtro de acero inoxidable son especialmente valorados en procesos críticos debido a su inherente resistencia a la corrosión y a las altas temperaturas. Esta robustez los convierte en la opción ideal para aplicaciones como el tratamiento de agua, la purificación del aire y la filtración de aceite. Su uso generalizado en diversos sectores subraya la necesidad imperativa de eliminar partículas no deseadas, garantizando así la seguridad, la eficiencia y el buen funcionamiento de los procesos. Con la resistencia y confiabilidad que ofrecen los cartuchos filtrantes de acero inoxidable, las industrias pueden mantener los más altos estándares de limpieza y pureza en sus operaciones.
Diversidad de Cartuchos Filtrantes: Adaptados a Cada Necesidad
Existe una variedad de tipos de cartuchos de filtro disponibles en el mercado, cada uno diseñado para aplicaciones y requisitos de filtración específicos. La elección del cartucho adecuado es crucial para optimizar el rendimiento y la longevidad del sistema.
Cartuchos de filtro de sedimentos: Estos cartuchos están diseñados para eliminar partículas sólidas de mayor tamaño, como arena, limo y óxido, del agua u otros líquidos. Son la primera línea de defensa contra las impurezas gruesas.
Cartuchos de filtro de carbón activado: Utilizan las propiedades de adsorción del carbón activado para eliminar compuestos orgánicos volátiles (COVs), cloro y otros químicos que pueden afectar el sabor, el olor o la seguridad del agua o el aire.
Cartuchos de filtro de membrana: Estos cartuchos emplean una membrana delgada con poros de tamaño controlado para separar las partículas según su tamaño. Son altamente eficaces en la eliminación de bacterias, virus y otros microorganismos, siendo esenciales en aplicaciones de purificación de agua potable y esterilización.
Cartuchos de filtro plisados: Presentan un diseño plisado que aumenta significativamente la superficie de filtración disponible. Esta mayor área permite capturar una mayor cantidad de contaminantes y prolonga la vida útil del cartucho antes de que requiera reemplazo.
Cartuchos de filtro de bolsa: Estos cartuchos consisten en una estructura similar a una bolsa, fabricada con un medio filtrante resistente. Son capaces de capturar grandes volúmenes de contaminantes y se utilizan a menudo en aplicaciones de filtración gruesa o para manejar grandes caudales.

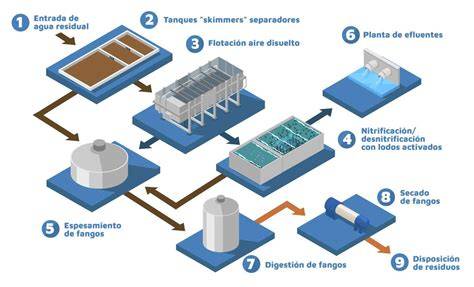

La Importancia Crucial de los Cartuchos Filtrantes en el Tratamiento del Agua
En el ámbito del tratamiento del agua, los cartuchos filtrantes desempeñan un papel vital. Su función es asegurar la eliminación de sustancias nocivas y mejorar la calidad general del agua, haciéndola segura para el consumo humano y para su uso en procesos industriales. Ayudan a eliminar no solo sedimentos, sino también cloro, metales pesados, bacterias y otras impurezas que pueden afectar negativamente el sabor, el olor y la seguridad del agua potable. Al utilizar el cartucho de filtro adecuado, las instalaciones de tratamiento de agua pueden garantizar el suministro de agua limpia y segura a la población y a la industria.
Beneficios de los Cartuchos de Filtro en la Purificación del Aire
En los sistemas de purificación de aire, ya sean residenciales, comerciales o industriales, los cartuchos de filtro son absolutamente esenciales. Su tarea es eliminar partículas finas, alérgenos y contaminantes presentes en el aire. Ayudan a mejorar significativamente la calidad del aire interior (IAQ) al capturar polvo, polen, caspa de mascotas, esporas de moho y otros irritantes. Al emplear cartuchos de filtro de alta calidad, las personas pueden respirar un aire más limpio, lo que reduce la incidencia de problemas respiratorios, alergias y mejora el bienestar general.

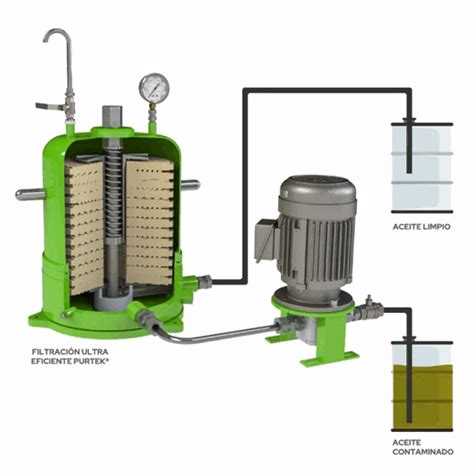

Cartuchos de Filtro en la Filtración de Aceite: Protegiendo la Maquinaria
La industria petrolera, así como muchos otros sectores que utilizan maquinaria pesada, dependen en gran medida de los cartuchos filtrantes para mantener la calidad del aceite y extender la vida útil de equipos críticos. Ayudan a eliminar partículas sólidas, lodos y otros contaminantes del aceite lubricante, fluidos hidráulicos y otros aceites industriales. Al mantener el aceite limpio, los cartuchos filtrantes previenen el desgaste prematuro de componentes vitales como bombas, válvulas y cilindros, asegurando un rendimiento óptimo y reduciendo drásticamente los costos de mantenimiento y las paradas no planificadas.
Mecanismos de Acción: ¿Cómo Funcionan los Cartuchos de Filtro?
El funcionamiento de los cartuchos filtrantes se basa en diversos mecanismos de filtración, que varían según su diseño y el propósito para el que fueron creados. Comprender estos mecanismos es clave para seleccionar el cartucho más adecuado.
Filtración Mecánica (o de Superficie): Este es el mecanismo más directo, donde las partículas más grandes que el tamaño de los poros del medio filtrante son físicamente atrapadas en la superficie del material. Es muy eficaz para eliminar sedimentos, escombros y contaminantes de mayor tamaño.
Adsorción: Los cartuchos de filtro de carbón activado utilizan este principio. El carbón activado posee una estructura porosa con una superficie interna extremadamente grande. Las moléculas de contaminantes químicos y orgánicos son atraídas y se adhieren a esta superficie, eliminándolas del fluido.
Filtración por Membrana: Los cartuchos de filtro de membrana emplean una barrera fina con poros microscópicos. Las partículas son separadas en función de su tamaño al intentar pasar a través de estos poros. Este mecanismo es excepcionalmente eficaz para eliminar bacterias, virus y otros microorganismos, logrando niveles de pureza muy elevados.
Filtración Profunda: Cartuchos como los plisados y los de bolsa utilizan este método. Las partículas no solo son retenidas en la superficie, sino que quedan atrapadas dentro de la estructura tridimensional del medio filtrante. Este mecanismo permite una mayor capacidad de retención de suciedad y, por ende, una vida útil más larga para el cartucho.
Factores Determinantes al Elegir un Cartucho de Filtro
La selección de un cartucho filtrante no debe ser una decisión arbitraria. Varios factores deben ser cuidadosamente considerados para asegurar la máxima eficiencia y compatibilidad con el sistema.
Eficiencia de Filtración (Calificación de Micras): La capacidad del cartucho para eliminar contaminantes de un tamaño específico es primordial. Es crucial elegir un cartucho con la calificación de micras adecuada para la aplicación deseada. Una calificación de micras más baja indica una filtración más fina.
Tasa de Flujo: Este parámetro determina la velocidad a la que el líquido o gas puede pasar a través del cartucho. Es esencial seleccionar un cartucho que pueda manejar el caudal requerido sin comprometer el rendimiento de la filtración ni generar una caída de presión excesiva.
Compatibilidad Química y Térmica: El cartucho filtrante debe ser químicamente compatible con la sustancia que se está filtrando y capaz de soportar las temperaturas de operación del sistema. La incompatibilidad puede degradar el medio filtrante, liberar contaminantes o causar fallos prematuros.
Presión de Operación: El cartucho y su carcasa deben ser capaces de soportar la presión del sistema sin deformarse o fallar. Los filtros de alta presión, por ejemplo, requieren carcasas robustas.
Vida Útil del Cartucho: La vida útil esperada del cartucho afecta directamente los costos de mantenimiento y el tiempo de inactividad del sistema. Elegir un cartucho con una vida útil más larga puede reducir la frecuencia de reemplazo y los costos operativos generales.
Costo: El precio del cartucho filtrante debe ser evaluado en relación con su rendimiento, vida útil y los costos de mantenimiento asociados. Es importante encontrar un equilibrio entre la rentabilidad y los requisitos de filtración para evitar daños mayores a largo plazo.
Mantenimiento y Reemplazo: Claves para un Rendimiento Óptimo
El mantenimiento adecuado y el reemplazo regular de los cartuchos de filtro son esenciales para garantizar que el sistema de filtración funcione de manera óptima. Con el tiempo, los cartuchos se obstruyen con las partículas atrapadas, lo que reduce su eficacia y puede aumentar la caída de presión. Una limpieza o reemplazo regular es necesaria para mantener una filtración eficiente.
Señales de que es Necesario Reemplazar un Cartucho de Filtro
Existen varias señales claras que indican que un cartucho de filtro ha llegado al final de su vida útil y debe ser reemplazado:
Caudal Reducido: Si el caudal de la sustancia filtrada disminuye significativamente, es una fuerte indicación de que el cartucho está obstruido o saturado, restringiendo el paso del fluido.
Disminución de la Eficiencia de Filtración: Si la sustancia filtrada muestra signos de un aumento en las impurezas o contaminantes, a pesar de que el sistema funciona, puede significar que el cartucho ya no está eliminando las partículas de manera efectiva.
Daño Visible: Cualquier daño físico en el cartucho del filtro, como grietas, desgarros o deformaciones, debe ser motivo de reemplazo inmediato para evitar fugas o la entrada de contaminantes no filtrados al sistema.
Lecturas de Presión Diferencial Elevadas: El monitoreo de la presión diferencial a través del cartucho es un indicador clave de su estado. Un aumento constante en la diferencia de presión entre la entrada y la salida del filtro señala que el cartucho está obstruido.
Recomendaciones del Fabricante: Seguir el programa de reemplazo recomendado por el fabricante del equipo o del filtro es fundamental para un rendimiento consistente y para prevenir fallos.
Consejos para el Mantenimiento de los Cartuchos de Filtro
Para prolongar la vida útil y mantener la eficiencia de los cartuchos filtrantes, se pueden seguir varios consejos prácticos:
Limpieza Periódica (si aplica): Algunos tipos de cartuchos, como los de malla metálica o ciertos elementos plisados lavables, pueden ser limpiados y reutilizados. Es vital seguir las instrucciones del fabricante para las técnicas de limpieza adecuadas y asegurar que el cartucho no sufra daños durante el proceso.
Prefiltración: Utilizar un prefiltro antes del cartucho de filtro principal puede ser una estrategia muy eficaz. Un prefiltro de mayor micraje capturará las partículas más grandes, aliviando la carga del cartucho principal y extendiendo significativamente su vida útil.
Almacenamiento Adecuado: Cuando los cartuchos no estén en uso, deben almacenarse en un ambiente limpio, seco y protegido de la luz solar directa para evitar la contaminación o la degradación del material.
Reemplazo de Sellos y Juntas Tóricas: Los sellos y las juntas tóricas son componentes críticos para evitar fugas. Deben ser inspeccionados periódicamente y reemplazados si muestran signos de desgaste o daño, para garantizar un sellado adecuado.

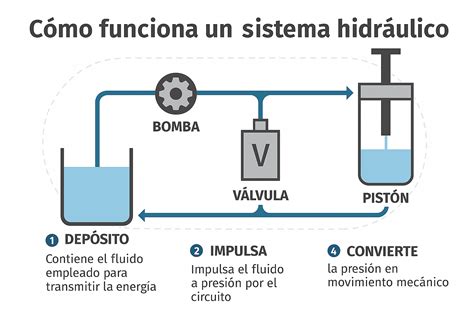

El Filtro Hidráulico: Un Componente Esencial en Sistemas de Potencia
En el contexto de los sistemas hidráulicos, el filtro hidráulico se erige como un componente vital. Su función principal es eliminar las impurezas y contaminantes del fluido hidráulico, protegiendo así los componentes internos del sistema, como bombas, válvulas, cilindros y actuadores, del desgaste prematuro y de posibles fallos. Al mantener el fluido hidráulico limpio, se asegura un funcionamiento óptimo del sistema y se prolonga significativamente la vida útil de los equipos.
El filtro hidráulico opera haciendo pasar el fluido a través de un medio filtrante. Este medio puede ser de diversos materiales, como papel especializado, tela metálica o mallas finas, cada uno diseñado para retener partículas sólidas y contaminantes en suspensión. La selección adecuada del filtro hidráulico es crucial y debe basarse en las especificaciones del fabricante del equipo, considerando factores como el tipo de fluido, la presión de operación, el caudal y el nivel de limpieza requerido.
Tipos de Filtros Hidráulicos y su Ubicación Estratégica
Los filtros hidráulicos se clasifican y ubican estratégicamente dentro del circuito para cumplir funciones específicas:
- Filtros de Baja Presión o de Succión: Estos filtros suelen ser del tipo "spin-on" (enroscables) y se instalan entre el depósito de fluido y la bomba hidráulica. Su propósito principal es proteger la bomba de contaminantes dañinos que podrían causar cavitación o desgaste. Son generalmente más fáciles de mantener y menos costosos, pero tienden a tener una calificación de micras más grande (menos finos) para evitar una restricción excesiva en la línea de succión, lo que podría perjudicar a la bomba. Su uso real es mantener contaminantes grandes, como suciedad, partículas metálicas o restos, fuera de la bomba.
BOMBA DE PISTONES AXIALES
Filtros de Alta Presión: Estos filtros, típicamente de tipo cartucho, se ubican en la línea de descarga de la bomba, después de que el fluido ha sido presurizado. Su función es limpiar el fluido antes de que llegue a componentes costosos y sensibles, como servoválvulas y actuadores. Los filtros de alta presión son considerados por muchos como los más importantes del circuito, ya que protegen los componentes más valiosos en caso de un fallo catastrófico de la bomba, ofreciendo el mejor retorno de la inversión (ROI). Las carcasas de estos filtros deben ser extremadamente robustas para soportar presiones muy elevadas (a menudo 450 bares / 6.500 psi o más), lo que puede hacerlos pesados y más complejos de mantener. Se encuentran en una amplia gama de aplicaciones industriales, desde maquinaria agrícola hasta equipos de construcción y minería.
Filtros de Línea de Retorno: Estos filtros recogen los contaminantes del aceite a medida que este regresa desde las válvulas e implementos hacia el depósito. Son versátiles y especialmente eficaces para eliminar contaminantes que pueden ingresar al sistema a través de los actuadores, como los vástagos de los pistones que pueden arrastrar suciedad del exterior.
Filtros de Depósito/Tanque: Algunos filtros, a menudo de tipo cartucho, se instalan directamente dentro del depósito de fluido hidráulico. Su función principal es mantener la limpieza general del fluido dentro del tanque.
Filtros de Respiradero (Breather Filters): El aire entra en el depósito de fluido hidráulico cada vez que el nivel del fluido desciende, ya sea durante los ciclos normales de operación o cuando el fluido se enfría. Los filtros de respiradero permiten que el aire entre, pero lo filtran para eliminar partículas y humedad, previniendo la contaminación del fluido. Ofrecen un alto beneficio por su costo.
Carro de Filtro Hidráulico: Portabilidad y Eficacia
El carro de filtro hidráulico es un equipo de filtración portátil diseñado para eliminar contaminantes como suciedad, partículas de metal y agua del aceite hidráulico y otros aceites industriales. Utiliza una combinación de filtración física y tecnología de separación, incluyendo sistemas de calentamiento, separación de agua (eliminando agua libre y emulsionada a través de vacío) y filtración fina. Estos carros asisten en el manejo y la purificación de fluidos hidráulicos no conformes, ayudando a alcanzar el nivel de limpieza deseado por el cliente y a mantener el sistema hidráulico en óptimas condiciones de trabajo, prolongando la vida útil del equipo.
Consideraciones sobre el Mantenimiento y Reemplazo de Filtros Hidráulicos
El mantenimiento de los filtros hidráulicos es crucial para asegurar su correcto funcionamiento. La frecuencia de cambio de un filtro hidráulico depende de varios factores:
- Tipo de Aplicación y Condiciones de Operación: Entornos más sucios o aplicaciones más exigentes requerirán reemplazos más frecuentes.
- Calidad del Fluido Hidráulico: Un fluido de alta calidad y bien mantenido puede extender la vida del filtro.
- Recomendaciones del Fabricante: Siempre se debe consultar el manual del equipo para conocer los intervalos de servicio recomendados.
- Monitoreo de la Presión Diferencial: Como se mencionó anteriormente, un aumento en la presión diferencial a través del filtro es la señal más fiable de que necesita ser reemplazado.
Elementos Filtrantes y Construcción
Los elementos filtrantes hidráulicos modernos emplean a menudo materiales sintéticos avanzados para conformar un medio filtrante profundo. Estas fibras entrecruzadas son resistentes y atrapan las partículas mediante mecanismos de bloqueo o adhesión. La geometría del elemento filtrante suele ser plegada ( plisada) para maximizar la superficie filtrante dentro de un espacio compacto.
La carcasa del filtro, ya sea en filtros de presión, retorno o recirculación, consta típicamente de una cabeza conectada permanentemente a las líneas de fluido. Esta cabeza puede alojar una válvula de derivación (by-pass) que permite que el fluido continúe fluyendo si el elemento filtrante se obstruye por completo, protegiendo así el sistema de una falla catastrófica por falta de lubricación o enfriamiento. La cubeta del filtro alberga el cuerpo del elemento filtrante y su acceso varía según la configuración (vertical o sumergida).
En la cabeza del filtro, se suelen instalar dispositivos para controlar la saturación mediante la medición de la presión diferencial. Diversas válvulas, como la válvula de by-pass o la válvula antirretorno, se emplean para aislar el filtro durante el mantenimiento o para prevenir efectos indeseados como el "golpe de ariete". Otras válvulas permiten el purgado de aire o el vaciado de la cubeta.
La elección entre un filtro de tipo "spin-on" (donde se desecha todo el elemento) y un sistema de cartucho-cubeta (donde solo se reemplaza el elemento filtrante) implica considerar la velocidad del servicio, el costo del repuesto y la generación de residuos. Los sistemas de cartucho-cubeta tienden a ser más ecológicos y económicos a largo plazo debido a la menor cantidad de material desechado.
La selección y el mantenimiento riguroso de los cartuchos filtros, especialmente en sistemas hidráulicos, son pilares fundamentales para garantizar la eficiencia operativa, la fiabilidad y la longevidad de la maquinaria industrial.
