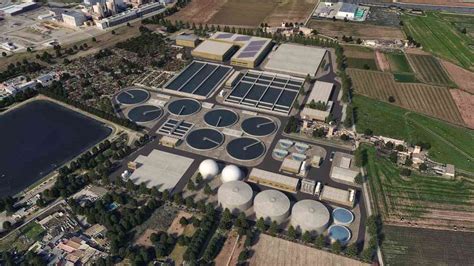

Las estaciones depuradoras de aguas residuales (EDAR) representan un pilar fundamental en la infraestructura moderna de las ciudades y en la preservación del medio ambiente. Su operación eficiente y segura depende intrínsecamente del correcto funcionamiento y mantenimiento de la maquinaria que las compone. La inspección de esta maquinaria no es una tarea accesoria, sino un proceso crítico que asegura la calidad del agua tratada, previene fallos costosos, protege la salud de los operarios y garantiza el cumplimiento de las normativas ambientales y de seguridad.
La Importancia Crítica del Mantenimiento y la Inspección en las EDAR
Un sistema de tratamiento de aguas residuales es un entramado complejo diseñado para salvaguardar nuestros recursos hídricos y el entorno natural. Para que este sistema funcione de manera óptima y sin contratiempos, es imperativo que toda su maquinaria opere en condiciones impecables. El mantenimiento periódico se erige como la piedra angular para asegurar un funcionamiento fluido y prevenir averías costosas y perjudiciales, tanto en términos económicos como ambientales.
Sin un mantenimiento adecuado, las EDAR pueden experimentar una cascada de problemas. La lentitud operativa, un incremento desmesurado en el consumo de energía y fallos inesperados en los equipos son solo algunas de las consecuencias. Más grave aún, la calidad del agua tratada puede descender por debajo de los estándares regulatorios, llevando a una contaminación involuntaria, la imposición de multas y un daño reputacional significativo para la entidad gestora. Por lo tanto, un mantenimiento regular no es un gasto, sino una inversión esencial que protege contra repercusiones futuras.
Componentes Clave y su Mantenimiento Específico
Cada EDAR posee unidades de procesamiento únicas, pero existen componentes cruciales cuya correcta operatividad es vital para el funcionamiento global del sistema.
Bombas: El Corazón de la Depuradora
Las bombas pueden ser comparadas con el corazón de un organismo, encargadas de propulsar las aguas residuales a través de las distintas etapas del tratamiento. Su mantenimiento es una de las tareas más importantes. Esto incluye la verificación de la lubricación y el desgaste de los cojinetes, la revisión exhaustiva de las juntas para prevenir fugas (que pueden derivar en corrosión o problemas ambientales), el control de vibraciones y temperaturas anómalas (indicadores tempranos de problemas) y la inspección de cables eléctricos y su aislamiento.
En el contexto de la depuración, las bombas son fundamentales para el transporte de las aguas residuales a través de las diferentes fases de tratamiento, posibilitando una depuración efectiva y la eliminación de contaminantes. Por esta razón, es crucial inspeccionar y mantener las bombas de forma regular.
La inspección de las bombas abarca una revisión visual y una comprobación funcional. Se examinan las bombas en busca de daños, desgaste y obstrucciones. Asimismo, es importante verificar los valores de presión y caudal, así como el consumo de energía, para asegurar que operan de manera óptima.
Para prolongar la vida útil de las bombas y minimizar los tiempos de inactividad, se deben implementar medidas de mantenimiento periódicas. Estas incluyen la limpieza de filtros y cuerpos de bomba, así como la sustitución de piezas de desgaste como juntas, anillos deslizantes o cojinetes. El mantenimiento e inspección profesional de las bombas no solo son importantes para el funcionamiento fiable de la EDAR, sino también para la protección del medio ambiente.
Soplantes: Oxigenando el Proceso Biológico
En procesos como el de lodos activados, las soplantes son esenciales para suministrar el aire necesario en las etapas que requieren aireación. El mantenimiento de las soplantes implica el cambio de prefiltros, asegurar el correcto funcionamiento del sistema de lubricación, observar los valores de temperatura y presión de lubricación, realizar inspecciones de rodamientos o acoplamientos y la limpieza de los refrigeradores.
Válvulas y Actuadores: Controlando el Flujo
Las válvulas son componentes esenciales en los sistemas de control de fluidos de las EDAR, regulando el movimiento, el caudal y la presurización de los líquidos. Los actuadores, por su parte, son los encargados de accionar la apertura y el cierre de estas válvulas, conformando los sistemas mecánicos de la automatización. El mantenimiento regular de las válvulas incluye la inspección de fugas, corrosión o bloqueos en su cuerpo, así como la revisión del vástago y las juntas de empaquetadura. En cuanto a los actuadores, se debe verificar la solidez de las conexiones, la correcta alimentación eléctrica o neumática, la suavidad del movimiento y el funcionamiento de los finales de carrera.
Debido a los fluidos corrosivos y abrasivos, y a la actividad constante, las EDAR someten a las válvulas a condiciones extremas. Válvulas poco fiables pueden generar fugas, fallos en los procesos y reparaciones constantes, incrementando la carga de trabajo y los costos de mantenimiento. Proveedores especializados ofrecen soluciones de válvulas automatizadas diseñadas para el tratamiento de aguas residuales, con amplia experiencia en el sector.
Tuberías: La Red de Conexión
Cada sección de una planta de tratamiento está interconectada por una extensa red de tuberías. Es fundamental realizar inspecciones para detectar fugas en las juntas y obstrucciones internas. Durante el mantenimiento, se debe evaluar la posible corrosión, especialmente en las áreas expuestas a fluidos corrosivos.
Sistemas de Aireación: Clave para la Biología
Los sistemas de aireación inyectan oxígeno disuelto en el agua, un elemento vital para la actividad microbiológica. Además del mantenimiento de los ventiladores, es crucial verificar que los aireadores, como los difusores, no estén obstruidos o dañados, ya que esto afecta directamente la eficiencia de la transferencia de oxígeno.
La inspección de los sistemas de aireación incluye la comprobación del suministro de aire, las membranas y la pérdida de presión. Se presta especial atención a que funcionen de manera óptima y a si requieren reparaciones o sustitución. Las medidas de mantenimiento también deben ser periódicas para prolongar su vida útil y minimizar tiempos de inactividad.
Equipos de Manipulación de Lodos: Tratando los Subproductos
Equipos como filtros prensa, centrifugadoras y espesadores trabajan con materiales que suelen ser muy abrasivos y corrosivos. Su mantenimiento requiere atención específica para asegurar su longevidad y eficacia.
Filtros: Purificación Avanzada
Las instalaciones que emplean filtros de arena o filtros de membrana, como los sistemas de ósmosis inversa, buscan una purificación aún mayor del agua. El mantenimiento en estos casos incluye lavados rutinarios (como el retrolavado), la sustitución de medios filtrantes o membranas, la inspección de material filtrante perdido, la reparación de membranas, la supervisión de la diferencia de presión y el funcionamiento de las válvulas de control.
La Estructura del Mantenimiento: De lo Preventivo a lo Predictivo
La estrategia de mantenimiento óptima en una EDAR suele ser una combinación de diferentes métodos, adaptándose a las particularidades de cada instalación.
Mantenimiento Rutinario y Preventivo
El mantenimiento rutinario, que incluye tareas de inspección y limpieza, es la base para prevenir problemas. El mantenimiento preventivo va un paso más allá, programando intervenciones basadas en el tiempo o el uso para evitar fallos.
Mantenimiento Predictivo
El mantenimiento predictivo utiliza tecnologías de monitorización y análisis de datos para anticipar fallos antes de que ocurran. Esto implica el análisis de vibraciones, termografía, análisis de aceite y otras técnicas para evaluar la condición de los equipos en tiempo real.
Mantenimiento Correctivo
Aunque el objetivo es minimizarlo, el mantenimiento correctivo es necesario cuando ocurre una avería. La rapidez y eficacia en la reparación son cruciales para reducir el impacto en la operación. Las reparaciones deben abordarse de inmediato, ya que retrasarlas puede agravar el daño y llevar a una falla total del sistema. Un diagnóstico preciso del problema, la obtención de las piezas de repuesto necesarias y la ejecución de la reparación son pasos fundamentales.
La Gestión del Mantenimiento: Hacia la Eficiencia Operativa
Elaborar un programa de mantenimiento viable es el proyecto que transforma los conceptos de mantenimiento en acciones tangibles. Esto implica evaluar los equipos, determinar las tareas de mantenimiento rutinario, asignarles una frecuencia periódica, proporcionar los recursos necesarios (personal, piezas, herramientas) y establecer flujos de trabajo.
Tipos de mantenimiento: preventivo, predictivo, correctivo, proactivo📕 Diccionario Industrial #10
El uso de un Sistema de Gestión del Mantenimiento Asistido por Ordenador (GMAO) puede simplificar enormemente estas tareas, facilitando la gestión de órdenes de trabajo, el inventario de piezas, la documentación del historial de mantenimiento y la generación de informes.
Un buen mantenimiento no es solo una cuestión técnica, sino también de gestión financiera. Se trata de encontrar el equilibrio: no realizar un mantenimiento excesivo que suponga un derroche de dinero, ni uno insuficiente que provoque fallos costosos. Una gestión eficiente de las piezas de repuesto, asegurando la disponibilidad de la cantidad adecuada para evitar retrasos, es también fundamental. El análisis de datos históricos de mantenimiento y de equipos permite una mejora continua del plan.
Seguridad en las EDAR: Un Pilar Fundamental de la Inspección
Las inspecciones de maquinaria en las EDAR no solo se centran en la eficiencia operativa, sino también, y de manera crucial, en la seguridad de los operarios y del entorno. El personal de mantenimiento y control, así como otros trabajadores en la EDAR (jardinería, oficinas, laboratorio), están expuestos a una serie de riesgos generales que deben ser prevenidos.
Riesgos Generales y Medidas Preventivas
Los riesgos en las EDAR son variados e incluyen golpes por objetos que caen o están en movimiento, cortes, quemaduras, electrocución, incendios, explosiones, ahogamiento en líquidos, exposición a gases o vapores, y ataques de animales. Se han desarrollado fichas de control de riesgos específicas para cada colectivo de operarios, detallando las medidas preventivas necesarias.
Riesgos Químicos y Biológicos
Las EDAR manejan una gran cantidad de productos químicos y están expuestas a agentes biológicos patógenos presentes en las aguas residuales. El conocimiento y la aplicación de las normativas sobre riesgos químicos y biológicos, así como el uso de equipos de protección individual (EPIs) adecuados, son vitales. El almacenamiento correcto de productos químicos, la ventilación adecuada de las áreas de trabajo y la disposición de duchas de seguridad y lavaojos son medidas imprescindibles.
Anexo 1 y Anexo 2 detallan los riesgos asociados a agentes químicos y biológicos, respectivamente, proporcionando información crucial para la prevención. El Anexo 10 ofrece metodologías simplificadas para la gestión de agentes químicos.
Espacios Confinados y Atmósferas Explosivas (ATEX)
El trabajo en espacios confinados (Anexo 4) y el control de atmósferas explosivas (Anexo 6) son áreas de alto riesgo que requieren protocolos estrictos y permisos de trabajo específicos (Anexo 5). La acumulación de gases inflamables o tóxicos en estas áreas puede tener consecuencias fatales.
Riesgos Eléctricos
Los riesgos eléctricos (Anexo 7) son omnipresentes en una EDAR. El R.D. 614/2001 regula la protección de los trabajadores frente a los riesgos eléctricos. Las instalaciones deben ser revisadas periódicamente, asegurando que las conexiones sean adecuadas, los cables no estén dañados y se utilicen protecciones contra sobreintensidades. La prohibición de conectar equipos por los cables directamente y la necesidad de que las reparaciones eléctricas sean realizadas por personal cualificado son normas básicas.
Medidas de Emergencia y Primeros Auxilios
Disponer de planes de emergencia y primeros auxilios (Anexo 8) bien definidos y practicados es fundamental. Esto incluye la disponibilidad de botiquines, la formación del personal en técnicas de reanimación y la señalización clara de las salidas de emergencia y los equipos de seguridad.
Equipos de Protección Individual (EPIs) y Señalización
El uso correcto y la adecuada selección de los equipos de protección individual (Anexo 9) son esenciales. Esto abarca desde cascos y gafas de seguridad hasta guantes, calzado de seguridad, protección auditiva y respiratoria, según el riesgo específico. La señalización de seguridad, advirtiendo de peligros y recordando normas de actuación, juega un papel crucial en la prevención de accidentes.
Ergonomía y Manipulación Manual de Cargas
Las condiciones ergonómicas de los puestos de trabajo y la manipulación manual de cargas (Anexo 3) son aspectos importantes para prevenir lesiones musculoesqueléticas. Se deben evitar posturas forzadas, movimientos repetitivos y cargas excesivas. El uso de ayudas mecánicas y la aplicación de técnicas de manipulación adecuadas son primordiales. El límite de 25 kg para la manipulación manual de cargas, establecido por el Instituto Nacional de Seguridad e Higiene en el Trabajo, debe ser respetado.
La Normativa y la Evolución de las Inspecciones
La inspección de maquinaria, en un contexto más amplio, ha evolucionado significativamente. Los manuales y protocolos para la inspección de equipos de aplicación de productos fitosanitarios (EAPF), por ejemplo, se han ido redactando de acuerdo con las especificaciones de la Norma UNE-EN ISO 16122:2015, que ha sustituido a la anterior Norma UNE-EN ISO 13790:2004.
Este proceso de estandarización involucra a grupos de expertos de universidades españolas, quienes elaboran documentos originales para cada tipo de equipo. Estos documentos, una vez adaptados a la estructura marcada por la norma, son revisados por laboratorios de referencia. La aplicación de estas normas, como la que entró en vigor el 1 de junio de 2019 para equipos hidráulicos e hidroneumáticos móviles, asegura un parque de EAPF en estado adecuado, no solo para la protección ambiental, sino también para la seguridad y salud de los operarios, en línea con directivas europeas como la de Uso Sostenible (2009/128/CE) y la de Seguridad en las Máquinas (2009/127/CE).
Si bien el enfoque de este artículo se centra en las EDAR, la rigurosidad y metodología empleadas en la inspección de equipos fitosanitarios reflejan la importancia general de la inspección de maquinaria para garantizar la seguridad y la eficiencia en diversos sectores industriales. Los manuales y guías se complementan con boletines de resultados, certificados de inspección y listas de verificación (check lists), herramientas esenciales para documentar y comunicar el estado de los equipos.
Conclusión Parcial
La inspección de la maquinaria en las estaciones depuradoras de aguas residuales es un proceso multifacético que abarca desde el mantenimiento técnico de los equipos hasta la gestión rigurosa de la seguridad y el cumplimiento normativo. La adopción de estrategias de mantenimiento proactivas, la formación continua del personal y el uso de herramientas de gestión avanzadas son claves para optimizar la operación de las EDAR, proteger el medio ambiente y asegurar un entorno de trabajo seguro. La inversión en un programa de inspección y mantenimiento robusto se traduce directamente en una mayor fiabilidad operativa, menores costos a largo plazo y una contribución significativa al bienestar público y la sostenibilidad ambiental.
