El presostato, también conocido como interruptor de presión, es un componente electromecánico fundamental para la automatización y seguridad en sistemas que manejan fluidos o gases, como los compresores de aire. Su función principal es controlar un circuito eléctrico basado en la presión del fluido dentro de un sistema, activando o desactivando dicho circuito cuando se alcanza un nivel de presión preestablecido. Estos dispositivos son esenciales para mantener la seguridad y eficiencia del sistema, previniendo condiciones de sobrepresión que podrían dañar el equipo o causar accidentes.
Principio de Funcionamiento del Presostato
Un presostato funciona detectando cambios en la presión de un sistema y actuando como un interruptor. Cuando la presión alcanza un valor predeterminado, el mecanismo interno del presostato acciona un interruptor eléctrico, abriendo o cerrando un circuito. Este principio es vital para el funcionamiento de compresores de aire, donde el presostato regula el ciclo de encendido y apagado del motor en función de la presión acumulada en el calderín.

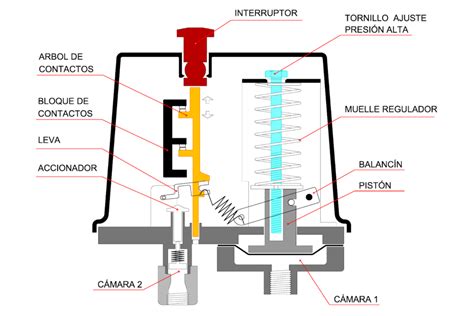

Los componentes principales de un presostato incluyen:
- Elemento sensible a la presión: Generalmente un diafragma, pistón o fuelle, que se deforma o desplaza en respuesta a los cambios de presión. En un compresor de aire, esta es la pieza que entra en contacto directo con el aire a presión dentro del calderín.
- Mecanismo de transmisión: Transmite el movimiento del elemento sensible al interruptor eléctrico.
- Interruptor eléctrico: Encargado de abrir o cerrar el circuito eléctrico. Puede ser un interruptor unipolar (NA o NC) o un interruptor conmutador.
- Rango de actuación (muelle principal): Determina a qué presión se activa el interruptor (punto de corte). Se ajusta comprimiendo o relajando un muelle principal.
- Diferencial o histéresis (muelle secundario): Define la diferencia de presión entre el punto de activación ("ON") y el de desactivación ("OFF"). Este ajuste evita un ciclado excesivo del motor.
Tipos de Presostatos: Mecánicos y Electrónicos
Existen dos tipos principales de presostatos: mecánicos y electrónicos. Cada uno tiene sus propias características y aplicaciones, ofreciendo ventajas únicas.
Presostato Mecánico

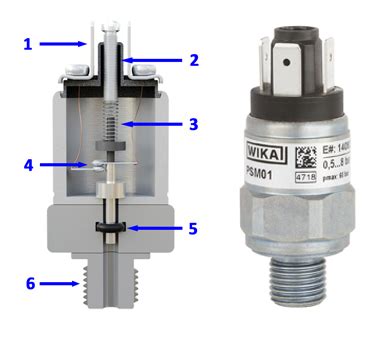

Un interruptor de presión mecánico opera basado en el movimiento físico de sus componentes internos. Principalmente, utiliza un resorte y ya sea un diafragma o un pistón para activar un microinterruptor eléctrico a niveles de presión predeterminados.
- Microinterruptor (A): Abre y cierra el circuito eléctrico.
- Pasador de operación (B): Conecta el movimiento mecánico de los componentes internos al microinterruptor.
- Pistón de operación (D): Componente móvil que reacciona a los cambios de presión, empujando cuando la presión alcanza un cierto nivel.
- Botón de disparo aislado (E): Permite la prueba manual o el reinicio del interruptor de presión.
- Presión de entrada (H): La presión del fluido entra al interruptor a través de esta conexión.
En resumen, la presión de entrada ejerce fuerza sobre el pistón, que se opone a la fuerza del resorte. Cuando la fuerza del pistón supera la del resorte, empuja el pasador de operación hacia el botón de disparo, activando el microinterruptor. Si la presión disminuye por debajo de la fuerza del resorte, el botón, el pasador y el pistón se alejan del microinterruptor, cerrando el circuito.
Presostato Electrónico
Un interruptor de presión electrónico monitorea la presión de un fluido y activa una señal eléctrica o salida cuando la presión alcanza un nivel especificado. Combina la detección de presión y la conmutación eléctrica en una sola unidad, ofreciendo un enfoque más sofisticado y versátil.
- Sensor de presión: Componente central que detecta cambios de presión y los convierte en una señal eléctrica.
- Unidad de control: Un microcontrolador o circuito digital que interpreta la señal del sensor basándose en umbrales programados.
Estos presostatos electrónicos suelen contar con una pantalla digital para configurar la función de conmutación, ofreciendo mayor precisión y facilidad de ajuste en comparación con los modelos mecánicos.
Instalación del Presostato en Compresores de Aire
La instalación adecuada de un presostato mecánico en un compresor de aire es crucial para su correcto funcionamiento y seguridad. El presostato se conecta al calderín del compresor, que es el tanque donde se almacena el aire comprimido.
Pasos para la Instalación
Seleccionar el punto de instalación: El presostato se enrosca típicamente en una de las salidas del calderín del compresor, a menudo en un conjunto de 5 vías que también puede incluir una válvula de seguridad y un manómetro. Es importante elegir un punto donde la medición de la presión sea representativa del sistema.
Preparar la conexión roscada: Antes de instalar el presostato, se recomienda envolver las roscas con cinta de teflón o aplicar sellador de roscas adecuado para asegurar un buen sellado y prevenir fugas de aire.
Instalar el presostato: Enrosque el presostato en el puerto de conexión del calderín. Apriételo a mano y luego use una llave ajustable para asegurarlo firmemente, evitando un apriete excesivo que podría dañar las roscas.
Conectar el cableado eléctrico: Este es un paso crítico que debe realizarse con la energía eléctrica desconectada. El presostato controla el ciclo de encendido y apagado del motor del compresor. Generalmente, el cable de alimentación del compresor se conecta a uno de los terminales del presostato, y otro cable sale del presostato hacia el motor. Es fundamental consultar el diagrama de cableado específico del fabricante del compresor y del presostato. Los terminales suelen ser:
- Terminal de entrada de la línea (Línea 1).
- Terminal de salida hacia el motor (Motor 1).
- En algunos casos, un terminal para la conexión del condensador de arranque.
- Un terminal de tierra para seguridad.
Establecer los límites de presión (Ajuste): Una vez instalado y cableado, se deben ajustar los límites de presión.
- Presión de parada (Rango): Se ajusta girando el tornillo grande (P). Al apretar este tornillo (sentido horario), se comprime el muelle principal, aumentando la presión necesaria para que el presostato corte la corriente y apague el motor. Al aflojarlo (sentido antihorario), se reduce la presión de corte.
- Presión de arranque (Diferencial/Histéresis): Se ajusta girando el tornillo pequeño (ΔP). Este tornillo regula la caída de presión necesaria para que el presostato vuelva a conectar la corriente y arranque el motor. Al apretar el tornillo pequeño, se aumenta la diferencia de presión entre el arranque y la parada. Al aflojarlo, se reduce esta diferencia.

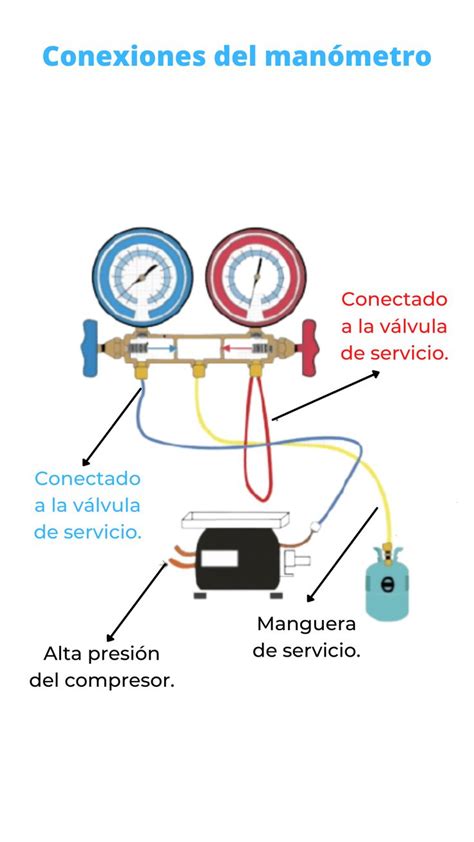

Para un ajuste preciso, se recomienda tener un manómetro en el sistema. El proceso típico es:
- Ajustar el tornillo grande (P) hasta que el compresor se detenga a la presión máxima deseada.
- Abrir un grifo de aire para liberar presión y ajustar el tornillo pequeño (ΔP) hasta que el compresor arranque a la presión mínima deseada.
- Realizar varios ciclos de arranque y parada para verificar que los ajustes son correctos y estables.
Importante: Nunca manipule los tornillos de ajuste con la corriente eléctrica conectada. El diferencial (ΔP) no debe ser demasiado pequeño, ya que esto puede provocar ciclos de arranque y parada muy frecuentes, acortando la vida útil del motor y del propio presostato. Un diferencial común para compresores de aire es de 1.5 a 2 bares.
Mantenimiento y Solución de Problemas
El mantenimiento regular de un motocompresor es importante para garantizar su funcionamiento eficiente y prolongar su vida útil. El presostato, como cualquier componente mecánico y eléctrico, puede presentar fallos.
Signos de un presostato defectuoso:
- El compresor no arranca.
- El compresor no se detiene y sigue generando presión hasta el límite de seguridad (si lo tiene) o hasta que se desconecta manualmente.
- El compresor arranca y se detiene de forma errática o muy frecuente.
- Fugas de aire constantes en la zona del presostato.
Solución de problemas comunes:
- Compresor no arranca: Verificar la alimentación eléctrica, las conexiones de los cables al presostato y la presión dentro del calderín. Si la presión es muy baja, el presostato debería haber iniciado el ciclo. Si la presión es alta, el presostato podría estar atascado en posición abierta.
- Compresor no se detiene: Verificar que la presión esté alcanzando el punto de ajuste de parada. Si la presión es alta y el compresor sigue funcionando, el presostato puede estar atascado en posición cerrada o el muelle de ajuste de corte (P) podría estar dañado o mal ajustado.
- Ciclos cortos: Un diferencial (ΔP) demasiado pequeño es la causa más común. Ajustar el tornillo pequeño (ΔP) para aumentar la diferencia entre el punto de arranque y parada.
Si el presostato está dañado, debe ser reemplazado por uno nuevo con las mismas especificaciones eléctricas y de rango de presión. El proceso de desmontaje es el inverso al de instalación: desconectar la energía, despresurizar el sistema y desenroscar el presostato.
CALIBRACIÓN PRESOSTATO. VIDEO EXPRES !
Aplicaciones del Presostato en Sistemas de Aire
Los presostatos son componentes esenciales en una amplia gama de aplicaciones industriales y residenciales, y los compresores de aire son un ejemplo primordial. En el contexto de los filtros de aire de un compresor, aunque el presostato no controla directamente el filtro, su correcto funcionamiento es vital para mantener la presión de trabajo adecuada. La acumulación de suciedad en los filtros de aire de admisión de un compresor puede dificultar la entrada de aire, lo que podría llevar a una menor eficiencia o, en casos extremos, a un sobrecalentamiento del motor si el sistema de refrigeración se ve comprometido. Sin embargo, el presostato en sí mismo actúa sobre la presión del aire comprimido en el calderín, regulando el ciclo de operación del compresor.
Los presostatos de compresores de aire se utilizan para monitorear y controlar la presión del aire del sistema. Aseguran que el compresor no opere por debajo de una presión mínima necesaria para su funcionamiento o por encima de una presión máxima que podría dañar el calderín o el propio compresor.
Presostato Mecánico vs. Presscontrol Electrónico
Al elegir entre un presostato mecánico y un controlador electrónico (Presscontrol o Flujostato) para un sistema de bomba de agua o similar, las diferencias son notables. Mientras que el presostato mecánico funciona estrictamente por límites de presión y requiere un calderín (tanque de expansión) para amortiguar las fluctuaciones, el Presscontrol electrónico combina sensor de presión y flujo. El Presscontrol arranca al detectar caída de presión y flujo, y se detiene al cesar el flujo, ofreciendo presión constante pero siendo más sensible a fugas. Para compresores de aire, el sistema tradicional con presostato mecánico y calderín es el estándar, proporcionando fiabilidad y durabilidad.
Consideraciones Técnicas al Elegir un Presostato
Al seleccionar un presostato, es crucial considerar varios factores para asegurar la compatibilidad y el rendimiento óptimo:
- Tipo de medio: El material de la carcasa y el sello debe ser compatible con el fluido. Para aire, el caucho de nitrilo butadieno (NBR) es adecuado.
- Presión: El presostato debe ser capaz de soportar la presión de trabajo máxima del sistema.
- Temperatura: El rango de temperatura de operación del presostato debe cubrir las temperaturas mínimas y máximas de la aplicación.
- Precisión y repetibilidad: La precisión indica qué tan cerca está el punto de activación del valor de presión real, mientras que la repetibilidad es la consistencia del punto de activación en múltiples ciclos.
- Histéresis (Diferencial): La diferencia entre el punto de conmutación y el punto de reinicio. Un ajuste adecuado evita el ciclado excesivo.
- Conexión de proceso: El tamaño y tipo de la conexión deben coincidir con la tubería o el equipo del sistema.
Entender el símbolo del presostato en los diagramas eléctricos, identificar sus partes y dominar su esquema de conexión es esencial para el mantenimiento y la automatización de sistemas de compresores de aire, evitando averías costosas y garantizando la operación segura del equipo.
