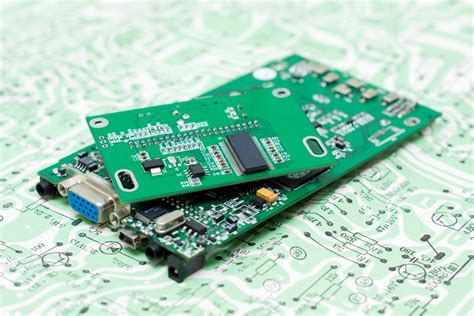

En el intrincado mundo del montaje, repaso y reparación de placas de circuitos impresos (PCB) para dispositivos electrónicos, surge una pregunta fundamental: ¿es esencial limpiar la PCB o se puede omitir este paso? La limpieza, si bien añade tiempo y coste al proceso, puede ser crucial para la longevidad y el correcto funcionamiento de los componentes electrónicos. Ignorar esta etapa, o realizarla de manera inadecuada, puede acarrear consecuencias perjudiciales, a menudo más graves que la propia suciedad inicial.
La Estética y la Percepción de Calidad
Para los fabricantes contratistas de PCB, la apariencia visual de una placa es un reflejo directo de su profesionalismo y la calidad de su trabajo. Un residuo de fundente, incluso si es transparente y graso, puede ser un motivo de alarma para los inspectores de control de calidad del cliente. Si este residuo se carboniza y forma puntos sobre las juntas de soldadura, puede ser fácilmente confundido con un defecto real, como un vacío o un "agujero de soplado" en la unión.
La Confiabilidad: Un Espectro de Necesidades
Los requisitos de confiabilidad de una PCB varían drásticamente según la naturaleza del producto final. En el caso de productos desechables, como un teclado de computadora, un fallo ocasional no representa una catástrofe. En tales escenarios, un proveedor de servicios de emergencia podría optar por fundentes "sin limpieza" y prescindir del proceso de limpieza posterior.
Sin embargo, la balanza se inclina drásticamente hacia la limpieza rigurosa cuando se trata de componentes electrónicos críticos. Para dispositivos como los marcapasos, donde un fallo de la placa podría tener consecuencias mortales, los estándares de limpieza son extremadamente elevados. En estos casos, la limpieza después del montaje y de cualquier repaso posterior es obligatoria, y todo el proceso debe ser sometido a pruebas exhaustivas para garantizar su eficacia y reproducibilidad.
La Química Oculta Tras los Residuos de Fundente
La mayoría de las personas entienden la importancia de la preparación de superficies para la pintura: una superficie limpia asegura una adherencia duradera. De lo contrario, la pintura se levantará y desprenderá rápidamente. La misma lógica se aplica a la capa de conformación en las PCB, incluso cuando la contaminación proviene de fundentes clasificados como "sin limpiar".
El término "sin limpiar" se refiere a la cantidad de material iónico que permanece en la placa después del proceso de soldadura. Si estos residuos de fundente no se eliminan antes de la aplicación del revestimiento protector, es común observar que dicho revestimiento se levanta o se despega de la superficie de la placa. Para agravar el problema, muchos revestimientos son semipermeables, permitiendo una cierta "respiración" de la placa.

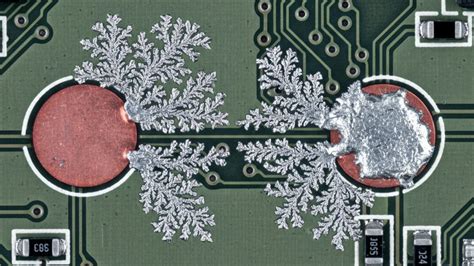

Las partículas polares o iónicas que quedan de los residuos de fundente y otras fuentes, al exponerse a la humedad del aire ambiente y al paso de corriente eléctrica, pueden formar cadenas o ramas conocidas como dendritas.
Comprendiendo los Contaminantes Iónicos y Polares
Los contaminantes iónicos son restos de fundentes que permanecen en la PCB tras el proceso de ensamblaje. Estos compuestos iónicos, aunque eléctricamente neutros en su conjunto, se mantienen unidos por fuerzas electrostáticas. Al exponerse al agua, se disocian en cationes (cargados positivamente) y aniones (cargados negativamente). Un ejemplo clásico es la sal de mesa (cloruro de sodio), compuesta por un catión de sodio y un anión de cloruro.
Por otro lado, los compuestos polares presentan una carga positiva en un extremo de la molécula y una carga negativa en el otro, pero estas moléculas no se separan.
Fuentes Adicionales de Contaminación
El proceso de relleno de la placa con componentes también puede introducir contaminantes iónicos o conductores. Los propios componentes pueden transportar aceites, fluidos de corte, biocidas y productos anticorrosivos. Además, existen materiales no iónicos comunes que pueden afectar las etapas de montaje, como aceites de procesamiento y agentes de desmoldeo.
El agua, un contaminante polar, desempeña un papel crucial al facilitar la disociación de otros materiales iónicos, sentando las bases para fallos eléctricos como el crecimiento dendrítico o la Migración Electroquímica (ECM).
Químicos de Grabado y Residuos de Fundente
Los químicos de grabado, utilizados en la fabricación de PCB, son altamente conductores y a menudo corrosivos. Sin embargo, los residuos de fundente son una preocupación más generalizada. Los fundentes, ya sea en forma líquida, de alambre con núcleo o de pasta, pueden dejar residuos que, si no se eliminan, provocan graves defectos de fiabilidad.
Los residuos de fundentes conductores comunes del proceso de soldadura pueden incluir activadores, aglutinantes, componentes reológicos y saponificadores sin reaccionar. Estos pueden ser ácidos (abiéticos, adípicos, succínicos), bases (compuestos amino) o componentes similares a los "jabones" (iones fosfato y sulfato). Todos ellos deben ser eliminados del sustrato mediante procesos de limpieza rigurosos, ya sea con disolventes o con productos químicos acuosos utilizados en limpiadores industriales.
Incluso los productos químicos utilizados en el propio proceso de limpieza pueden dejar residuos, especialmente en los sistemas de limpieza acuosos. Muchos utilizan saponificadores para neutralizar y emulsionar los residuos de fundente, facilitando su eliminación. Sin embargo, estos componentes son altamente polares e iónicos y, si no se eliminan correctamente, pueden contribuir al crecimiento dendrítico o a la ECM. Además, se suelen incorporar preventivos de la corrosión y agentes tensoactivos, que también deben ser eliminados junto con los sustratos.
Pruebas de Contaminación Iónica
La contaminación iónica se evalúa mediante diversas pruebas para garantizar la limpieza de las PCB. Un control de calidad deficiente en cualquier etapa, desde la fabricación de las PCB hasta la soldadura, la colocación de componentes y la limpieza final, puede ser una fuente de contaminación. La implementación de procedimientos operativos estándar estrictos y pruebas de validación rigurosas son fundamentales para prevenir fallos catastróficos de fiabilidad.
El Misterio del Residuo Blanco
El residuo blanco en las PCB suele ser un síntoma de una limpieza ineficaz. Los residuos de fundente conductor comunes, mencionados anteriormente, pueden manifestarse de esta forma. Generalmente, estos residuos blancos pueden eliminarse con un limpiador de fundente específico. Si el problema radica en una solvencia insuficiente del proceso de limpieza original, puede ser necesario recurrir a un limpiador de disolvente más potente. A menudo, se requiere agitación para eliminar los residuos, lo que se puede lograr con una toallita, un hisopo, un cepillo o un aerosol con accesorio de cepillo.
como desoldar chip de video MSD del tipo BGA, método basico
Métodos de Extracción de Fundente
La extracción de fundente de una PCB puede realizarse de diversas maneras, adaptándose a diferentes volúmenes de producción y requisitos de limpieza.
- Limpieza Manual en Mesa de Trabajo: Ideal para ensamblaje, paso y reparación de PCB de bajo volumen. Estos métodos son laboriosos y la repetibilidad puede variar entre operadores.
- Aerosol: Los extractores de fundente en aerosol ofrecen un sistema sellado que garantiza un disolvente fresco en cada aplicación, además de la agitación proporcionada por la presión y el patrón de pulverización.
- Inmersión Líquida: Las PCB se sumergen en bandejas o cubos de limpiador con disolvente, utilizando herramientas como hisopos y cepillos para sustratos resistentes.
- Ultrasonidos: Utilizan ondas sonoras para crear implosiones dentro del residuo de fundente, rompiéndolo y levantándolo de la PCB. A menudo, estos equipos permiten calentar el disolvente para mejorar la eficacia, pero solo deben usarse con extractores de fundente no inflamables. La contaminación cruzada es una preocupación, por lo que se debe cambiar el disolvente con regularidad.
- Desengrasante de Vapor: Considerado el proceso de limpieza de mayor precisión, utilizado en componentes aeroespaciales y médicos. Las PCB pasan por un sumidero de disolvente hirviendo, un sumidero de enjuague ultrasónico y se enjuagan en vapores de disolvente.
- Extractor de Fundente por Lotes: Similar a un lavavajillas para placas de circuitos electrónicos.
- Extractor de Fundente en Línea: Se asemeja a un túnel de lavado para PCB, donde las placas se mueven a través de zonas de lavado, enjuague y secado en una cinta transportadora.
El Impacto del Tipo de Fundente en la Limpieza
El tipo de fundente utilizado tiene una influencia significativa en el proceso de limpieza.
- Fundentes R, RA y RMA: Generalmente más fáciles de eliminar con extractores de fundente estándar y alcohol isopropílico.
- Fundentes "Sin Limpiar": Diseñados para permanecer en la PCB, pueden ser más difíciles de eliminar. Pueden requerir extractores de disolvente más agresivos, agitación adicional (como cepillado) o disolventes calentados.
- Fundentes Acuosos: Normalmente diseñados para su eliminación en sistemas de limpieza por lotes o en línea con agua desionizada o agua con un saponificador.
La regla general es hacer coincidir el extractor de fundente con el tipo de fundente. Esto puede ser un desafío para los fabricantes que deben manejar diversos fundentes según las especificaciones de sus clientes.
Variables Clave en el Proceso de Limpieza
Un proceso de limpieza repetible y eficaz depende del control estricto de varias variables:
- Tipo de Fundente: Como se mencionó, influye directamente en la dificultad de la limpieza.
- Fundentes de Alto Contenido en Sólidos: La limpieza de PCB que utilizan una mezcla de tecnologías de soldadura puede ser particularmente desafiante.
- Cantidad de Fundente: Una capa más gruesa de residuo de fundente presenta más suciedad que eliminar y puede crear "presas" de fundente bajo componentes con poca separación.
- Temperatura de Soldadura: Las temperaturas más altas tienden a endurecer los residuos de fundente, dificultando su eliminación.
- Soldadura sin Plomo: Generalmente requiere temperaturas de soldadura más altas y fundentes más activados.
- Tiempo entre Soldadura y Limpieza: No es raro que los residuos de fundente blanco aparezcan si la limpieza se retrasa, por ejemplo, de viernes a lunes. Si surgen problemas de limpieza inesperados, es crucial revisar el proceso y determinar si ha habido algún cambio.
El Secreto de la Limpieza Manual Efectiva
La forma más común de limpiar residuos de fundente en zonas de reparación es saturar un trapo de algodón o espuma con alcohol isopropílico u otro disolvente y frotar la zona. Si bien esto puede ser aceptable para fundentes "sin limpiar" cuando el objetivo es una PCB visualmente limpia, puede no ser suficiente para fundentes más activados como RA o acuosos.
El pequeño secreto es que los residuos de fundente no se evaporan junto con el disolvente. El disolvente puede disolver el fundente, y parte de los residuos se absorberán en el trapo, pero la mayoría se depositarán de nuevo en la superficie de la placa.
Una mejora rápida y sencilla es enjuagar la placa después de limpiar la zona de reparación. Mientras el disolvente aún está húmedo, rocíe toda la placa con un limpiador de flujo en aerosol. El disolvente limpiador se rocía a través de un cepillo, lo que permite aumentar la agitación frotando mientras se rocía. Para absorber los residuos de fundente, se puede colocar un limpiador de policelulosa sin pelusa sobre el área de reparación y rociarlo mientras se frota.
El uso de un accesorio de paja permite un rociado más controlado, minimizando el desperdicio de disolvente y dirigiendo con precisión su aplicación. La paja también es útil para dirigir el disolvente debajo de los componentes. Los mejores resultados se obtienen cuando se tratan tanto las esquinas como los lados de cada componente contaminado. Dirigir el disolvente directamente a las esquinas ayuda a romper los depósitos de fundente allí acumulados, creando más canales para el paso del disolvente al abordar los lados.
La elección entre un rociado oscilante o estacionario depende del tamaño del componente. Para componentes pequeños, un rociador estacionario suele ser suficiente. Sin embargo, para componentes más grandes, un rociador oscilante de un lado a otro del componente logra una mayor limpieza. En las pruebas, el ángulo exacto de la paja (30º, 45º o 60º con respecto a la placa) no tuvo un impacto significativo; los ángulos generales hacia abajo o hacia arriba fueron suficientes. Para maximizar la eficacia de la paja, se debe considerar la dirección en la que deben desplazarse los residuos. Al rociar debajo de un componente, se debe apuntar cerca de la placa en un ángulo que guíe el disolvente hacia abajo.
Los cepillos y trapos de mano a menudo dejan la placa más sucia de lo que estaba inicialmente. Estos métodos tienden a esparcir fundente parcialmente disuelto alrededor de los componentes, que luego se seca, dejando un residuo blanco. Los paños de espuma de poliuretano no resistieron bien la aplicación, volviéndose endebles con disolventes agresivos y rompiéndose fácilmente. Otro problema con las herramientas de mano es la rápida evaporación del disolvente.
Los mejores resultados se obtienen cuando se utiliza un enjuague final, asegurándose de no dejar que la placa se seque por completo.

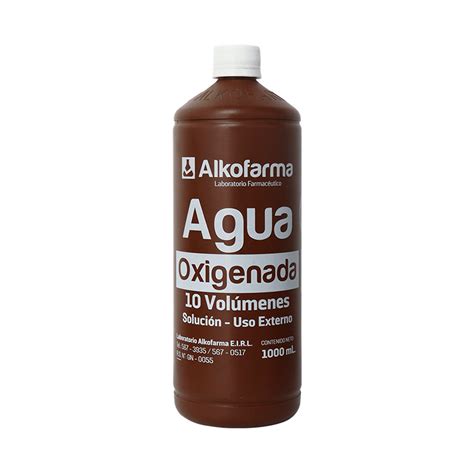

El Agua Oxigenada: Un Aliado Multifacético
El agua oxigenada, o peróxido de hidrógeno (H₂O₂), es un compuesto químico conocido por sus propiedades desinfectantes y limpiadoras. Si bien su uso más común es como antiséptico para heridas, sus aplicaciones se extienden a diversas tareas del hogar y, de manera más relevante para este contexto, a la limpieza de superficies y la eliminación de contaminantes.
El peróxido de hidrógeno está disponible en diversas concentraciones, típicamente diluido en agua. Las concentraciones domésticas suelen ser bajas, pero incluso en estas diluciones, el agua oxigenada es eficaz para eliminar microbios y actuar como un limpiador antibacteriano. Su capacidad para matar bacterias y gérmenes se debe a la oxidación.
Aunque no es un disolvente directo para los residuos de fundente de soldadura en el sentido tradicional, el agua oxigenada puede ser útil en ciertos aspectos de la limpieza general de la electrónica, especialmente en la desinfección de superficies y la eliminación de moho o bacterias que puedan proliferar en ambientes húmedos.
Usos del Agua Oxigenada en el Hogar y su Relevancia Potencial
El agua oxigenada se utiliza para:
- Contrarrestar el moho: Aplicada sobre zonas afectadas por la humedad, ayuda a eliminarlo.
- Limpiar la nevera: Una solución de agua oxigenada diluida en agua se usa para desinfectar el interior, eliminando olores.
- Desinfectar ollas y sartenes: Mezclada con bicarbonato de sodio, forma una pasta limpiadora.
- Tablas de cortar: Después de lavarlas, rociar con agua oxigenada y dejar secar desinfecta la superficie.
- Esponjas y estropajos: Remojar en una solución de agua oxigenada y agua caliente ayuda a eliminar bacterias.
- Cristales relucientes: Pulverizar agua oxigenada y frotar con papel de periódico devuelve el brillo a vidrios y cristales.
- Limpieza de ropa: Actúa como blanqueador y quita manchas (vino, sudor) en ropa blanca.
Si bien estos usos no se aplican directamente a la eliminación de residuos de fundente de soldadura, demuestran la versatilidad del agua oxigenada como agente de limpieza y desinfección. En el contexto de la limpieza de PCB, podría considerarse para la desinfección general de la placa o para abordar contaminaciones biológicas, siempre y cuando se utilice con precaución y se asegure su completa eliminación para evitar interacciones no deseadas con los componentes electrónicos.
La Limpieza Química y Mecánica de Soldaduras
La decoloración y otras imperfecciones superficiales causadas por la soldadura, conocidas como "tinte térmico", son el resultado del daño a la capa de óxido de cromo del acero inoxidable debido al calor. Restaurar esta capa protectora es vital para mantener la resistencia, forma y apariencia del acero.
- Limpieza Mecánica: Implica frotar la superficie con un material más duro que el acero inoxidable. Abrasivos como lijas o discos planos eliminan material base y salpicaduras. Los discos de láminas son útiles para difuminar y preparar la superficie para pintura o recubrimiento. Sin embargo, los métodos mecánicos pueden dañar la superficie, crear surcos microscópicos que aceleran la corrosión y presentan riesgo de contaminación. Además, son laboriosos y requieren habilidad.
- Limpieza Química: La "pasta decapante" es un producto común. Se aplica y se deja actuar, luego se retira y se neutraliza la superficie. Estas pastas contienen sustancias tóxicas como ácidos fluorhídrico y nítrico, que son peligrosas para la salud. Por ello, su uso se restringe a talleres industriales equipados adecuadamente.
- Limpieza Electroquímica: Un método más novedoso y seguro. Utiliza un cepillo conductor para aplicar un líquido limpiador electrolítico. La corriente eléctrica acelera el proceso de limpieza y pasivación, restaurando la resistencia a la corrosión. Herramientas como el TIG Brush son pioneras en este método, eliminando la necesidad de sustancias peligrosas y procesos tediosos.
La Pasta de Soldadura y sus Residuos
La pasta de soldadura es esencial para muchos procesos de soldadura, pero los residuos que deja tras su uso pueden ser problemáticos. Estos residuos afectan la estética y pueden interferir con procesos posteriores o el rendimiento del producto final.
Los residuos de pasta de soldadura contienen flujos (para evitar la oxidación) y aglutinantes, que pueden dejar sales y óxidos difíciles de eliminar. El tipo de metal soldado también influye en la naturaleza del residuo.
Métodos para Eliminar Residuos de Pasta de Soldadura:
- Raspado y Cepillado Manual: Para residuos suaves, un raspador de plástico o metal y un cepillo de alambre pueden ser suficientes. Preferiblemente usar raspadores de plástico para evitar rayar superficies delicadas.
- Lijado: Utiliza papel de lija de diferentes granos. Requiere habilidad para un acabado uniforme y evitar el lijado excesivo.
- Disolventes: Acetona, alcohol isopropílico o removedores especializados pueden disolver los residuos. Se aplican con un paño o esponja y se frota el área afectada.
- Decapado y Pasivación: Comúnmente usado en acero inoxidable. Implica el uso de soluciones ácidas para disolver óxidos y contaminantes. Productos como el gel decapante o la pasta decapante combinan estas funciones.
- Explosión Abrasiva: Un método mecánico eficaz que impulsa partículas abrasivas a alta velocidad contra la superficie. Requiere equipo especializado y medidas de seguridad.
- Limpieza Ultrasónica: Genera ondas de sonido de alta frecuencia en una solución de limpieza para crear cavitación y eliminar residuos, especialmente en piezas pequeñas e intrincadas.
La elección del método depende de la naturaleza del residuo, el tipo de metal y los requisitos de acabado superficial.
Conclusiones sobre la Limpieza de PCB
La limpieza después de la soldadura no es una mera cuestión estética; es un proceso químico de neutralización y eliminación. El fundente se utiliza para eliminar óxidos y asegurar una buena unión intermetálica. La omisión de una limpieza adecuada puede llevar a problemas graves como la Migración Electroquímica (ECM).
Los criterios de éxito en la limpieza se definen mediante métricas cuantificables, como:
- Menos de 1.56 µg/cm² de equivalente de NaCl (límite histórico de IPC).
- Resistencia de aislamiento superior a 100 MΩ (Megaohmios).
- Cumplimiento de los criterios IPC-A-610 Clase 2 o 3.
- Crítico para la adhesión del recubrimiento conformado.
La selección del método de limpieza adecuado depende de la aplicación y las limitaciones específicas. Ignorar la limpieza de residuos activos es un riesgo que no se puede subestimar, especialmente en productos donde la fiabilidad a largo plazo es primordial. Las placas de circuito impreso deben estar no solo visualmente limpias, sino también químicamente neutras y preparadas para el campo de aplicación.
El uso de agua oxigenada, si bien útil para desinfección general y limpieza doméstica, no sustituye a los disolventes y procesos específicos necesarios para la eliminación de residuos de fundente de soldadura. La clave reside en comprender la química de los residuos, las limitaciones de cada método de limpieza y aplicar un proceso estructurado que garantice la fiabilidad a largo plazo de los dispositivos electrónicos.
