La gestión eficiente de los procesos de depuración de aguas residuales se ha convertido en una prioridad ineludible en la actualidad, impulsada por normativas medioambientales cada vez más estrictas. El equilibrio entre la consecución de una calidad de efluente óptima y el control riguroso de los costes operativos solo es factible mediante la implementación de sistemas de control automático.
Desafíos en la Automatización de Plantas de Depuración
Tradicionalmente, la introducción de medidas de automatización en plantas de depuración ha implicado la necesidad de realizar modificaciones o ampliaciones significativas en los sistemas de Control Lógico Programable (PLC) existentes. Este proceso suele requerir la elaboración de especificaciones técnicas detalladas, el desarrollo e implementación de algoritmos de control específicos, la revisión exhaustiva de su funcionamiento, la creación de interfaces de usuario (SCADA) y la documentación asociada. A menudo, estas tareas se externalizan a compañías especializadas, lo que genera costes considerables y retrasa la obtención de los beneficios esperados de la automatización. En el caso de plantas de tratamiento de aguas residuales pequeñas o de antigüedad considerable, la situación puede ser aún más compleja, pudiendo ser necesaria la sustitución del hardware del PLC e incluso de los accionamientos de planta. Estas circunstancias pueden llevar a la postergación o incluso a la cancelación de las iniciativas de automatización, al percibir una relación coste-beneficio desfavorable.
Módulos de Control Estandarizados: Soluciones Rápidas y Económicas
Ante estos desafíos, Hach Lange ha desarrollado los módulos de control estandarizados RTC (Real-Time Control). Estos módulos han sido diseñados específicamente para su aplicación en el tratamiento biológico de aguas residuales, permitiendo incorporar conceptos de automatización de manera rápida y económica. Esta solución resulta especialmente ventajosa para aquellas plantas que no cuentan con un departamento interno dedicado a la automatización o que carecen del soporte técnico necesario para la especificación de algoritmos de control. Incluso en plantas de tamaño mediano a grande, los módulos RTC ofrecen la posibilidad de automatizar subprocesos específicos de manera eficiente.
La filosofía de diseño de los módulos RTC se centra en su aplicación a tareas de automatización concretas, sin necesidad de modificar el software preexistente de la planta. En comparación con el método convencional de implementar algoritmos directamente en el PLC, los módulos RTC se caracterizan por una instalación y puesta en marcha rápidas y sencillas, permitiendo alcanzar los objetivos de ahorro de manera inmediata.
Existen diversos tipos de módulos RTC, cada uno diseñado para una función específica:
- P-RTC: Controla la dosificación de coagulante para la eliminación química de fosfatos.
- N/DN-RTC: Gestiona el control de la aireación en procesos intermitentes de eliminación de nitrógeno.
- N-RTC: Optimiza el control de la aireación en plantas con nitrificación en flujo pistón.
- SRT: Permite el control de la edad del lodo (Sludge Retention Time).
- ST-RTC: Controla la dosificación de reactivos en espesadores dinámicos.
- SD-RTC: Gestiona la dosificación de reactivos en procesos de deshidratación de lodos.
La Fiabilidad de las Mediciones: El Papel de Prognosys
El éxito de cualquier sistema de control de procesos depende intrínsecamente de la calidad y fiabilidad de las mediciones en tiempo real de las variables críticas del proceso. Para asegurar el estado óptimo de los instrumentos de medición, Hach Lange ha desarrollado Prognosys, un sistema de diagnóstico predictivo. Prognosys analiza diversas variables y señales emitidas por los sensores, proporcionando una indicación visual clara del estado y rendimiento de cada uno de ellos.
Este sistema no solo monitoriza el funcionamiento actual, sino que también anticipa y planifica las tareas de mantenimiento necesarias, indicando el tiempo restante hasta la próxima intervención requerida. La información se presenta de forma intuitiva mediante barras de colores (verde, amarillo, rojo) en el controlador de cada sensor, representando su estado de calidad y la necesidad de mantenimiento. Al interactuar con estas barras, el usuario accede a detalles pormenorizados sobre la calibración, señales de diagnóstico, niveles de reactivos y otras lecturas específicas del instrumento.
Esta visibilidad constante del estado de los instrumentos agiliza las labores de mantenimiento preventivo, la resolución de problemas y la respuesta ante incidencias. Es fundamental destacar que los módulos de control RTC también utilizan la información proporcionada por Prognosys para verificar si las mediciones de los instrumentos son lo suficientemente fiables como para ser empleadas en los bucles de control.

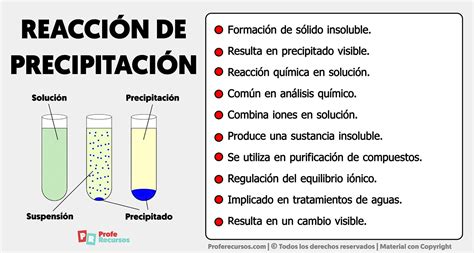

Optimización de la Eliminación Química de Fósforo
En el proceso de eliminación química de fósforo, que implica la adición de sales metálicas como cloruro férrico o sulfato de alúmina, el controlador P-RTC juega un papel crucial. Este módulo permite una dosificación precisa del reactivo en función de las necesidades reales del proceso, evitando gastos innecesarios y respondiendo de manera ágil a picos de demanda. El P-RTC calcula automáticamente la cantidad óptima de precipitante basándose en la carga de fosfato presente, asegurando el cumplimiento de los valores de salida requeridos de forma fiable.
Además de optimizar la dosificación, la reducción en el consumo de precipitantes minimiza la generación de lodos, lo que se traduce en una disminución de los costes asociados a su secado y posterior retirada.
El sistema P-RTC se nutre de la medición de ortofosfato en el punto de adición del reactivo, así como del caudal del licor mezcla en dicho punto. La medición de ortofosfato se lleva a cabo mediante el analizador colorimétrico Phosphax sc, complementado por la unidad de acondicionamiento Filtrax. Esta última extrae un pequeño caudal de permeado de membranas sumergidas en el punto de análisis, asegurando la representatividad de la muestra.
El módulo P-RTC integra algoritmos de control avanzados que le confieren gran adaptabilidad a diferentes configuraciones de planta. Puede operar tanto en modo de lazo cerrado como en lazo abierto. En el modo de lazo cerrado, la medición de ortofosfato se realiza aguas abajo de la adición de la sal metálica. Se establece un doble bucle PID que considera tanto la concentración de ortofosfato residual como el caudal actual en el punto de adición. Este control avanzado permite una respuesta rápida ante variaciones en el régimen hidráulico de la planta y confirma la correcta ejecución del proceso de eliminación química.
En casos donde la configuración geométrica de la planta imposibilita la instalación en lazo cerrado, el P-RTC puede operar en lazo abierto. En esta modalidad, la medición de la concentración de ortofosfato se realiza aguas arriba del punto de adición del reactivo.
Mejora de Procesos de Nitrificación y Desnitrificación
En procesos que emplean aireación intermitente, el módulo N/DN-RTC optimiza el control de los tiempos de funcionamiento y parada de la aireación, así como el punto de consigna de oxígeno. Esto se logra mediante la medición continua de la concentración de amonio y nitrato en el reactor, utilizando la sonda AN-ISE (electrodo selectivo de iones). Al ajustar el período de aireación estrictamente a la demanda de amonio, se optimiza el proceso de desnitrificación, lo que resulta en una reducción significativa de la concentración de nitrógeno total y un considerable ahorro energético.
Tratamiento Eficiente de Fangos
Los módulos RTC también ofrecen mejoras sustanciales en la eficiencia del tratamiento de fangos. El módulo SRT-RTC (Sludge Retention Time) se encarga de controlar la edad del lodo. Para ello, monitoriza la temperatura del agua y la concentración de sólidos tanto en los tanques de aireación como en el flujo de recirculación del lodo. El sistema determina la edad óptima del lodo y la cantidad de purga de lodo necesaria. Esta gestión contribuye a la estabilidad de la nitrificación y a la reducción del consumo energético asociado a la aireación.
Por su parte, el módulo ST-RTC (Sludge Thickening) optimiza la dosificación de polielectrolito en los espesadores dinámicos. El objetivo es obtener un lodo espesado estable y con una alta concentración de sólidos antes de su entrada al digestor, lo que potencia la producción de biogás. Este control se basa en la medición de la concentración de sólidos tanto a la entrada como a la salida del espesador.
Simulación y Modelado para la Optimización
La comprensión profunda de los procesos dentro de un reactor biológico es fundamental para su optimización. En este sentido, se han llevado a cabo estudios y simulaciones avanzadas, como el realizado en colaboración con la empresa DE RICO HERRERO GLOBAL S.L. Este estudio se centró en un reactor biológico configurado con un flujo pistón, compuesto por cuatro cubas lineales conectadas secuencialmente. Se modificó el sistema de recirculación, que anteriormente utilizaba dos bombas en el fondo con impulsión vertical.

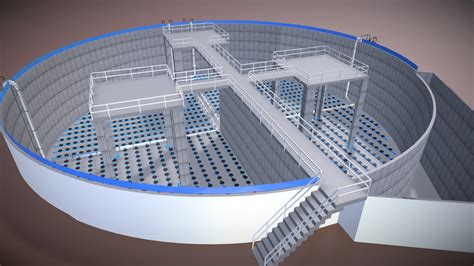

La simulación se realizó en régimen estacionario, empleando la tecnología de Volúmenes Finitos para garantizar una alta precisión. La inyección de burbujas de aire se llevó a cabo a través de difusores estratégicamente ubicados en su posición real, definiendo un caudal constante de aire en las áreas de inyección. La geometría tridimensional del reactor biológico se generó utilizando programas de diseño 3D, basándose en planos de la instalación y mediciones directas realizadas in situ.
El proceso de simulación numérica comenzó con la mallado del dominio fluido obtenido. Se prestó especial atención al refinamiento de la malla en zonas de interés crítico para el cálculo, como las áreas de inyección de aire y los aceleradores de corriente. Asimismo, se refinó la malla en la zona de la capa límite para caracterizar adecuadamente la condición de no deslizamiento cerca de las paredes. El mallado se abordó de forma progresiva, creando una malla para cada sección del reactor biológico para facilitar la combinación de mallas con geometrías modificadas. Con la malla de volúmenes finitos generada, se inició la simulación de las hipótesis de funcionamiento.
Introducción a CFD
Estos avances tecnológicos, como los módulos de control estandarizados RTC y las técnicas de simulación avanzada, representan un salto cualitativo en la optimización de los procesos de depuración de aguas residuales, permitiendo alcanzar mayores eficiencias, reducir costes operativos y cumplir con las exigentes normativas medioambientales.
