La gestión eficiente de las aguas residuales es un pilar fundamental para la salud pública y la preservación del medio ambiente. En el corazón de este sistema se encuentra el colector, un componente esencial que, aunque a menudo invisible, desempeña un papel crucial en el transporte de las aguas sucias desde nuestros hogares y establecimientos hasta las plantas de tratamiento. Comprender qué es un colector de depuradora y cómo funciona es adentrarse en la compleja red que garantiza el saneamiento de nuestras ciudades y pueblos.
Definición y Propósito del Colector
Según la Real Academia Española (RAE), un colector es "un conducto subterráneo en el cual vierten las alcantarillas sus aguas". En términos más amplios, se refiere al conducto principal de alcantarillado público al que las viviendas y edificios vierten sus aguas residuales. Estas aguas son conducidas a través de una red de colectores, que convergen en un colector principal. Su destino final es una estación depuradora de aguas residuales (EDAR) para su tratamiento, o en su defecto, su vertido controlado al medio natural.
La construcción de colectores de agua en poblaciones es importante porque permite mejorar el saneamiento de las aguas residuales. Se construyen bajo tierra, a menudo en el medio de las calles importantes, de manera que cada una de las viviendas de esa vía puedan conectarse para la evacuación apropiada de las aguas residuales. Cada conexión perteneciente a una vivienda se llama acometida o toma domiciliaria.
Tipos de Colectores según la Procedencia del Vertido
Los colectores pueden clasificarse de diversas maneras, y una de las más significativas es atendiendo a la procedencia del vertido que transportan. Esta clasificación nos ayuda a entender la complejidad de los sistemas de saneamiento y las decisiones de diseño que se toman para optimizarlos.
Unitarios: En este sistema, las aguas residuales domésticas y las aguas pluviales (provenientes de la lluvia) se transportan conjuntamente en el mismo conducto. Son, en general, los más económicos de construir, ya que requieren una única red de tuberías. Sin embargo, pueden presentar desafíos durante eventos de lluvia intensa, ya que el volumen de agua a transportar aumenta drásticamente, pudiendo sobrecargar el sistema y, en algunos casos, provocar vertidos sin tratar al medio ambiente si la capacidad de la EDAR se ve superada.
Separativos: Este sistema se caracteriza por el transporte independiente de las aguas residuales y las aguas pluviales en conductos distintos. Implica una mayor inversión inicial en construcción y un mantenimiento más complejo debido a la duplicidad de la red. La ventaja principal es que permite un tratamiento más eficiente de las aguas residuales, ya que no se diluyen con el agua de lluvia, y las aguas pluviales, que generalmente requieren un tratamiento menos intensivo o nulo, se gestionan por separado.
Pseudoseparativos: Se utilizan cuando no está completamente garantizada la separación total de las aguas residuales de las pluviales, a menudo debido a remodelaciones de redes existentes o a la imposibilidad de implementar un sistema separativo completo. La evacuación se realiza mediante conductos separados, pero el colector de aguas residuales se dimensiona de manera que pueda absorber una cantidad determinada de aguas pluviales. Este sistema busca un equilibrio entre la eficacia de la separación y la viabilidad económica y técnica.
Doblemente Separativo: Este es un sistema más complejo que distingue tres tipos de vertidos: aguas residuales urbanas, aguas residuales industriales y aguas pluviales. Cada uno de estos flujos se transporta en conductos diferentes e independientes, permitiendo una gestión altamente especializada y controlada de cada tipo de agua. Es común en áreas urbanas con una significativa carga industrial que requiere un tratamiento específico.
Dual: En este enfoque, el diseño de la calzada se optimiza para el transporte de parte de las aguas pluviales directamente por la superficie, además de utilizar el sistema subterráneo. Se establece así una dualidad de transporte: una parte del agua de lluvia fluye por la superficie y otra es recogida por el sistema subterráneo.
Combinado o Mixto: Como su nombre indica, estos sistemas son combinaciones de los otros sistemas mencionados. Pueden surgir de la necesidad de adaptar diseños a condiciones geográficas específicas, a redes existentes o a requisitos particulares de saneamiento.
Tipos de Colectores según el Procedimiento de Evacuación
Otra forma fundamental de clasificar los colectores es por el procedimiento de evacuación, es decir, por las fuerzas que impulsan el movimiento del agua a través de las tuberías.

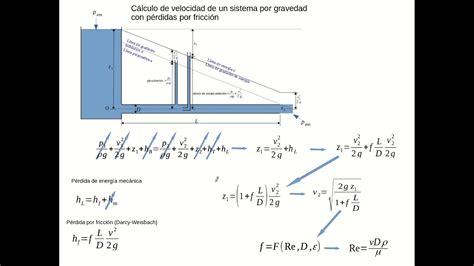

Por Gravedad: Es el método más común y eficiente. El agua circula debido a la pendiente inherente del colector. El diseño de esta pendiente es crucial: debe ser suficiente para asegurar un flujo constante y evitar la sedimentación de sólidos, pero no tan pronunciada como para generar velocidades excesivas que puedan erosionar las tuberías o causar cavitación. Los trazados de los colectores por gravedad pueden variar considerablemente, incluyendo:
- Canalización transversal a ríos de gran caudal: Los colectores se diseñan para cruzar ríos de gran tamaño.
- Canalización transversal con emisario: Similar a la anterior, pero con un conducto adicional (emisario) para la descarga.
- Canalización longitudinal o por zonas: El colector sigue la topografía a lo largo de un área o zona.
- Canalización en abanico: Los colectores se ramifican como los pétalos de un abanico.
- Canalización radial: Los colectores se extienden desde un punto central hacia la periferia.
Tanto los colectores como las uniones domiciliarias deben proyectarse con cierta pendiente para permitir el flujo de las aguas por gravedad. Sin embargo, es vital que esta pendiente no sea extrema, para evitar velocidades excesivas y el riesgo de erosión.
Por Elevación (Bombeo): Cuando la topografía del terreno o la presencia de obstáculos impiden la evacuación por gravedad, o cuando se necesita salvar un desnivel significativo sin recurrir a un sifón, se emplean estaciones de bombeo. Estas estaciones elevan mecánicamente las aguas residuales a un nivel superior para que puedan continuar su recorrido por gravedad.
A Presión o Circulación Forzada: En este sistema, el agua no solo depende de la pendiente, sino que se impulsa mediante la introducción de presión en la tubería. Esto ocurre cuando una sección del conducto opera "en carga", es decir, completamente llena de agua y bajo presión. Este método es útil en terrenos planos o con pendientes desfavorables.
A Vacío: Este sistema utiliza la depresión generada en un eyector de vacío para aspirar el agua. El agua llega por gravedad hasta el eyector, donde se produce una aspiración que arrastra el agua y los gases de la tubería. Es una solución ingeniosa para superar ciertas limitaciones topográficas o para sistemas de saneamiento descentralizados.
¿Cómo funciona una planta de tratamiento de aguas residuales?
El Colector de PVC y su Rol en el Saneamiento de Piscinas
Si bien el concepto de colector se asocia principalmente con el saneamiento urbano, también es fundamental en otros ámbitos, como el mantenimiento de piscinas. En este contexto, un colector de PVC es una pieza de vital importancia para la depuración del agua. Sin él, la canalización del agua hacia la depuradora sería mucho más compleja y menos funcional.
Un colector de PVC para piscina típicamente cuenta con múltiples entradas, generalmente tres en un lado y una en el opuesto, que se conectan a la bomba de filtración. Estas entradas corresponden a las diferentes formas en que el agua de la piscina es recogida para su tratamiento:
Skimmer: Este dispositivo, insertado en el muro de la piscina, recoge el agua de la superficie a través de compuertas batientes. El agua pasa por un cestillo que retiene las partículas más grandes antes de llegar a la bomba. Es crucial el mantenimiento regular de los skimmers y su correcta instalación para evitar fugas.
Sumidero: Actúa como el desagüe principal de la piscina. Va conectado al sistema de depuración y representa otra entrada al colector. Existen diversos tipos de sumideros, y su diseño está pensado específicamente para la evacuación de agua. Se puede utilizar para recoger agua de manera similar a un skimmer, previniendo el vaciado de la tubería en caso de fugas prolongadas en la piscina.
Toma de Aspiración: Esta entrada es fundamental para la conexión de limpiafondos, ya sean hidráulicos o manuales. El agua aspirada por el limpiafondos va directamente al cestillo de la bomba, por lo que es esencial limpiar este cestillo después de cada uso para eliminar los residuos recogidos.
Estas tres entradas se conectan al colector de PVC, que a su vez se une a la bomba de la piscina. Para regular el flujo de agua y la presión en cada entrada, es recomendable montar válvulas de bola en PVC. Esto permite optimizar la succión, especialmente para la utilización de limpiafondos hidráulicos.
Consideraciones de Diseño y Mantenimiento
Independientemente del tipo de colector, su diseño y construcción deben cumplir con normativas estrictas. Sus juntas deben ser herméticas para evitar filtraciones de aguas residuales al terreno circundante, lo cual podría contaminar acuíferos y suelos. Asimismo, la hermeticidad impide la entrada de agua de lluvia, infiltraciones del terreno o raíces de árboles, que podrían obstruir o dañar las tuberías.
El mantenimiento de los colectores es una tarea continua y esencial. La limpieza periódica, la inspección de posibles obstrucciones o daños, y la reparación de fugas son vitales para asegurar el correcto funcionamiento del sistema de saneamiento. Un colector bien mantenido no solo previene problemas ambientales, sino que también protege la salud pública y evita costosas reparaciones a largo plazo.
La ingeniería detrás de los colectores de depuradora es un testimonio de la importancia de la infraestructura oculta que sostiene la vida moderna. Desde la gestión de aguas residuales urbanas hasta el mantenimiento de una piscina, estos conductos subterráneos son los héroes anónimos que trabajan incansablemente para mantener nuestro entorno limpio y saludable.
