La Extracción de Polvo: Una Guía Exhaustiva de Tipos de Filtros y Sistemas

La aspiración y el filtrado industrial son componentes esenciales en cualquier entorno de producción. Su función primordial es eliminar del aire polvos, gases y contaminantes, salvaguardando la salud de los trabajadores y previniendo la contaminación ambiental. Aunque a menudo se consideran parte de un mismo sistema, es útil analizar la aspiración y el filtrado industrial como conceptos interrelacionados pero con roles distintos. El sistema de aspiración industrial se centra en la captación de partículas desde sus focos de emisión, utilizando campanas, tubos y centralitas. Por otro lado, los sistemas de filtrado industrial se encargan de la gestión de los residuos y del tratamiento del aire según la estrategia elegida.

Existen estructuras de ventilación que recirculan el aire al interior del edificio, mientras que otras lo evacúan al exterior, permitiendo la entrada de aire fresco. En ambos casos, el sistema de filtrado es crucial, tanto para la salud de los trabajadores como para el cumplimiento de normativas ambientales. La función de filtrado se lleva a cabo en el módulo de filtración o en etapas específicas distribuidas estratégicamente. Este proceso implica tratar el aire con filtros adecuados para eliminar polvo, impurezas y partículas en suspensión. El nivel de filtración requerido se determina según el tipo de instalación y los acondicionamientos a realizar.

La aspiración industrial se manifiesta en diversas formas, adaptándose a las necesidades específicas de cada entorno de trabajo. Sus aplicaciones abarcan una amplia gama de industrias, incluyendo la farmacéutica, alimentaria y energética, entre otras. La instalación de estos sistemas es vital en procesos como elaboraciones en seco sobre máquinas herramienta, operaciones químicas, farmacéuticas, de materias plásticas, procesos de amoladura, arenado, vaciado de silos, corte de mármol o corte por plasma. La incorporación de sistemas de aspiración y filtrado industrial conlleva una serie de beneficios significativos que impactan directamente en la salud de los trabajadores y la eficiencia en la producción.

Tipos de Sistemas de Aspiración Industrial

Los sistemas de aspiración industrial se diseñan para capturar, transportar y eliminar contaminantes desde múltiples puntos de trabajo hasta una unidad centralizada de filtrado. Estos sistemas pueden ser puntuales o continuos y, en muchos casos, se integran directamente con la maquinaria de proceso para capturar el contaminante en su punto de emisión.

• Sistema de Aspiración Centralizada Industrial: Esta solución avanzada permite transportar o eliminar material de una zona a otra a través de una red de tuberías fijas. Es ideal para instalaciones donde se requiere una cobertura amplia y una gestión centralizada de los contaminantes.

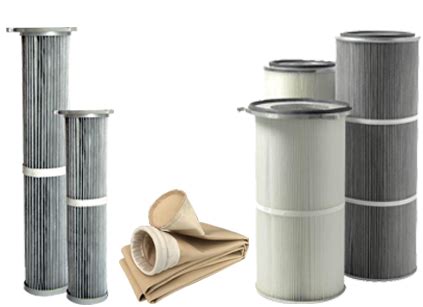

• Sistemas de Mangas: Estos sistemas son particularmente efectivos para fluidos con altas concentraciones de contaminantes. Se dividen en mangas de tela y mangas plisadas, ofreciendo una limpieza continua en diversas aplicaciones industriales. La carcasa metálica de estos filtros contiene numerosas mangas largas y estrechas de tejido filtrante. El aire cargado de partículas entra en la cámara del filtro y pasa a través de las mangas, quedando las partículas retenidas en su superficie interior. Periódicamente, las mangas se limpian mediante pulsos de aire comprimido en contracorriente o por agitación mecánica, desprendiendo la capa de polvo acumulada. Los filtros de manga son muy versátiles y pueden adaptarse a diferentes condiciones de proceso variando el tipo de tejido filtrante, como poliéster, polipropileno, PTFE, aramidas, entre otros.

• Sistemas de Cartuchos: Los filtros de cartucho son compactos y fáciles de reemplazar, siendo adecuados para la eliminación de partículas, olores y gases. Consisten en un cartucho cilíndrico de material filtrante plisado, habitualmente de papel o fibra de vidrio, encapsulado en un contenedor de plástico o metal. El plegado del medio filtrante maximiza la superficie de filtración en un volumen reducido. Pueden incorporar diferentes medios, como carbón activo para la adsorción de olores y gases o medios especiales para aplicaciones concretas. Su limpieza se realiza mediante impulsos de aire comprimido, manteniendo la eficiencia y evitando pérdidas de caudal.

Los Filtros de Aspiración Industrial: El Corazón del Sistema

Los filtros de aspiración industrial son componentes esenciales dentro de cualquier sistema de extracción y tratamiento del aire. Están diseñados para trabajar con distintos tipos de contaminantes, caudales de aire y condiciones operativas.

Filtros de Mallas

Los filtros de mallas son los más comunes en el entorno doméstico, aunque también se emplean en aplicaciones industriales ligeras. Suelen componerse de un sándwich de varias capas de malla metálica que retiene eficientemente la grasa y partículas gruesas. En el ámbito doméstico, son visibles en las campanas extractoras y, por lo general, son extraíbles y lavables, lo que permite su limpieza por el usuario y evita la compra de piezas de reemplazo.

Filtros Combinados

Estos filtros integran un filtro de mallas seguido de otro componente filtrante, como lamas de acero inoxidable. Esta combinación mejora la eficacia de filtración al capturar una gama más amplia de partículas.

Filtros de Carbón Activo

Diseñados específicamente para campanas de reciclado de aire, los filtros de carbón activo se ubican en el interior de la campana. Su función es retener humos y malos olores para devolver un aire limpio al ambiente. Pueden componerse de una "manta" de carbón activo (filtro de manta) o de una malla con bolitas de este material (filtro de gránulos). El carbón activado es un material altamente poroso con una gran superficie interna, capaz de adsorber moléculas de gas y vapor. Un solo gramo de carbón activado puede tener una superficie de más de 500 m², lo que le confiere una capacidad excepcional para adsorber contaminantes gaseosos. Son especialmente útiles en entornos con problemas de olores o contaminación química.

Filtros de Grasa

Estos filtros son una tecnología madura y ampliamente utilizada, especialmente en campanas extractoras de cocina. Su diseño, resultado de años de experiencia, se centra en la capacidad de filtrado de sustancias lipídicas y grasas presentes en los vapores de cocción. Los filtros de aluminio o acero inoxidable son filtros de grasa lavables, que no corren el riesgo de opacarse durante el lavado. Su mantenimiento regular, que suele implicar una limpieza cada 1-3 meses, es crucial para mantener la eficiencia.

Filtros HEPA y ULPA

Los filtros de alta eficiencia (HEPA - High Efficiency Particulate Air) y de ultra baja penetración (ULPA - Ultra Low Penetration Air) son componentes de alta tecnología diseñados para capturar partículas extremadamente pequeñas.

• Filtros EPA (Efficient Particulate Air): Se clasifican dentro del grupo E según la norma UNE EN 1822.

  • EPA E10: Eficiencia ≥ 85% y penetración ≤ 15%.
  • EPA E11: Eficiencia ≥ 95% y penetración ≤ 5%.
  • EPA E12: Eficiencia ≥ 99.5% y penetración ≤ 0.5%.Se utilizan como etapa final de filtración en aplicaciones que requieren un alto grado de pureza del aire, pero con exigencias menores que las de los filtros HEPA y ULPA.

• Filtros HEPA (High Efficiency Particulate Air): Compuestos por una densa red de fibras de vidrio o polipropileno, son ideales para entornos que demandan un alto nivel de pureza del aire, como hospitales, laboratorios, salas blancas, y las industrias farmacéutica y alimentaria.

  • H13: Eficacia de filtración global ≥ 99.95% para el MPPS (tamaño de partícula más penetrante) de 0,3 micras o superiores.
  • H14: Eficacia de filtración global ≥ 99.995% para el MPPS.

• Filtros ULPA (Ultra Low Penetration Air): Representan la máxima eficiencia de filtración según la norma UNE EN 1822, utilizados en aplicaciones que requieren un control estricto de la calidad del aire y una mínima concentración de partículas contaminantes.

Estos filtros son fundamentales en quirófanos, salas blancas y cualquier lugar donde la esterilidad sea primordial. La calidad del aire que respiramos en nuestro entorno laboral puede afectar significativamente la salud, el bienestar y la productividad de los empleados. La filtración de aire es esencial para eliminar partículas nocivas, contaminantes y alérgenos.

Filtros de Manta

Diseñados para capturar partículas de gran tamaño como polvo, pelos y fibras, los filtros de manta son muy versátiles y se utilizan en múltiples aplicaciones como entradas de aire a conductos, acondicionadores, refrigeradores, armarios eléctricos, compresores y cabinas de pintura. Se suministran en formatos de rollos, también conocidos como filtrina.

Filtros de Bolsa

Existen filtros de bolsa flexibles y rígidos. Los filtros de bolsa flexibles están diseñados para ofrecer una gran superficie de filtración en un espacio reducido, compuestos por un marco de acero galvanizado que soporta múltiples bolsas de material filtrante flexible. Los filtros de bolsa rígidos, también conocidos como filtros en V, proporcionan una solución robusta para aplicaciones exigentes, con un bastidor metálico que alberga múltiples bolsas rígidas dispuestas en forma de V. Estos filtros destacan por su alta capacidad de acumulación de polvo, baja pérdida de carga inicial y eficiencias de filtración de hasta el 90% para partículas finas.

La Importancia de la Extracción de Polvo en las Industrias

Los sistemas de extracción de polvo desempeñan un papel fundamental en industrias como la carpintería, la fabricación de metales y la industria farmacéutica. Estos sistemas ayudan a eliminar el polvo y las partículas nocivas del aire, mejorando la calidad del aire para los trabajadores.

• Mejora de la Salud de los Trabajadores: Reducir la exposición al polvo ayuda a prevenir enfermedades pulmonares y otros problemas de salud.
• Mejor Calidad del Aire: Un aire limpio conduce a una mayor productividad y a menos días de enfermedad.
• Cumplimiento Normativo: La extracción de polvo ayuda a cumplir con las normativas sobre calidad del aire.
• Mayor Vida Útil del Equipo: El polvo puede dañar la maquinaria, por lo que su eliminación puede ahorrar dinero en reparaciones.

Aproximadamente 2 millones de trabajadores en Estados Unidos enfrentan riesgos de salud a causa del polvo, pudiendo provocar enfermedades como la silicosis. Los lugares de trabajo con buenos sistemas de extracción de polvo reportan menos problemas respiratorios entre los trabajadores.

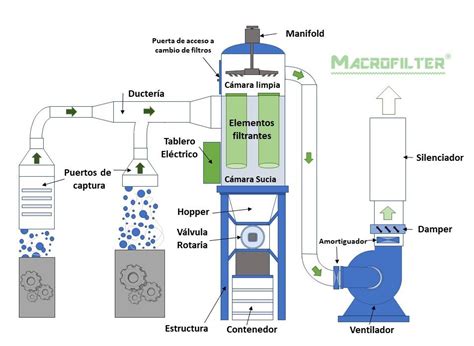

Componentes Clave de un Sistema de Extracción de Polvo

Un sistema de extracción de polvo eficaz se compone de varios elementos esenciales que trabajan en conjunto:

• Capucha de Captura: Atrapa el polvo y las partículas cerca de la fuente de generación.
• Conductos: Una red de tubos que transportan el aire cargado de polvo desde la fuente hasta el colector. Deben tener superficies lisas y un tamaño adecuado para evitar bloqueos y facilitar el flujo de aire.
• Colector de Polvo: La parte principal del sistema, donde se captura y almacena el polvo. Puede utilizar filtros, agua u otros métodos. Los colectores de polvo por chorro de pulso, por ejemplo, utilizan ráfagas de aire comprimido para limpiar los filtros de forma continua.
• Ventilador o Soplador: Genera la succión necesaria para mover el aire a través del sistema.
• Filtros: Atrapan el polvo y las partículas pequeñas antes de que el aire sea devuelto al ambiente. La elección del filtro depende del tipo de polvo. Deben limpiarse o reemplazarse periódicamente.
• Sistema de Control: Gestiona el funcionamiento del sistema, incluyendo encendido/apagado, ajuste de velocidad del ventilador y temporizadores.

Mantenimiento y Mejores Prácticas

El mantenimiento adecuado es crucial para la longevidad y eficiencia de los sistemas de extracción de polvo. Esto incluye:

• Inspecciones de rutina: Revisar periódicamente el sistema para detectar desgaste o daños.
• Reemplazos de filtros: Cambiar los filtros según las recomendaciones del fabricante.
• Monitoreo del rendimiento: Controlar el flujo de aire y detectar posibles disminuciones de rendimiento.
• Limpieza del sistema: Limpiar regularmente el área de recolección de polvo.
• Comprobación de fugas: Inspeccionar mangueras y conexiones para detectar y reparar fugas.
• Capacitación de usuarios: Educar al personal sobre el uso seguro y correcto del sistema.

Innovaciones en la Tecnología de Extracción de Polvo

Las innovaciones recientes han mejorado significativamente la eficiencia y sostenibilidad de los sistemas de extracción de polvo:

• Sistemas de Monitoreo Automatizado: Utilizan sensores para rastrear los niveles de polvo en tiempo real y ajustar automáticamente el proceso de extracción.
• Diseños Energéticamente Eficientes: Consumen menos energía gracias a la mejora del flujo de aire y la optimización de ventiladores.
• Materiales de Filtrado Mejorados: Nuevos filtros que capturan partículas más pequeñas de manera más eficaz, duran más y requieren reemplazos menos frecuentes.

La selección del sistema de extracción de polvo adecuado depende del tipo de industria, las características del polvo, el tamaño de la instalación, los requisitos reglamentarios y las necesidades de mantenimiento. Al considerar estos factores y aplicar las mejores prácticas de mantenimiento, las empresas pueden garantizar un entorno de trabajo más seguro, saludable y productivo.
