El correcto mantenimiento de diversos sistemas, desde baterías de plomo-ácido hasta depósitos de agua en vehículos recreativos, depende fundamentalmente de la monitorización precisa de los niveles de líquidos. En el caso de las baterías, especialmente las de ciclo profundo utilizadas en aplicaciones solares, el nivel del electrolito, compuesto principalmente por agua destilada y ácido sulfúrico, es un factor crítico para su rendimiento y longevidad. La observancia de estos niveles no solo asegura la eficiencia de la carga y descarga, sino que también previene daños irreversibles y garantiza la seguridad operativa.
La Importancia del Agua Destilada en las Baterías de Plomo-Ácido

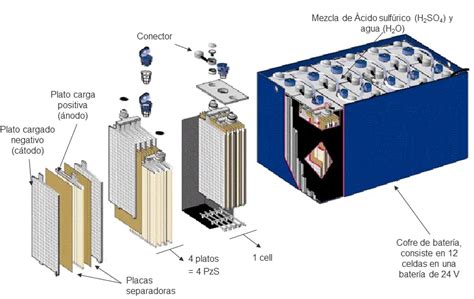

Las baterías de plomo-ácido, ya sean de placa plana o tubular, como las de tipo monobloque de 6V o 12V, o las de elemento de 2V como las OPzS, TOPzS o S-EPzS, comparten un comportamiento y una necesidad de carga similares. Si bien se consideran cargadas eléctricamente al 95% cuando alcanzan los 2.4V por elemento o celda, este estado no es el óptimo. Para lograr una carga del 100% y, crucialmente, para mezclar el ácido de manera uniforme, es indispensable un proceso de sobrecarga.
Durante esta sobrecarga, el voltaje por elemento puede ascender hasta los 2.5-2.55V, dependiendo de la profundidad de descarga diaria. Una vez completada la carga principal, la batería debe pasar a una fase de carga de mantenimiento o flotación, que se realiza a un voltaje de 2.23V por elemento. El mantenimiento de baterías solares abiertas, aunque relativamente sencillo, debe ser una práctica constante a lo largo de toda su vida útil para evitar su deterioro prematuro.
Indicadores de Flujo y Niveles: El Rol del "Visor Nivel Agua Destilada"
Para observar el correcto flujo del agua entrante en la batería y asegurar que los niveles de electrolito se mantienen dentro de los parámetros adecuados, existen accesorios específicos. Uno de ellos es el "indicador de flujo para sistemas Aqua-Fill", diseñado para observar el correcto flujo del agua entrante en la batería. Este tipo de dispositivos son particularmente útiles en el montaje de baterías solares, incluyendo las TOPzS, OPzS y S-EPzS, así como para paneles fotovoltaicos.
El mantenimiento de estas baterías abiertas es directo si se mantiene la constancia. Una comprobación mensual de los niveles del ácido es fundamental, asegurando que se encuentren entre las marcas de mínimo y máximo. Igualmente importante es la verificación de las densidades con un densímetro para confirmar que todos los elementos de la batería presentan la misma carga.
Comprobación de Baterías: Densidad y el "Ojo Mágico"
Saber cómo comprobar correctamente una batería es esencial. Si bien puede ser más sencillo en baterías de placa tubular de 2V que en las de monobloque, existen pautas universales. La primera es conocer la densidad del ácido de cada elemento. La densidad es un reflejo directo de la capacidad almacenada y su comportamiento es lineal, ofreciendo una idea precisa del estado de carga y salud de la batería.

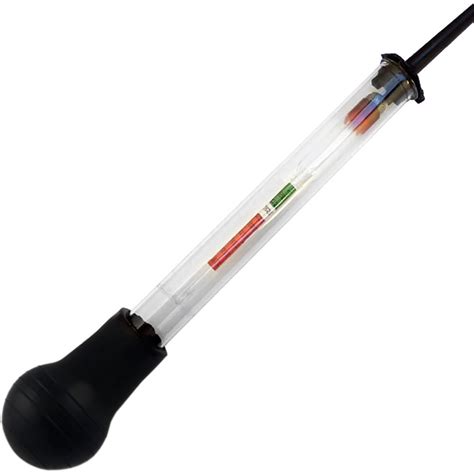

¿Qué es el "ojo mágico" de una batería? Se trata de un densímetro compacto integrado en la cubierta de la batería. Fabricado en plástico de alto impacto, contiene una o dos esferas pequeñas que se deslizan por una ranura. Al observar el ojo desde la parte superior, las esferas proyectan un color que indica el nivel de densidad del electrolito. Estas esferas flotan en función de la densidad del electrolito, la cual está directamente relacionada con el estado de carga de la batería. El "ojo mágico" actúa como un prisma óptico, y para una lectura precisa, la observación debe realizarse en un ambiente con suficiente luz. En la oscuridad, no reflejará ningún color.
Una batería plenamente cargada exhibe un electrolito con una densidad que oscila entre 1250 y 1290.
Sistemas de Monitoreo de Nivel para Diversas Aplicaciones
Más allá de las baterías, la monitorización precisa de niveles de líquidos es crucial en una variedad de contextos. En la vida camper, por ejemplo, gestionar los recursos hídricos es una tarea prioritaria. Saber cuántos litros quedan en el depósito de aguas limpias o cuánto falta para que el tanque de aguas grises se desborde es vital para planificar rutas y paradas técnicas.
Existen varios sistemas para medir estos niveles, adaptados a las particularidades de cada depósito y instalación:

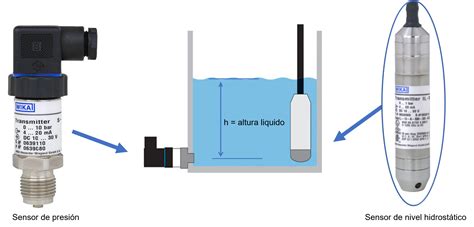

- Sensores de Conductividad: Este es el sistema más extendido y fiable para instalaciones permanentes. Consiste en varillas de acero inoxidable de diferentes longitudes introducidas en el depósito. Al entrar en contacto con el agua, cierran un circuito eléctrico, enviando una señal a un panel indicador. Marcas como Votronic ofrecen modelos cuyas varillas se pueden recortar para ajustar la altura exacta del depósito, proporcionando lecturas precisas por tramos (Reserva, 25%, 50%, 75%, 100%).
Sensores Ultrasónicos: Representan una revolución tecnológica en la fontanería camper. Se instalan en el exterior del depósito (generalmente en la parte inferior) mediante imanes o adhesivos. Emiten una onda de sonido que rebota en la superficie del líquido, calculando así el nivel exacto. Su principal ventaja es que no requieren perforar el tanque, evitando riesgos de fugas. La información se transmite directamente a un smartphone vía Bluetooth, permitiendo el monitoreo remoto de los niveles de agua limpia o gris sin necesidad de paneles ni cableado extenso. Ejemplos de estos sensores son los de las gamas Mopeka o E-Trailer.
Paneles Indicadores: Dispositivos como los InfoPanel de Büttner o las pantallas de Votronic ofrecen una lectura clara e inmediata mediante escalas LED de colores. Suelen ser modulares y discretos, integrándose fácilmente en el mobiliario.
Es importante destacar que para tanques de aguas grises o negras, no se deben utilizar sondas genéricas. Se requieren sensores diseñados específicamente para resistir la corrosión y evitar la adherencia de residuos, que podrían provocar lecturas erróneas.
Circuitos Integrados para Control y Alarma de Nivel
La automatización del control de niveles de líquidos puede lograrse mediante el uso de circuitos integrados. El circuito integrado ULN2803, por ejemplo, contiene un conjunto de ocho puertas inversoras implementadas con transistores NPN tipo Darlington. Esto permite soportar la conexión de dispositivos que demandan alta corriente, como motores paso a paso o relés, activados por señales de entrada de muy baja corriente.
Estos circuitos se utilizan comúnmente como salidas de sistemas digitales para activar actuadores, motores, displays o LEDs. Cuando la entrada (Input) recibe una tensión positiva (entre 3 y 5 voltios), los transistores conducen, conectando la salida (Output) al negativo de la alimentación. Al retirar la tensión de entrada, los transistores dejan de conducir y el dispositivo conectado se apaga. Una ventaja adicional es su amplio rango de operación de voltaje, permitiendo la conexión de dispositivos con alta demanda de corriente.
Para evitar fluctuaciones y conexiones/desconexiones erráticas cuando los niveles se aproximan a un límite, los LEDs pueden ser sustituidos por relés con temporización.
Funcionamiento de un relevador
Existen variantes de estos circuitos, como el ULN2003 y el ULN2004, que presentan diferencias mínimas, principalmente en el valor de la resistencia de entrada RB. Estos circuitos pueden ser la base para construir sistemas de alarma sonora o visual de nivel, como se ha documentado en diversas modificaciones y esquemas de montaje. El Buzzer (zumbador) puede ser sustituido por un relé de 12 VDC (siempre que su bobina consuma menos de 500 mA) para activar aparatos con voltajes más altos o alternos (ej. 230 VAC).
Válvulas y Sensores para la Medición y Control de Fluidos
En el ámbito industrial y de sistemas hídricos, las válvulas y sensores juegan un papel fundamental. Las válvulas de retención tienen la función de cerrar completamente el paso de un fluido en circulación cuando cesa la presión, siendo esenciales en cualquier instalación industrial.

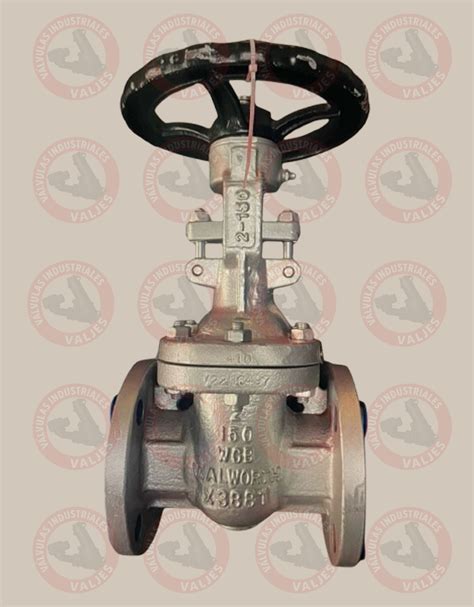

Por otro lado, las válvulas de compuerta eléctricas permiten o bloquean por completo el paso de fluidos en sistemas de conducción. Operadas mediante actuadores eléctricos, automatizan la apertura y el cierre, siendo ideales para control remoto en redes de agua potable, sistemas de riego, instalaciones industriales y plantas de tratamiento. Fabricadas en materiales resistentes como hierro fundido o acero, y equipadas con actuadores de alto rendimiento, ofrecen excelente hermeticidad, bajo mantenimiento y larga vida útil. Su diseño permite un paso recto sin restricciones, minimizando la pérdida de carga.
Para la medición de niveles y profundidades, se emplean sensores con distintos principios de medición, adaptados a requisitos específicos. Los sensores de burbujeo, como el OTT CBS, son compactos y se utilizan para mediciones de nivel en aguas superficiales. El Pozometro KL 010 es una herramienta manual para medir el nivel en aguas subterráneas, disponible en varias longitudes de cinta.
Los sensores con principios de medición de nivel más avanzados, como los integrados en el OTT FMS (que incluye el registrador OTT SensorLink 1000 y el sensor OTT RLS 500), ofrecen mediciones precisas. Las escalas limnimétricas de OTT son equipo básico en estaciones de medición de nivel o flujo de agua.
Caudalímetros de Gas: Una Aplicación Específica y Crítica
En el ámbito médico, los caudalímetros de gas son dispositivos esenciales para la administración de oxígeno o aire medicinal a pacientes. Incluyen un caudalímetro de oxígeno y un medidor de flujo de aire medicinal, utilizados para regular y humidificar el flujo de oxígeno. La precisión y fiabilidad de estos dispositivos son críticas para la seguridad del paciente, permitiendo no solo medir el flujo instantáneo sino también monitorizar el estado de absorción de oxígeno.
Es crucial destacar que el uso ilegal o inadecuado de medidores de flujo de gases medicinales ha provocado incidentes graves, incluyendo explosiones y lesiones. Por ello, se deben seguir estrictamente los procedimientos de uso:
- Añadir agua destilada a la botella humidificadora hasta la línea estándar.
- Antes de suministrar oxígeno o aire medicinal, insertar el tubo de gas en la entrada y girar el interruptor de ajuste de flujo en sentido contrario a las agujas del reloj para abrir la fuente de gas, permitiendo que el flotador se eleve lentamente.
- Si el nivel de agua desciende por debajo de la línea durante el suministro de gas, cerrar el interruptor de control de flujo, desenroscar la botella humidificadora y rellenar con agua destilada.
- Cuando el caudalímetro no esté en uso, la fuente de gas debe estar apagada.
La correcta gestión y monitorización de los niveles de líquidos, ya sea en el electrolito de una batería, en depósitos de agua o en sistemas médicos, es un pilar fundamental para la eficiencia, seguridad y longevidad de los equipos y sistemas involucrados. La tecnología ofrece una gama cada vez más amplia de herramientas, desde sencillos indicadores visuales hasta sofisticados sensores y sistemas de monitoreo remoto, permitiendo adaptar la solución a las necesidades específicas de cada aplicación.
