La filtración de líquidos es un proceso fundamental en una vasta gama de aplicaciones industriales y comerciales. Desde la purificación de agua para consumo humano hasta la producción de productos químicos, farmacéuticos y alimentos, la eliminación de partículas no deseadas es crucial para garantizar la calidad, seguridad y eficiencia de los procesos. Dentro de las diversas tecnologías disponibles, los filtros bolsa de acero inoxidable se han consolidado como una solución robusta, versátil y rentable, ofreciendo un rendimiento superior y una durabilidad excepcional.
Comprendiendo el Filtro Bolsa de Acero Inoxidable

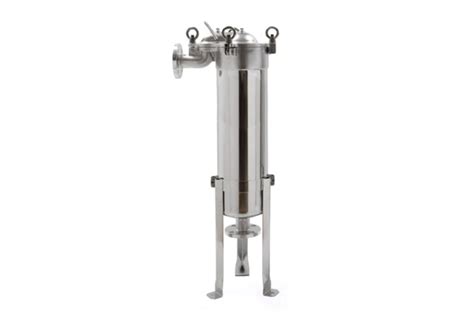

Un filtro bolsa en acero inoxidable es un dispositivo ingeniosamente diseñado para la eliminación de sedimentos y otras partículas sólidas de líquidos o gases. Su estructura principal, conocida como carcasa o cuerpo principal, está fabricada en acero inoxidable, un material reconocido por su excepcional resistencia a la corrosión, lo que lo hace ideal para su uso en entornos industriales donde puede entrar en contacto con sustancias químicas agresivas. Dentro de esta carcasa se alojan las bolsas filtrantes, el corazón del sistema, responsables de retener las impurezas. Las conexiones de entrada y salida permiten el flujo controlado del fluido a través del dispositivo.
Estos filtros son capaces de eliminar sedimentos con un micraje específico, abarcando un amplio espectro de tamaños de partículas, desde 200 micras hasta 1 micra. Esta capacidad de ajuste permite abordar una variedad de necesidades de filtración, desde la eliminación de partículas gruesas hasta la purificación de alta precisión.
Componentes Clave y Principio de Funcionamiento
La eficacia y durabilidad de los filtros bolsa en acero inoxidable radican en la sinergia de sus componentes clave. La carcasa, como se mencionó, proporciona la integridad estructural y la protección contra la corrosión. Las bolsas filtrantes son el elemento activo; son tubos reemplazables fabricados con diversos medios fibrosos, diseñados para capturar y retener partículas sólidas. Estos medios pueden incluir polipropileno (PP), poliéster (PE), nailon, politetrafluoroetileno (PTFE) o fibra de vidrio.
El principio de funcionamiento de un filtro de mangas para líquidos combina la filtración superficial y profunda. Cuando el líquido ingresa a la carcasa, fluye hacia el interior de la bolsa filtrante. Las bolsas suelen estar confeccionadas con fieltro punzonado o malla tejida, a menudo con una estructura porosa graduada. A medida que la filtración progresa, se forma gradualmente una "torta de filtración" en la superficie interna de la bolsa. Esta torta actúa como una capa adicional de filtración fina, mejorando significativamente la eficiencia del proceso al capturar contaminantes a medida que se acumulan. Con el tiempo, la acumulación de sólidos provoca un aumento gradual en la caída de presión a través de la bolsa filtrante, una indicación de que la bolsa necesita ser reemplazada o limpiada. La mayoría de los sistemas incorporan manómetros o transmisores de presión diferencial para monitorear este parámetro.
Como montar un filtro de bolsa InVia y funcionamiento
Diversidad de Materiales y Diseños de Bolsas Filtrantes
La versatilidad de los filtros bolsa se manifiesta en la amplia gama de materiales y diseños de bolsas disponibles, cada uno adaptado a condiciones de trabajo y requisitos de filtración específicos:
- Bolsa filtrante de PE (Poliéster): Ofrece una excelente resistencia al desgaste, alta resistencia a la tracción y estabilidad química. Con capacidades de filtración típicas de 1 a 200 micras, son ideales para el tratamiento de agua y la filtración de líquidos químicos a temperaturas moderadas (hasta 80 °C).
- Bolsa de filtro de PP (Polipropileno): Ideales para la filtración de líquidos a temperaturas inferiores a 90 °C, brindan una excelente estabilidad química y son una opción rentable.
- Bolsa de filtro PA (Monofilamento de Nailon): Su construcción de monofilamento tejido les confiere una resistencia mecánica y al desgaste superiores.
- Bolsa filtrante de PTFE (Politetrafluoroetileno): Diseñadas para la filtración precisa de líquidos en entornos altamente corrosivos o de alta temperatura, ofreciendo una resistencia química excepcional.
- Bolsa de filtro de Algodón: Utilizan fibra de algodón natural, ofreciendo buena transpirabilidad y un bajo costo, aunque con limitaciones en aplicaciones de alta exigencia.
- Bolsa de filtro de Lana: Fabricadas con fibra de lana natural, poseen excelentes propiedades de adsorción y aislamiento térmico, siendo adecuadas para la eliminación de grasas y sustancias pegajosas en líquidos o a alta temperatura.
- Bolsa de filtro de Fibra de Vidrio: Utilizan un medio de fibra de vidrio resistente a altas temperaturas (hasta 280 °C) con una estabilidad química y dimensional sobresaliente. Son idóneas para aplicaciones exigentes como la filtración de gases de combustión a alta temperatura y productos químicos corrosivos.
- Bolsa filtrante de Fibra Metálica (Acero Inoxidable Sinterizado): Compuestas por fibra de acero inoxidable sinterizado, estas bolsas son reutilizables, lavables y ofrecen resistencia a altas temperaturas y a la corrosión.
Además de los materiales, los diseños de las bolsas también varían para optimizar el rendimiento:
- Bolsa filtrante circular: Su diseño cilíndrico maximiza la relación área-volumen de filtración, permitiendo una alta eficiencia en espacios compactos.
- Bolsa de filtro plana: Con una estructura plegada única, amplía el área de filtración en espacios reducidos, superando en más de un 30% la capacidad de retención de suciedad de las bolsas circulares tradicionales.
- Bolsa filtrante plisada: Este diseño de alta eficiencia, con un proceso de plegado único, amplía significativamente el área de filtración, ofreciendo de 2 a 3 veces más superficie que las bolsas redondas estándar del mismo tamaño.
- Bolsa filtrante mediana: Diseñada para capturar partículas de tamaño medio, se emplea comúnmente en el tratamiento de aguas industriales y sistemas de circulación.
- Bolsa filtrante de alta eficiencia: Fabricadas con materiales de fibra fina o medios recubiertos, son capaces de capturar partículas de más de 1 micrón, proporcionando una filtración de precisión.
Aplicaciones y Versatilidad
La resistencia del acero inoxidable a la corrosión, combinada con la diversidad de materiales y diseños de las bolsas filtrantes, confiere a estos sistemas una amplia gama de aplicaciones comerciales e industriales. Se utilizan en la filtración de agua, productos químicos, aceites, alimentos, bebidas y productos farmacéuticos, entre otros. Su adaptabilidad a diferentes caudales, temperaturas, presiones y valores de pH los convierte en soluciones líderes en diversas industrias.
La versatilidad del material de la bolsa es un factor clave. Para aplicaciones que requieren resistencia a altas temperaturas, se seleccionan materiales como fibra de vidrio o P84. Para entornos altamente corrosivos, se opta por PTFE o PVDF. La elección del material adecuado es fundamental para garantizar un rendimiento de filtración fiable y eficiente.
Instalación y Mantenimiento
La instalación de un filtro bolsa en acero inoxidable es, en general, un proceso relativamente sencillo. Sin embargo, el mantenimiento varía según el tipo de filtro. Los filtros bolsa de un solo uso, por su naturaleza, no requieren mantenimiento, ya que la bolsa se desecha y se reemplaza por una nueva. Para los filtros reutilizables o aquellos que requieren limpieza, el mantenimiento implicará la extracción de la bolsa saturada y su sustitución por una limpia. El diseño modular de muchos sistemas facilita el reemplazo de una sola bolsa sin necesidad de detener completamente el equipo, minimizando el tiempo de inactividad.
Consideraciones para la Selección de Bolsas Filtrantes
La selección de la bolsa filtrante adecuada es un paso crítico para asegurar la eficacia del sistema de filtración. Se deben considerar varios factores:
- Características del Fluido y las Partículas: Es esencial analizar la naturaleza del líquido a filtrar y el tamaño y tipo de las partículas que se desean eliminar. Para partículas gruesas como arena u óxido (50-200 μm), se recomienda una bolsa de baja densidad como pretratamiento. Para fluidos pegajosos o de alta viscosidad, como lodos, las bolsas recubiertas de PTFE u oleofóbicas son más adecuadas debido a sus propiedades antiincrustantes.
- Caudal: Un cálculo preciso del caudal requerido determinará la cantidad de bolsas filtrantes y el tamaño de la carcasa necesarios. Las carcasas de una sola manga suelen ser adecuadas para caudales de hasta 50 m³/h.
- Modos de Filtración: Se debe diferenciar entre filtración superficial y filtración profunda. La filtración superficial captura contaminantes en el exterior de la bolsa, ideal para aplicaciones de prefiltración por ósmosis inversa (OI) o cuando se requiere una limpieza sencilla. La filtración profunda, donde los contaminantes se atrapan en toda la matriz porosa, es más común en las bolsas de fieltro punzonado.
- Compatibilidad Química y Térmica: El material de la bolsa debe ser compatible con los productos químicos presentes en el fluido y soportar las temperaturas de operación.
- Eficiencia de Filtración: Definir el tamaño de partícula objetivo a eliminar es crucial para seleccionar la micra de la bolsa.
Comparativa con Otros Sistemas de Filtración
Es importante comprender las diferencias entre los filtros bolsa y otros tipos de filtros de sedimentos, como los filtros de cartucho. Aunque ambos sirven para eliminar impurezas de líquidos, sus diseños y mecanismos operativos difieren. Los filtros bolsa emplean una estructura de bolsa para atrapar partículas, mientras que los filtros de cartucho utilizan un cartucho cilíndrico con medio filtrante.
Los filtros bolsa son a menudo más rentables para aplicaciones con altos volúmenes de desechos o cuando se necesita una alta capacidad de retención de suciedad. Son adecuados para operaciones pequeñas y ofrecen rentabilidad y eficacia. Sin embargo, pueden tener limitaciones en la filtración de partículas submicrónicas (bacterias, virus) y su capacidad de retención de suciedad puede ser menor en comparación con algunos filtros de cartucho.
Los filtros de cartucho, por otro lado, son conocidos por su versatilidad y eficiencia en la eliminación de residuos líquidos. Existen de superficie y de profundidad, y son ampliamente aplicables en diversas industrias, desde la cosmética hasta la farmacéutica. Ofrecen un mantenimiento sencillo y son adecuados para la filtración de agua ultrapura. Sin embargo, pueden requerir un mantenimiento más frecuente en comparación con los filtros de arena (en el contexto de piscinas) y su costo inicial puede ser mayor.
Limitaciones y Soluciones Avanzadas
A pesar de su eficacia, los filtros bolsa presentan ciertas limitaciones. Su eficacia es menor para eliminar partículas submicrónicas. Las mangas filtrantes estándar pueden romperse bajo alta presión o caudal. La capacidad de retención de suciedad de una sola bolsa es limitada, lo que puede ser un inconveniente en aguas con alta turbidez. Además, los sistemas multibolsa requieren un espacio de instalación considerable.
Para superar estas limitaciones, se han desarrollado sistemas avanzados de filtración de mangas:
- Filtro de mangas de chorro de pulso: Utiliza aire comprimido pulsado para la limpieza automática de las mangas, ofreciendo alta eficiencia y bajo mantenimiento.
- Filtro de bolsa con vibración mecánica: Emplea un agitador mecánico para vibrar las bolsas, reduciendo obstrucciones y prolongando su vida útil.
- Filtro de bolsa de pulso inverso: Inyecta aire comprimido en sentido inverso para una limpieza eficiente de las mangas.
En cuanto a la construcción de la bolsa, las costuras laterales reforzadas (bolsa con costura lateral) mejoran la resistencia estructural. La tecnología de soldadura sin costuras (filtro de bolsa termosellado) elimina el riesgo de fugas. Los filtros dúplex, con dos mangas, permiten un funcionamiento continuo. Los filtros multibolsa, como los filtros multibolsa, ofrecen una alta capacidad gracias al uso de varias bolsas en paralelo, manteniendo un tamaño compacto para grandes caudales.
El Rol de Proveedores Confiables
La selección de un proveedor de confianza es fundamental para asegurar la calidad y el rendimiento de los filtros bolsa. Empresas con una sólida trayectoria y experiencia en el sector, como NEWater con 20 años de experiencia, ofrecen no solo productos de alta calidad y precios razonables, sino también asistencia en la selección y servicios de personalización para satisfacer las necesidades específicas de cada cliente. La calidad estable de los materiales y la precisión en la fabricación son pilares para garantizar la fiabilidad de estos sistemas.
En resumen, los filtros bolsa de acero inoxidable representan una solución de filtración robusta, eficiente y adaptable. Su diseño, materiales y la diversidad de opciones disponibles permiten abordar una amplia gama de desafíos en la purificación de líquidos, consolidándose como un componente esencial en numerosas industrias.
