El aire comprimido es una fuente de energía fundamental en una vasta gama de industrias modernas. Desde la manufactura de precisión hasta la industria alimentaria y farmacéutica, la calidad del aire comprimido es un factor crítico para la eficiencia, la fiabilidad y la rentabilidad de los procesos. La presencia de contaminantes como agua, aceite y partículas sólidas puede tener consecuencias perjudiciales, provocando el mal funcionamiento de equipos costosos, la interrupción de la producción y la degradación de la calidad del producto final. Es aquí donde los filtros de aire comprimido juegan un papel indispensable, actuando como guardianes de la pureza en cada etapa del sistema.
Conceptos Fundamentales de la Filtración de Aire Comprimido
En su esencia, un sistema de filtración de aire comprimido consta de dos componentes principales: una carcasa resistente y un elemento filtrante. La carcasa proporciona la estructura y la protección, mientras que el elemento filtrante es el corazón del sistema, diseñado para capturar y eliminar las impurezas. La eficacia de este proceso de eliminación de contaminantes es directamente proporcional a la calidad del filtro empleado. Es crucial entender que la calidad del aire comprimido requerida varía significativamente según la aplicación específica. Para lograr una operación rentable, el sistema de aire comprimido debe cumplir, pero no exceder, el nivel de pureza exigido por su uso. Por lo tanto, la correcta especificación del nivel de purificación del elemento filtrante es de suma importancia.
Las compañías de producción modernas operan con equipos cada vez más caros y complejos para satisfacer las demandas de un mercado globalizado. En este contexto, los equipos y máquinas que funcionan con aire comprimido pierden su valor si la calidad del aire es deficiente. Los tiempos de inactividad debidos a la contaminación del aire y la falta de fiabilidad son inaceptables. La contaminación del aire comprimido es un problema real y significativo que no puede ser ignorado. Incluso las aplicaciones más básicas y sencillas del aire comprimido requieren un tratamiento mínimo, que incluye la eliminación de agua, aceite y sólidos. Para garantizar el máximo rendimiento y fiabilidad, un suministro de aire comprimido limpio, seco y confiable es esencial para mantener una producción eficiente y rentable.
Prefiltros: La Primera Línea de Defensa
Los elementos de prefiltro constituyen la primera etapa en la purificación del aire comprimido. Están diseñados para la eliminación eficiente de partículas sólidas gruesas y líquidos presentes en el aire. Este tipo de filtro se utiliza comúnmente como un prefiltro para el filtro coalescente posterior, actuando como un protector para este y extendiendo su vida útil. Son requeridos tanto en compresores lubricados como no lubricados, asegurando una eliminación inicial de los contaminantes más grandes antes de que lleguen a etapas de filtración más finas.
Filtros Coalescentes: Eliminación Eficaz de Aceite y Agua
Los elementos de filtro coalescentes son cruciales para una eliminación altamente eficiente de partículas sólidas, aerosoles de aceite y agua del aire comprimido. Estos filtros están fabricados típicamente con un material especial a base de fibras de vidrio, cuya estructura microscópica permite la separación del aceite en forma de gotas. El flujo de aire fuerza estas gotas de aceite hacia el exterior del filtro. Una vez en la superficie exterior del material filtrante, las gotas se acumulan en un material de espuma porosa que recubre el elemento. Desde esta espuma, las gotas coalescidas descienden por gravedad hasta la parte inferior de la carcasa del filtro. El aceite acumulado se descarga de forma automática a través de un purgador de condensado situado en la base del filtro, asegurando que el aire que continúa en el sistema esté libre de la mayoría de las gotas de aceite y agua.
Filtros de Carbón Activado: Neutralizando Vapores y Olores
Los filtros de carbón activado son esenciales en aplicaciones donde el aire comprimido entra en contacto con productos destinados al consumo humano o animal, como en la industria alimentaria, farmacéutica, o cuando se requiere aire para respirar. Estos elementos están diseñados para la eliminación altamente eficiente de vapores de aceite, hidrocarburos, y olores del aire comprimido. El carbón activado es un adsorbente excepcional para vapores de aceite y un medio muy eficaz para la purificación del aire comprimido. Su eficacia se debe a su estructura granular fina, que genera una vasta superficie interna donde ocurre el proceso de adsorción. Es fundamental que un elemento filtrante coalescente se instale como prefiltro antes de la instalación de un elemento de carbón activado. Esto asegura que la mayoría de las gotas de aceite y agua sean eliminadas previamente, evitando que saturen el carbón activado y reduzcan su capacidad de adsorción de vapores.
Filtros Catalíticos: Combatir el Monóxido de Carbono
En aplicaciones que requieren aire respirable de alta pureza, como en equipos de buceo o en ciertas aplicaciones médicas, los filtros catalíticos o los elementos filtrantes de dos etapas son indispensables. Estos filtros se utilizan para una reducción altamente eficiente del monóxido de carbono (CO) y otras sustancias nocivas presentes en el aire comprimido. En la primera etapa, un catalizador, a menudo hopcalita, reacciona con el CO para convertirlo en dióxido de carbono (CO2), una sustancia mucho menos tóxica. En la segunda etapa, medios filtrantes de fibra de profundidad interceptan cualquier partícula de polvo remanente, incluyendo las generadas por el propio catalizador. Para garantizar la eficacia de estos filtros, es esencial que un elemento filtrante coalescente se instale previamente para eliminar la humedad y los aerosoles de aceite, y que la humedad relativa del aire comprimido sea suficientemente baja, ya que el agua puede degradar la actividad del catalizador.
¿QUÉ ES UN CATALIZADOR? | CATÁLISIS
Filtros con Tamiz Molecular: Secado Profundo del Aire
Los tamices moleculares son materiales con una estructura porosa de tamaño de poro uniforme. Estos poros son lo suficientemente pequeños como para retener moléculas de agua, pero permiten el paso de moléculas más grandes. Los elementos de filtro de tamiz molecular se utilizan para separar el vapor de agua del aire comprimido, logrando un secado profundo. En la primera etapa, el material desecante del tamiz molecular adsorbe el vapor de agua presente en el aire. En la segunda etapa, medios filtrantes de fibra de profundidad interceptan cualquier partícula de polvo arrastrado. Estos filtros son especialmente adecuados para aplicaciones de punto de uso o de usuario final, donde se requiere aire extremadamente seco. Es crucial que el aire que ingresa al filtro de tamiz molecular esté libre de agua líquida y aerosoles de aceite para evitar dañar el desecante y asegurar su longevidad.
Filtros Estériles: Máxima Pureza para Aplicaciones Sensibles
Los filtros de aire comprimido estériles están diseñados para eliminar microorganismos del aire comprimido, siendo utilizados en procesos y sistemas que demandan la más alta calidad de aire. En la generación de aire comprimido, contaminantes como la humedad y el aceite son introducidos en el sistema. Sin una filtración adecuada, las industrias que requieren un alto grado de saneamiento, como los productores industriales de alimentos, corren el riesgo de contaminar sus procesos. Los filtros neumáticos estériles pueden ser unidades independientes o formar parte de sistemas más complejos como las unidades FRL (Filtro, Regulador, Lubricador). La clasificación de un filtro estéril se basa en el tamaño de las partículas y microorganismos que puede retener, asegurando la eliminación de bacterias y otros patógenos.

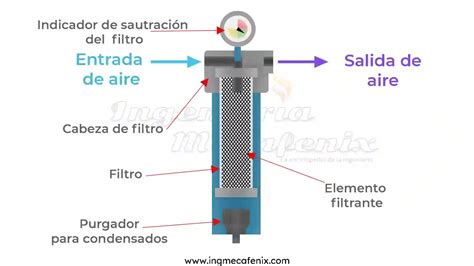

Componentes y Funcionamiento de un Filtro Neumático Típico
Los cuerpos de los filtros de aire comprimido pueden estar fabricados en una variedad de materiales, incluyendo aluminio, PA 66, fundición inyectada de zinc y acero inoxidable. Esta diversidad de materiales permite que los filtros neumáticos operen en una amplia gama de aplicaciones y entornos, desde condiciones corrosivas hasta temperaturas extremas.
La condensación del aire, formada por el vapor de agua que se separa del aire comprimido, se acumula en el tazón del filtro. Estos tazones suelen ser de policarbonato, un material transparente que permite la inspección visual del nivel de condensado.
El aire comprimido que ingresa al tazón del filtro golpea primero un disco remolino o deflector. Este disco induce un movimiento circular en el aire, generando una fuerza centrífuga que separa las partículas más pesadas y el líquido del aire comprimido.
Una placa deflectora situada en la parte inferior del elemento filtrante crea una zona de baja velocidad en el fondo del tazón, permitiendo que el condensado separado se acumule sin ser arrastrado de nuevo al flujo de aire.
El elemento filtrante es el componente clave que elimina las partículas sólidas y el aceite residual del aire comprimido. Los elementos pueden estar fabricados de diversos materiales, como bronce sinterizado o papel de resina. El bronce sinterizado, obtenido mediante la compactación de polvo de bronce a alta temperatura y presión sin llegar al punto de fusión, crea una estructura porosa que atrapa partículas. El papel de resina, saturado con una resina específica, también captura partículas sólidas a medida que el aire comprimido pasa a través de él.
La instalación de un filtro neumático en línea es generalmente sencilla. Puede colocarse en cualquier punto del sistema aguas arriba de un componente que sea sensible a la humedad o a partículas grandes. Los filtros neumáticos pueden instalarse como unidades individuales o integrados con reguladores y lubricadores. Durante la instalación, es importante que el tazón del filtro de aire esté orientado hacia abajo para facilitar la recolección y el drenaje del condensado.
Mantenimiento y Eliminación de Contaminantes
El mantenimiento de los filtros neumáticos puede ser significativamente reducido si se conecta un secador de aire a la descarga del compresor. Un secador de aire enfría rápidamente el aire comprimido, provocando la condensación de la humedad en gotas más grandes que son más fáciles de separar. Los secadores típicos también contienen material desecante para atrapar la humedad condensada.
El tazón del filtro neumático está equipado con un tapón de drenaje extraíble en su parte inferior, que permite vaciar la humedad acumulada. Los sistemas de drenaje pueden ser manuales o automáticos. Los sistemas manuales son adecuados para sistemas neumáticos pequeños con bajo volumen de aire. Sin embargo, los sistemas de drenaje automático son vitales en aplicaciones industriales para asegurar la eliminación continua del condensado y prevenir la saturación del filtro.
La sustitución o limpieza del elemento filtrante es una tarea de mantenimiento esencial. Un filtro poroso, como uno de bronce sinterizado, eventualmente se obstruirá y requerirá reemplazo para mantener su eficacia. La frecuencia de reemplazo depende de la carga de contaminantes en el sistema y del volumen de aire tratado.
La Importancia de Eliminar el Agua de un Sistema de Aire Comprimido
El agua en un sistema de aire comprimido puede causar daños considerables a las herramientas neumáticas y contaminar los procesos que utilizan aire comprimido. Puede provocar el descascarillado de la pintura, el crecimiento de moho en el interior del equipo y aumentar los niveles de humedad en el producto final, resultando en un trabajo de baja calidad o inseguro.

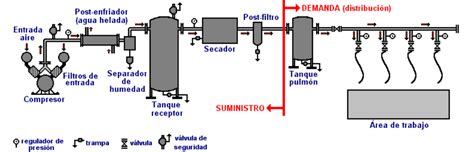

El proceso de eliminación del agua generalmente sigue una serie de pasos, a menudo implicando varios filtros neumáticos en serie para capturar la humedad en diferentes etapas de compresión y suministro. La mayoría de los sistemas incluyen un filtro justo después de que el aire se enfríe por debajo de la temperatura ambiente. En este punto, se puede capturar aproximadamente el 70% de la humedad del aire comprimido, ya que se condensa en estado líquido. Estos filtros también permiten la recolección de partículas sólidas, como polvo y polen, que pueden estar adheridas al agua.
Un prefiltro, que es el filtro inicial y obligatorio para todos los equipos neumáticos, elimina el agua y los sólidos hasta tres micras. El uso de este prefiltro permite a las organizaciones cumplir con estándares de calidad del aire como la norma ISO 8573-1 Clase 3. Los filtros posteriores capturan las partículas y la humedad que aún quedan después del filtro inicial.
La Necesidad de Eliminar el Aceite de un Sistema de Aire Comprimido
El aceite es un contaminante tan destructivo como la humedad en los sistemas neumáticos. Durante el proceso de lubricación de las piezas móviles del compresor, una parte del aceite se libera al aire comprimido. En algunas aplicaciones, el aceite puede terminar como un residuo en el producto final, causando fallos en el material del componente o adhiriéndose a otras partes del sistema.
La eliminación del aceite del aire comprimido también se realiza de forma escalonada, utilizando varios filtros para eliminar las partículas de aceite de los sistemas de compresión y suministro de aire. Los prefiltros pueden eliminar una cantidad significativa de aceite en la fase inicial, mientras que un filtro de aceite neumático de adsorción o coalescente elimina el aceite residual.
Filtros Coalescentes Neumáticos: Doble Acción
Los filtros coalescentes neumáticos eliminan los aerosoles de aceite y el vapor de agua a medida que el aire entra en el sistema. Sin embargo, también pueden ser efectivos cuando se utilizan en el aire condensado más adelante en el sistema. Estos filtros son capaces de eliminar partículas de entre 0,3 y 0,6 micras. Logran esto mediante el uso de una estera gruesa con fibras muy finas que son lo suficientemente pequeñas como para capturar partículas finas. Las partículas de aceite y agua se canalizan hacia una zona tranquila y luego se drenan, ya sea manual o automáticamente.
El aire comprimido entra en el separador de líquidos, donde se encuentra una cubeta con un elemento filtrante. Este elemento elimina las partículas del aire antes de que este salga por el otro extremo. Las partículas de aceite y agua recolectadas se acumulan detrás del deflector, que dirige el fluido hacia la zona de drenaje.
Preguntas Frecuentes sobre Filtros de Aire Comprimido
¿Se pueden lavar los elementos filtrantes neumáticos?La posibilidad de lavar un elemento filtrante neumático depende de su tipo. Sin embargo, el lavado de los componentes del filtro a menudo los hace menos eficaces en la eliminación de partículas finas. En aplicaciones industriales, es más común reemplazar los elementos filtrantes para garantizar la máxima eficacia.
¿Sistemas de drenaje manuales o automáticos?Los sistemas de drenaje manuales son ideales para sistemas neumáticos pequeños con un bajo volumen de aire utilizado. Para aplicaciones industriales, los sistemas de drenaje automático son vitales para asegurar la eliminación continua del condensado y prevenir problemas.
¿Puede un sistema de filtración alcanzar el 100% de pureza del aire?Si bien algunas partículas en el aire son demasiado pequeñas para ser filtradas, la instalación de filtros adecuados en un sistema de aire comprimido puede minimizar los contaminantes hasta un nivel aceptable para el aire de trabajo, o incluso eliminarlos completamente si es necesario. Un filtro de superficie actúa como un tamiz: las partículas más grandes que los orificios del cartucho se adhieren a la superficie, mientras que las partículas más pequeñas la atraviesan. Cuando los orificios del filtro se obstruyen, se produce una caída de presión y el cartucho debe limpiarse o cambiarse. Al filtrar a través de un lecho de carbón activado, se adsorben tanto los vapores de aceite como determinados gases. Normalmente, el carbón activado en un cartucho puede absorber aceite hasta aproximadamente el 15% de su peso antes de saturarse. Este tipo de filtro siempre debe estar precedido por un filtro de profundidad donde se separe cualquier gota de aceite. La filtración en profundidad separa el aceite y las partículas del aire comprimido a través de un filtro de fibras de vidrio. Cuando el material filtrante se satura de contaminantes, se produce una caída de presión en el filtro y el cartucho debe ser reemplazado.
¿Es necesario instalar filtros después de un compresor de pistón, incluso con un flujo de aire bajo?Sí, es necesario. Los filtros de aire más pequeños suelen tener una capacidad máxima de 1.000 l/min. Independientemente de si el flujo es de 300, 500 o 700 litros por minuto, la capacidad máxima del filtro es el factor determinante. En definitiva, los filtros son igual de importantes en los compresores de pistón que en los compresores de tornillo.
Comprender los métodos de filtración es la base para entender los diferentes filtros que pueden instalarse en una red de aire comprimido. La elección del tipo de filtro adecuado depende de los objetivos específicos de purificación del aire. Es importante calcular los costes a largo plazo y el coste total de propiedad al seleccionar e implementar sistemas de filtración. Los filtros de partículas eliminan el polvo y otras partículas del aire después de la compresión, atrapándolas y reteniéndolas. Los filtros de aire de carbón activado eliminan gases y olores mediante un medio de carbono compuesto. Los filtros de aire coalescentes filtran el aceite y las partículas de agua del aire, condensándolos en una masa que se puede limpiar fácilmente.
