La constante evolución tecnológica ha traído consigo innovaciones que transforman radicalmente la forma en que abordamos problemas ancestrales. Uno de estos avances significativos se manifiesta en el campo de la protección contra descargas atmosféricas, con la introducción del pararrayos desionizador de carga electrostática (PDCE). Esta tecnología representa un cambio de paradigma, pasando de un enfoque reactivo a uno proactivo en la gestión del riesgo de los rayos.
La Naturaleza del Rayo y sus Riesgos

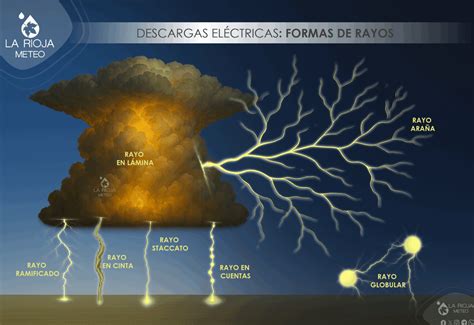

El rayo es un fenómeno natural de gran magnitud, caracterizado por una descarga eléctrica de alta energía que se produce entre la atmósfera y la tierra, o dentro de la propia atmósfera (intranubes). La formación de nubes de tormenta, como el Cumulonimbus, las convierte en condensadores eléctricos primarios capaces de generar un campo eléctrico de alta tensión de gran dimensión. Este campo modifica el comportamiento eléctrico de la atmósfera, alterando valores de resistencia e inductancia.
La diferencia de potencial entre la nube y la tierra, que se manifiesta como cargas, tiende a concentrarse en los puntos más prominentes del terreno. B. Franklin demostró la coexistencia de corrientes positivas y negativas en la atmósfera, un principio fundamental para comprender la dinámica de las descargas eléctricas. Cuando el campo eléctrico en tierra supera la resistencia eléctrica del aire, se produce la electrificación de los elementos expuestos.
El valor de este campo en tierra es proporcional a la carga de la nube e inversamente proporcional a la baja resistencia eléctrica de los elementos expuestos. Una constante en este campo conduce a la ionización de estos elementos, creando caminos trazadores que actúan como conductores para la energía del rayo, conectando eléctricamente la nube y la tierra. Este fenómeno, conocido como relámpago, puede ser descendente (negativo) o intra-nube.
Las tormentas eléctricas, cada vez más frecuentes en el mundo actual, representan una amenaza significativa para infraestructuras críticas, industrias, embarcaciones, predios al aire libre y zonas con alta afluencia de personas. Las consecuencias de un impacto directo de rayo van desde pérdidas humanas, con un registro lamentable de fallecimientos y heridos, hasta daños económicos irreemplazables y contaminación medioambiental. Los efectos eléctricos y térmicos de la energía del rayo pueden ser devastadores, afectando directamente a las estructuras y a sus instalaciones periféricas, incluyendo equipos electrónicos sensibles.

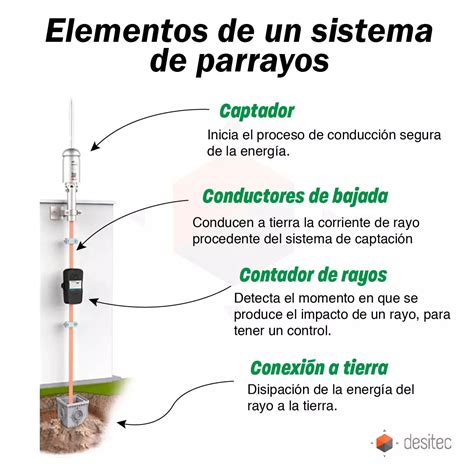

Tradicionalmente, la protección contra rayos se ha basado en sistemas como los pararrayos convencionales y las puestas a tierra. Sin embargo, estos sistemas, aunque importantes, están diseñados para gestionar el impacto de los rayos una vez que se han formado. Los pararrayos tipo Franklin, por ejemplo, se basan en la concentración de líneas de campo en una punta, ionizando el aire y favoreciendo la atracción del rayo. Si bien un conductor conectado a tierra puede dispersar estas líneas de campo y retardar la ionización, estos métodos no garantizan una protección absoluta.
La Tecnología de Pararrayos Ionizantes
El pararrayos desionizador de carga electrostática (PDCE), también conocido como pararrayos equilibrador o compensador de campos eléctricos variables y desionizador de cargas electrostáticas, representa una solución innovadora y patentada. A diferencia de los sistemas convencionales, el PDCE no se limita a conducir la descarga, sino que actúa de manera preventiva, evitando la formación del rayo.
El principio fundamental del PDCE radica en la creación de un ambiente eléctrico equilibrado entre el suelo y la estructura a proteger. Mediante un sistema que funciona a nivel interno, el PDCE se enfoca en neutralizar las cargas iónicas en el aire. Este enfoque proactivo busca eliminar la causa raíz de la formación de rayos: el fuerte campo eléctrico que se establece entre las áreas cargadas de las nubes y la tierra.
El funcionamiento del PDCE se basa en la desionización de las cargas electrostáticas presentes en la estructura protegida. A medida que las nubes de tormenta generan cargas, el PDCE interviene para disiparlas antes de que alcancen la magnitud necesaria para iniciar la formación de un canal trazador. Esto se logra, en parte, mediante un diseño que incluye un condensador de características únicas.
Este condensador, actuando como un simple y atípico dispositivo, permite controlar la tensión y, por ende, inhibir la formación del rayo. La carga negativa de la base de la nube induce una carga positiva en la tierra, que se transmite a través del mástil del pararrayos. Esta carga se acumula en la armadura interna del condensador. Un dieléctrico complejo y dinámico permite que, por inducción, se genere una carga de signo contrario en la parte interior de una pieza semiesférica.
Como la armadura exterior del conductor es inicialmente neutra, esta carga interior negativa produce una carga positiva igual en la parte exterior, en contacto con el aire. A medida que la carga en la nube aumenta, también lo hace la carga inducida en el pararrayos, incrementándose hasta un valor máximo determinado por la capacidad del condensador y la tensión de ruptura del dieléctrico. Al producirse la descarga del condensador, la carga positiva exterior queda como punto de partida para un proceso continuo de desionización.
Este proceso convierte la zona protegida en "transparente" para el rayo. El tiempo de caída de un rayo es prácticamente instantáneo, pero el proceso de formación del canal trazador puede durar minutos. El PDCE interfiere en esta fase de formación, retrasando o impidiendo que el rayo se materialice en la zona de cobertura.
Aplicaciones y Beneficios del PDCE
La tecnología del PDCE, como la representada por el Pararrayos Zeus Prototal (también conocido como PSDA - Pararrayos Supresor de Descargas Atmosféricas), desarrollada en España hace más de 25 años, ofrece beneficios significativos. Su principal ventaja es que evita la formación del rayo en la zona de cobertura, garantizando la no captación del mismo en un diámetro considerable alrededor de la instalación, que puede llegar hasta 120 metros, dependiendo del estudio específico.
Esta tecnología es especialmente relevante para sectores donde los activos son críticos, como en la aviación, la energía, las telecomunicaciones, así como para la protección de infraestructuras industriales y comerciales de gran envergadura. El pararrayos desionizante viene a sustituir sistemas menos eficientes, como la punta Franklin, ofreciendo una garantía de protección superior.
La eficacia del PDCE ha sido demostrada en diversas aplicaciones. Empresas como ATECH SAS ofrecen servicios de protección integral, incluyendo estudios de resistividad del terreno y la instalación de sistemas PDCE. La innovación tecnológica facilita la creación de un ambiente eléctrico equilibrado, minimizando el riesgo de formación de rayos. Diversos estudios sugieren que la desionización puede disminuir hasta en un 70-80% la frecuencia de los rayos en áreas de alto riesgo.
EDUCATIVO! Como funciona un pararrayos
El protector contra rayos CMCE (Compensador Múltiple de Campo Eléctrico), ofrecido por empresas como Sertec, es otro ejemplo de esta tecnología. Diseñado para salvaguardar múltiples objetivos en diferentes entornos, tanto en tierra como en agua, el CMCE neutraliza el campo eléctrico antes de que los rayos puedan formarse, proporcionando una solución efectiva y fiable.
La protección contra rayos está evolucionando de manera constante, y la desionización ha demostrado ser un enfoque disruptivo. Con su respaldo científico y su eficacia comprobada, el PDCE no solo previene daños costosos, sino que asegura la protección continua de infraestructuras esenciales, salvaguardando vidas y patrimonio ante la furia de las tormentas eléctricas.
Modelos Conceptuales y Factores Naturales
La comprensión científica del fenómeno del rayo se apoya en modelos conceptuales y el análisis de factores naturales. Los Modelos Conceptuales de Rayos (MCM2), desarrollados por investigadores como Olinda Carretro Porris y Francisco Martín León, buscan armonizar el entendimiento de estos complejos eventos. La falta de sincronización de ciertos factores puede inhibir la formación del rayo.
Entre los factores naturales que influyen en la actividad eléctrica atmosférica se encuentran los campos magnéticos, eléctricos y electromagnéticos. La ionización del aire, un proceso clave en la formación del rayo, puede verse influenciada por estos campos. El llamado "efecto corona", que ocurre en elementos con puntas afiladas, es un ejemplo de ionización local del aire.
La polaridad de las descargas atmosféricas es otro aspecto crucial. Si bien la mayoría de los rayos que alcanzan el suelo son negativos, un 20% pueden ser positivos (de nube a tierra). La formación de un canal trazador, que guía la descarga, es un proceso complejo influenciado por la distribución de cargas y la ionización del aire.
En cuanto a la generación de cargas dentro de las nubes, se ha observado que la temperatura juega un papel importante. En las nubes de tormenta, las partículas de granizo y agua interactúan, y las partículas más pequeñas (agua) tienden a cargarse negativamente, mientras que las partículas más grandes (hielo y granizo) se cargan positivamente. Esta separación de cargas es fundamental para la acumulación de potencial eléctrico.
La resistencia eléctrica de los materiales es otro factor determinante. En condiciones de alta tensión, la corriente tiende a distribuirse por el punto más alto de una estructura, referenciado a tierra. El PDCE, a través de su diseño con un electrodo azul y uno rojo aislados eléctricamente, polariza la estructura con el mismo signo de la nube, contribuyendo a la desionización.
Los sistemas de protección contra sobretensión también forman parte del ecosistema de protección contra descargas atmosféricas. Estos dispositivos actúan para mitigar los efectos de los picos de tensión que pueden ser inducidos por rayos cercanos, incluso si no impactan directamente en la instalación.
La medición de la resistividad del terreno es un servicio adicional que se ofrece para asegurar la correcta disipación de la energía en caso de que se produzca una descarga. Una baja resistividad del terreno es crucial para la eficacia de cualquier sistema de puesta a tierra.
En resumen, el pararrayos desionizador de carga electrostática representa un avance tecnológico significativo en la protección contra rayos. Su enfoque preventivo, basado en la desionización de cargas electrostáticas, ofrece una alternativa más segura y eficaz a los métodos convencionales, salvaguardando infraestructuras vitales y vidas humanas ante uno de los fenómenos naturales más potentes.
