La Preparación del Aire Comprimido y la Importancia de los Filtros en Sistemas Neumáticos

Todo aquel que desee garantizar un alto nivel de fiabilidad de los procesos y la disponibilidad de sus máquinas debe prever desde el principio una adecuada preparación del aire comprimido al planificar el sistema. Porque una alimentación de aire comprimido limpio, sin partículas, agua ni aceite, ayuda a evitar fallos de funcionamiento en los componentes neumáticos, aumenta la vida útil de los componentes y reduce los fallos de la máquina, así como los tiempos de inactividad. El aire comprimido, a menudo considerado la "cuarta utilidad" industrial, es un recurso esencial que impulsa una vasta gama de aplicaciones. Sin embargo, su eficacia y longevidad dependen críticamente de su calidad.

La Necesidad Imperante de la Preparación del Aire Comprimido

El aire comprimido no tratado es, por naturaleza, un medio que alberga contaminantes. Estos contaminantes se presentan en forma de partículas sólidas, agua y aceite, los cuales pueden coexistir tanto en estado líquido como gaseoso. Dentro de la red de aire comprimido, estos contaminantes tienen la capacidad de transitar entre sus diferentes estados. Es crucial comprender que estos tres tipos de contaminación rara vez se encuentran de forma aislada en una red de aire comprimido real; por el contrario, suelen formar mezclas complejas. La composición y la concentración de estas mezclas pueden variar significativamente en distintos puntos de la red y en diferentes momentos.

Un solo metro cúbico de aire comprimido producido puede contener millones de partículas de suciedad, cantidades considerables de agua y aceite, e incluso trazas de metales pesados como plomo, cadmio y mercurio. Si estos contaminantes no se filtran y eliminan adecuadamente, la fiabilidad y el buen funcionamiento de los componentes neumáticos a largo plazo no pueden ser garantizados. Además de los problemas técnicos, estos contaminantes merman considerablemente la calidad del producto final, afectando procesos sensibles y la integridad de los bienes manufacturados.

¿Cuánto de Limpio Debe Estar el Aire Comprimido? La Norma ISO 8573

La pregunta fundamental sobre la pureza del aire comprimido se responde con la norma ISO 8573. Esta norma internacional, obligatoria para la automatización neumática desde 2010, regula el grado de limpieza del aire comprimido. La ISO 8573 define clases específicas que establecen el contenido máximo permitido de partículas sólidas, agua y aceite en el aire comprimido. En esencia, el aire comprimido debe estar siempre tan limpio como sea necesario para evitar fallos de funcionamiento y daños en los equipos.

Sin embargo, es importante considerar el equilibrio económico. Cada filtro introduce una resistencia al flujo, lo que implica una pérdida de presión y un consumo energético adicional. Por lo tanto, el aire comprimido solo debe ser tratado hasta el nivel de pureza requerido por la aplicación específica, buscando una eficiencia energética óptima. La amplia gama de aplicaciones del aire comprimido, desde tareas de automatización de alta precisión hasta operaciones industriales más robustas, plantea exigencias muy diversas en cuanto a la calidad del aire. Una preparación del aire comprimido conforme a las normas y energéticamente eficiente exige la consideración de múltiples parámetros, y las unidades de mantenimiento y los filtros juegan un papel indispensable en este proceso.

Unidades de Mantenimiento y Filtros: El Núcleo de la Preparación del Aire Comprimido

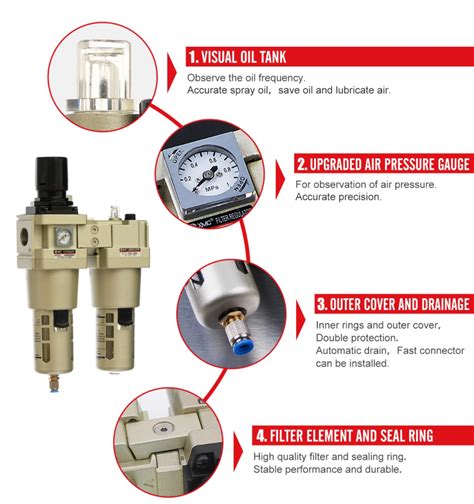

Las unidades de mantenimiento constituyen el corazón de las soluciones para la preparación del aire comprimido. Su función principal es garantizar la calidad adecuada del aire comprimido, filtrándolo para eliminar el aceite del compresor, el condensado (agua) y las partículas de suciedad. Dependiendo de la aplicación específica, una unidad de mantenimiento puede integrar varios componentes esenciales:

• Regulador de presión: Mantiene una presión de salida constante y ajustada a los requisitos de los equipos aguas abajo.
• Filtros: Eliminan partículas sólidas, vapor de agua y aceite.
• Módulo de derivación: Permite desviar el flujo de aire para tareas específicas o para mantenimiento.
• Válvulas de presurización y descarga: Controlan el llenado y el vaciado de los sistemas neumáticos.

En el mercado, existen diversas combinaciones de estas unidades disponibles para adaptarse a distintas necesidades. La gama de productos incluye, además de las unidades de mantenimiento completas, componentes individuales como filtros reguladores, filtros de aire comprimido independientes, lubricadores y reguladores de presión. También se ofrecen válvulas de apertura, válvulas de arranque progresivo, secadores de aire comprimido, distribuidores de aire comprimido y amplificadores de presión, cada uno diseñado para optimizar aspectos específicos del suministro de aire comprimido.

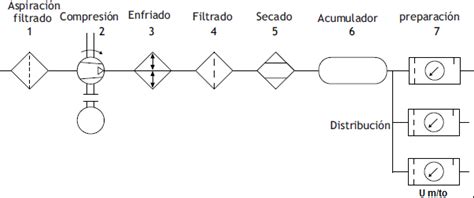

La Preparación del Aire Comprimido Clásico: Componentes y Funciones

La preparación del aire comprimido clásico, un enfoque bien establecido y probado, se centra en la purificación, regulación y, en algunos casos, lubricación del aire. Los componentes clave dentro de este sistema son:

• Filtros: Son la primera línea de defensa, capturando polvo, suciedad, partículas de aceite y gotas de agua. Los sistemas neumáticos típicamente utilizan elementos filtrantes capaces de retener partículas de 5 a 50 micrómetros (µm). La obstrucción de estos elementos con el tiempo reduce el flujo de aire y aumenta la caída de presión, lo que indica la necesidad de reemplazo. Una caída de presión excesiva puede ser un indicador claro de un filtro saturado.
• Reguladores de presión: Estos dispositivos gestionan y mantienen la presión del aire comprimido dentro de un rango operativo seguro y eficiente para los equipos conectados. Mientras que la red de aire comprimido puede operar a presiones entre 6 y 10 bar (87 a 145 psi), cada componente puede requerir una presión específica, que el regulador se encarga de ajustar. Una presión inadecuada, ya sea demasiado baja o demasiado alta, puede llevar a un rendimiento subóptimo o a daños prematuros en los componentes.
• Lubricadores: Añaden cantidades controladas de aceite al flujo de aire para lubricar componentes móviles como cilindros y válvulas. Esto es particularmente importante para prevenir la corrosión y reducir el desgaste. Sin embargo, es crucial notar que muchos componentes modernos están diseñados para ser autolubricados o para no requerir lubricación adicional, y el uso de aire seco es fundamental para evitar el "lavado" del lubricante.

Adicionalmente, la preparación clásica puede incluir separadores de agua, purgadores de condensado para la eliminación automática de la humedad acumulada, y silenciadores neumáticos para reducir el ruido generado por el escape de aire.

Aplicaciones Industriales y Beneficios de la Preparación del Aire Comprimido

La preparación del aire comprimido clásico encuentra aplicación en una vasta gama de industrias, cada una con sus requisitos específicos:

• Manufactura: Esencial para el funcionamiento óptimo de herramientas neumáticas y sistemas de automatización, asegurando la calidad y precisión necesarias.
• Automoción: Protege sistemas críticos como los de frenado y suspensión, donde la fiabilidad es primordial.
• Electrónica: Crucial para prevenir la contaminación en los delicados procesos de ensamblaje de componentes electrónicos sensibles.
• Industria Alimentaria: Garantiza la pureza del aire utilizada en el envasado y procesamiento de alimentos, cumpliendo con estrictas normativas de higiene.

Los beneficios de una adecuada preparación del aire comprimido son significativos y multifacéticos:

• Mayor fiabilidad y disponibilidad de máquinas: Al prevenir fallos de funcionamiento causados por contaminantes.
• Aumento de la vida útil de los componentes: La eliminación de partículas abrasivas, agua y aceite previene el desgaste prematuro y la corrosión.
• Reducción de tiempos de inactividad: Menos averías significan menos paradas de producción.
• Mejora de la eficiencia energética: Al optimizar la presión de operación y reducir las pérdidas por fugas.
• Aseguramiento de la calidad del producto: Previniendo la contaminación en procesos críticos.
• Mejora de la seguridad en el lugar de trabajo: Al minimizar el riesgo de accidentes relacionados con fallos en sistemas neumáticos.

Consideraciones Adicionales: Caudal, Presión y Secadores de Aire

Además de la pureza, otros factores son vitales para un sistema neumático eficiente:

• Caudal Suficiente: Los componentes neumáticos requieren un caudal de aire adecuado para operar a la velocidad y con la fuerza esperadas. El caudal está determinado por el diseño de las aberturas y el tamaño de los componentes. Restricciones en el flujo, como las causadas por filtros obstruidos o tuberías inadecuadas, pueden llevar a pérdidas significativas de presión y afectar el rendimiento.
• Presión de Operación Correcta: Cada dispositivo neumático está diseñado para funcionar óptimamente dentro de un rango de presión específico. Una presión insuficiente limita la potencia del sistema, mientras que una presión excesiva puede causar un desgaste acelerado de los sellos, un mayor consumo de energía y un aumento del ruido. Es fundamental tener en cuenta las caídas de presión inherentes al sistema al seleccionar la presión de operación.

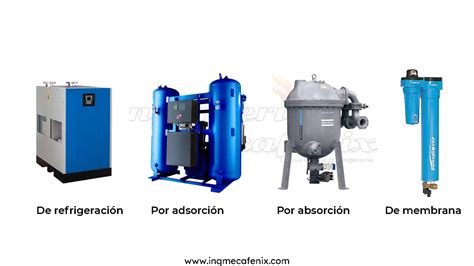

Para aplicaciones que requieren un aire extremadamente seco, se emplean secadores de aire comprimido. Estos dispositivos, a menudo utilizados después de los enfriadores posteriores (que eliminan una parte significativa de la humedad), reducen aún más el contenido de agua en el aire. Los enfriadores posteriores enfrían el aire comprimido después de la compresión, facilitando la condensación y eliminación de la humedad antes de que el aire llegue al secador principal. La gestión del punto de rocío, la temperatura a la que el vapor de agua se condensa, es un aspecto clave en la eliminación de la humedad.

Herramientas de Ingeniería y Selección de Equipos

La selección de la combinación adecuada de unidades de mantenimiento y filtros puede ser compleja. Para facilitar este proceso, existen herramientas de ingeniería diseñadas para guiar a los usuarios en la composición correcta de una unidad de mantenimiento según las necesidades específicas de su aplicación. Estas herramientas ayudan a considerar parámetros como los requisitos de pureza del aire (definidos por la norma ISO 8573), la presión de operación necesaria, el caudal total requerido y el tamaño de los puertos de conexión.

La elección de lubricantes de microniebla, por ejemplo, es ideal para sistemas con múltiples piezas y aplicaciones complejas. En entornos con alta humedad o polvo, el uso de materiales resistentes a la corrosión y sistemas de protección adicionales, como los secadores de aire, se vuelve preferible. La instalación de un sistema de unidad de mantenimiento (FRL) integrado no solo simplifica la instalación, sino que también reduce la probabilidad de mal funcionamiento del sistema.

En resumen, las unidades de preparación de aire son elementos críticos para asegurar un suministro de aire limpio, preacondicionado y a la presión correcta. Protegen la inversión en equipos neumáticos, mejoran el rendimiento operativo y prolongan la vida útil de la maquinaria, contribuyendo significativamente a la eficiencia y fiabilidad general de los sistemas industriales.
