El correcto funcionamiento de una depuradora de piscina es el pilar fundamental para mantener el agua cristalina y saludable. Este sistema, a menudo subestimado, es el principal responsable de la limpieza y purificación del agua, garantizando un entorno seguro y agradable para el disfrute de la piscina. Para comprender a fondo su operación, es esencial conocer sus componentes clave y, de manera particular, el papel crucial que juega el motor de la bomba y su sentido de giro. A menudo, un problema aparentemente menor, como un giro invertido del motor, puede paralizar todo el sistema.
La Depuradora de Piscina: El Corazón del Mantenimiento Acuático
La depuradora de piscina es, sin duda, el sistema más importante de cualquier piscina. Su función principal es la limpieza y purificación del agua, un proceso que se lleva a cabo mediante la circulación del agua a través de un filtro. Las partículas de suciedad quedan atrapadas en este filtro, y posteriormente, una bomba impulsa el agua limpia de regreso al vaso de la piscina. Entender cómo funciona una depuradora de piscina implica conocer sus partes principales y saber identificar cada una de ellas para prevenir averías y asegurar un mantenimiento óptimo.

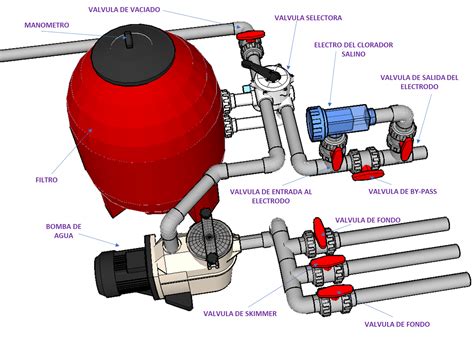

Dentro de las distintas partes que componen una depuradora de piscina, encontramos elementos fundamentales como los skimmers, que son esenciales para la recogida de suciedad superficial. La bomba de la piscina actúa como el corazón del circuito de depuración de aguas, impulsando el flujo necesario para todo el proceso. La válvula selectora de la piscina, por su parte, se encarga de dirigir el agua en diferentes sentidos, adaptando el funcionamiento del sistema a las tareas específicas que se deban realizar, como la filtración, el lavado del filtro o el vaciado de la piscina. Finalmente, el cuadro eléctrico permite el encendido y apagado del sistema, e incluye opciones de programación horaria para optimizar el filtrado del agua.
El Motor de la Bomba: Potencia y Dirección del Flujo
El motor de la bomba es el componente que proporciona la energía necesaria para la circulación del agua. En muchas instalaciones domésticas, se utilizan motores monofásicos. Un problema recurrente que puede surgir, especialmente después de intervenciones de mantenimiento, es que el motor comience a girar en el sentido incorrecto. Este error, si bien puede parecer trivial, tiene implicaciones directas en la eficiencia del sistema de filtración e incluso puede causar daños.
El sentido de giro de una bomba centrífuga está diseñado para que el giro del rodete impulse el agua en la dirección de la boca de salida. Si este giro se invierte, el agua no será succionada ni impulsada correctamente, lo que impedirá el funcionamiento normal de la depuradora. En muchos casos, los fabricantes de bombas de agua configuran internamente la conexión eléctrica para determinar el sentido de giro, de modo que los cables de alimentación solo presenten dos puntos de conexión, evitando así que el usuario final cometa errores al invertir la polaridad. Esto se hace para prevenir que la gente "meta la pata" e invierta el sentido de giro accidentalmente.
Identificando el Sentido de Giro de Bombas (No Específicas de Piscina)
Aunque el problema se centre en una bomba de piscina, la lógica para identificar el sentido de giro de otros tipos de bombas, como las bombas de engranajes, puede ofrecer información valiosa. En el caso de las bombas de engranajes, el sentido de giro es crucial para determinar la aspiración y la presión.
Identificar el Giro de la Bomba con Referencia:Una forma de identificar el sentido de giro es a través de la referencia del fabricante. Esta referencia suele incluir una letra que indica la dirección: "D" para Derecha (o "Destra" en italiano) y "I" o "S" para Izquierda (o "Sinistra" en italiano). Sin embargo, este método no es infalible al 100%, ya que puede haber errores humanos en la codificación o modificaciones posteriores que no se reflejen en la referencia.
Aspiración y Presión en Bombas de Engranajes:Las bombas de engranajes disponen de dos bocas, generalmente de diferente tamaño. La boca de mayor tamaño suele ser la de aspiración, por donde entra el fluido a baja presión, y la de menor tamaño es la de presión, por donde sale el fluido con alta presión. El giro de los piñones es lo que permite el paso del fluido desde la cámara de aspiración a la de presión. Si la bomba solo genera caudal y no presión, es probable que se le haya omitido algún componente para ejercer la misma en su salida.
Identificar el Giro de la Bomba Sin Referencias:Cuando no se dispone de la referencia o se desea confirmar el giro, existen métodos físicos. Uno de ellos consiste en observar la disposición de las bocas de aspiración y presión en relación con el eje. Si el eje se mira de frente y la aspiración se encuentra a la derecha, el giro es a derechas. Si el eje se mira de frente y la presión se encuentra a la derecha, el giro también es a derechas. Otra técnica común es colocar la bomba en una superficie plana con el eje hacia arriba y la tapa trasera apoyada. Girando la bomba hasta que el eje quede lo más cercano posible al observador, la posición de la boca de aspiración indicará el giro.
Identificar el Giro con Bocas de Igual Tamaño:En casos donde las bocas son de igual tamaño y no hay referencia, puede ser necesario desmontar la bomba. Al retirar la tapa delantera, se exponen los piñones. El casquillo de compensación (conocido como "8") suele tener marcas que indican por dónde entra el aceite, señalando la boca de aspiración. Observando el piñón corto en relación con la boca de aspiración, se puede determinar el giro.
El Problema del Motor Monofásico Invertido y su Solución
En el caso específico de un motor monofásico de bomba de piscina que gira en sentido contrario tras un mantenimiento, la causa más probable, si no se ha tocado la parte eléctrica, es una manipulación incorrecta durante el reensamblaje mecánico. El motor está diseñado para girar en un sentido determinado para que el rodete impulse el agua adecuadamente.
El Condensador y su Papel:El condensador de arranque es un componente crucial en los motores monofásicos, ya que proporciona el impulso inicial necesario para que el motor comience a girar. Un condensador de 20uF que al comprobarlo marca 14uF, si bien ha perdido algo de su capacidad, podría seguir siendo funcional, aunque su rendimiento se vea afectado. La conexión a 125V c.a. por error, cuando la red es de 230V (o viceversa), podría haber causado un estrés temporal al motor o al condensador, pero no es la causa directa de la inversión del sentido de giro si no se tocaron los cables de conexión.
Posibles Causas y Soluciones:
Montaje Incorrecto del Rodete o la Turbina: La causa más común de que un motor monofásico cambie su sentido de giro después de ser desmontado es un montaje incorrecto del rodete o la turbina. Si estos componentes se instalan en la posición equivocada o con una orientación incorrecta respecto al eje, pueden generar un flujo de agua invertido. Es fundamental asegurarse de que el rodete esté perfectamente alineado con el eje y que la turbina esté correctamente acoplada.
Problemas con el Eje o los Rodamientos: Si bien se menciona el cambio de un rodamiento, es posible que durante el proceso de reensamblaje, el eje no haya quedado perfectamente centrado o que el nuevo rodamiento no se haya asentado correctamente. Un eje desalineado puede afectar la forma en que el rodete interactúa con el agua.
Problemas Eléctricos (Menos Probable si no se Tocó): Aunque se afirma que no se tocó la parte eléctrica, siempre existe una mínima posibilidad de que alguna conexión interna del motor se haya soltado o alterado durante la manipulación física. Los motores monofásicos tienen conexiones internas específicas para el sentido de giro. Si estas conexiones se han alterado, el sentido de giro cambiará.
La Solución Exitosa:En muchos casos, el problema se resuelve simplemente asegurándose de que todos los componentes mecánicos, especialmente el rodete y la turbina, estén montados en la orientación correcta y firmemente fijados al eje. Es vital que el giro del rodete, al girar el eje, impulse el agua hacia la salida de la bomba.
Agradecer la ayuda desinteresada en la red es un gesto valioso, ya que la experiencia compartida puede ser fundamental para resolver problemas técnicos complejos.

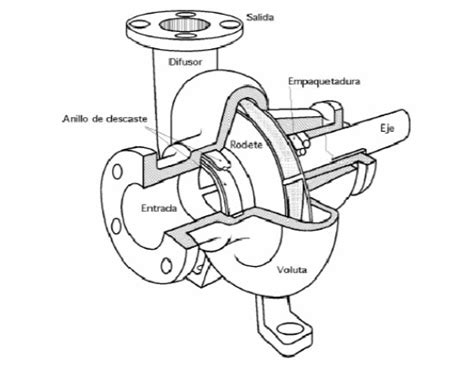

Funcionamiento del impulsor de una bomba centrifuga

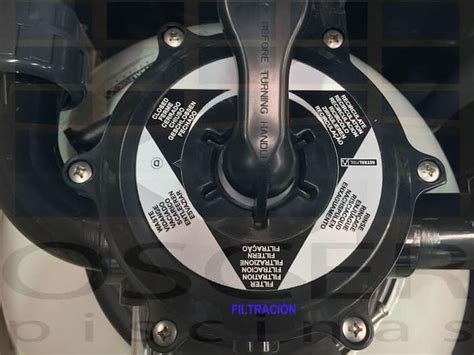

La Válvula Selectora: Un Componente Clave en la Depuración
La válvula selectora, también conocida como llave depuradora piscina o válvula multivía, es un componente crucial para el adecuado funcionamiento del sistema de filtración de una piscina. Su correcta operación y mantenimiento son tan importantes como los del propio motor.
Funciones Básicas de una Válvula Selectora:La válvula selectora permite controlar el flujo del agua en diferentes direcciones, desempeñando varias funciones esenciales:
Filtración: Esta es la posición más común y se utiliza en el día a día. El agua pasa a través del filtro de arena (o el medio filtrante que utilice la depuradora) para eliminar las impurezas.
Lavado (Backwash): Esta función sirve para limpiar el filtro de arena. Al seleccionar esta posición, el agua circula en sentido inverso a través del filtro, arrastrando la suciedad acumulada y expulsándola por el desagüe.
Enjuague (Rinse): Después del lavado, es necesario enjuagar la arena para que vuelva a asentarse correctamente y para eliminar cualquier residuo de suciedad que haya quedado en las tuberías. El agua pasa por el filtro en el sentido normal de filtración, pero se expulsa por el desagüe.
Recirculación (Circulate/Bypass): En esta posición, el agua circula directamente hacia la piscina sin pasar por el filtro. Se utiliza para distribuir productos químicos de manera rápida o para mover el agua sin necesidad de filtrarla.
Vaciado (Waste/Drain): Con esta función, el agua de la piscina se dirige al desagüe directamente, sin pasar por el filtro. Es útil para bajar el nivel del agua de la piscina o para vaciarla por completo.
Cerrado (Closed/Winterize): En esta posición, todas las vías de la válvula quedan bloqueadas, deteniendo el flujo de agua. Se utiliza para el mantenimiento o durante el invierno.
Importancia de la Válvula Selectora:Sin una válvula selectora eficiente y una correcta gestión de sus posiciones, sería imposible mantener el agua de la piscina en óptimas condiciones. El mantenimiento regular, incluyendo el lavado del filtro en el momento adecuado, es fundamental.
Preparativos Antes de Cambiar la Posición:Es imprescindible que la bomba esté apagada antes de mover la maneta de la válvula selectora. Intentar cambiar la posición mientras la bomba está en funcionamiento puede dañar la válvula y el sistema de filtración. Aliviar la presión del sistema abriendo la válvula de purga de aire en el filtro antes de manipular la válvula selectora también es una buena práctica.
Frecuencia del Lavado del Filtro:La frecuencia con la que se debe realizar el lavado del filtro depende de varios factores, incluyendo el tipo de filtro, la frecuencia de uso de la piscina y la cantidad de suciedad o residuos que se acumulen en el agua. Un indicador común es el aumento de la presión en el manómetro del filtro.
Problemas Comunes y Soluciones:Algunos problemas habituales con las válvulas selectoras incluyen fugas, atascos y desgaste de las juntas. Es posible que la junta esté deteriorada, lo que puede causar fugas. En caso de atascos o desgaste severo, puede ser necesario desmontar la válvula para inspeccionar, limpiar y reemplazar las partes afectadas, como las juntas y sellos.
Tipos de Válvulas Selectoras
Existen distintos tipos de válvulas selectoras, cada una adecuada para diferentes sistemas y necesidades. Las válvulas de múltiples vías son las más comunes y pueden tener entre 4 y 6 posiciones. La elección de una válvula depende del sistema de filtración específico de cada piscina. Algunos fabricantes diferencian las configuraciones en variantes según el flujo de entrada y salida del agua y las dimensiones de las conexiones, como 1 1/2″ o 2″ en piscinas domésticas.
Filtros de Piscina: Arena vs. Cartucho
El tipo de filtro utilizado en la depuradora también influye en la eficacia del sistema.
Filtros de Arena:Los filtros de arena son generalmente más eficaces que los de cartucho y se utilizan para filtrar mayores volúmenes de agua. Están compuestos por un depósito que contiene arena (o a veces vidrio) que ocupa la mayor parte del tanque. La arena actúa como medio filtrante, atrapando las partículas de suciedad.
Filtros de Cartucho:Los filtros de cartucho se utilizan principalmente en piscinas de tamaño pequeño o en piscinas desmontables. Su capacidad de limpieza es menor que la de los filtros con medios como la arena o el vidrio. Sin embargo, para volúmenes pequeños de agua, su funcionamiento y resultados son más que suficientes para mantener un agua limpia.
La elección entre un filtro de arena y uno de cartucho dependerá del tamaño de la piscina, el volumen de agua a tratar y las preferencias del usuario en cuanto a mantenimiento y eficacia.
En resumen, el correcto funcionamiento de una depuradora de piscina se basa en la interconexión de sus componentes, donde el motor de la bomba y su sentido de giro, junto con la correcta operación de la válvula selectora, son vitales para garantizar la pureza y claridad del agua. La atención a los detalles durante el mantenimiento, como asegurar el sentido de giro adecuado del motor, puede prevenir problemas mayores y asegurar el disfrute de la piscina.
