Símbolos y Funcionamiento de los Filtros de Agua de Ósmosis Inversa: Una Guía Detallada

En el ámbito industrial y empresarial, donde la calidad del agua es un factor crítico e innegociable, los filtros de agua de ósmosis inversa (RO) se posicionan como una tecnología indispensable. Desde la consecución de productos de máxima pureza hasta la salvaguarda de la vida útil de equipos delicados, los sistemas de ósmosis inversa proveen el agua de alta calidad esencial para el éxito operativo. No obstante, para explotar plenamente el potencial de estos sistemas, resulta fundamental una comprensión clara de su funcionamiento interno. Aquí es donde el diagrama de un filtro de agua de ósmosis inversa emerge como una herramienta de valor incalculable para gerentes de planta, ingenieros, equipos de mantenimiento y distribuidores.

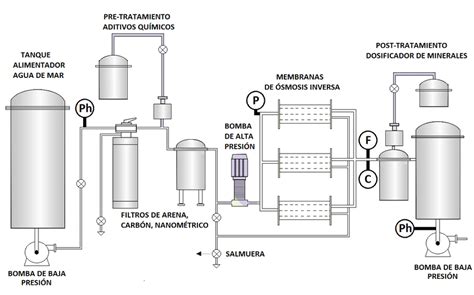

Un sistema de filtro de agua RO, caracterizado por sus múltiples etapas de filtración y componentes interconectados, puede inicialmente parecer complejo. El diagrama del filtro de agua RO actúa como un plano visual explícito, que detalla el recorrido del agua a través del sistema, la forma en que las impurezas son eliminadas en cada fase, y cómo todas las partes colaboran para el funcionamiento conjunto.

¿Qué es un Filtro de Agua de Ósmosis Inversa?

Un filtro de agua RO es, en esencia, un sistema de purificación de agua compuesto por múltiples etapas que emplea la tecnología de membrana de ósmosis inversa como proceso central para erradicar una vasta gama de contaminantes del agua. Estos contaminantes abarcan desde sales disueltas, minerales y metales pesados (como el plomo y el arsénico), hasta cloro, sedimentos, compuestos orgánicos volátiles (COV), bacterias y virus. La mayoría de los sistemas comerciales e industriales de filtros de agua RO, incluso aquellos diseñados para punto de uso (POU) o punto de entrada (POE), comparten un conjunto común de etapas de filtración, si bien su capacidad y diseño específico pueden presentar variaciones.

Las Etapas Clave y su Simbología en los Diagramas

Para desentrañar la complejidad de estos sistemas, es crucial familiarizarse con los componentes individuales y cómo se representan típicamente en un diagrama. A continuación, se detallan las etapas más comunes y su simbología asociada:

1. Válvula de Cierre (Shut-off Valve)

• Propósito: Se trata de una válvula manual, comúnmente una válvula de bola, que permite al operario interrumpir el suministro de agua al sistema de ósmosis inversa. Esto es esencial para realizar tareas de mantenimiento, como el reemplazo de filtros o membranas, o en caso de emergencias.
• Símbolo del Diagrama: Generalmente representada por un icono de válvula, a menudo con una indicación de su tipo (por ejemplo, "Válvula de Bola").

2. Pre-filtro de Sedimentos (Sediment Pre-filter)

• Propósito: Esta etapa inicial tiene como objetivo principal la eliminación de partículas suspendidas de mayor tamaño presentes en el agua de alimentación. Elementos como arena, limo, óxido y otras partículas sólidas son retenidos aquí, protegiendo así las etapas posteriores del sistema, especialmente la membrana de ósmosis inversa, de obstrucciones y daños prematuros.
• Símbolo del Diagrama: Típicamente se visualiza como una carcasa de filtro cilíndrica, a menudo etiquetada como "Filtro de Sedimentos" o "Pre-filtro".

3. Pre-filtro de Carbón Activado (Activated Carbon Pre-filter)

• Propósito: La función primordial de este filtro es la eliminación del cloro y la cloramina del agua de alimentación. Estas sustancias químicas, frecuentemente utilizadas en el tratamiento municipal del agua, son altamente perjudiciales para las membranas de ósmosis inversa, ya que pueden degradarlas y reducir su eficacia con el tiempo. Además de proteger la membrana, este filtro mejora significativamente el sabor y el olor del agua, y puede reducir la presencia de ciertos compuestos orgánicos.
• Símbolo del Diagrama: Similar a la carcasa del filtro de sedimentos, pero a menudo etiquetado como "Filtro de Carbón" o "Pre-filtro de Carbón". En algunos diagramas, puede representarse con un patrón que sugiera material granular.

(Opcional) Pretratamiento de Inhibidor de Incrustaciones / Ablandador de Agua (Scale Inhibitor / Water Softener Pre-treatment)

• Propósito: En regiones con agua notablemente dura, es decir, con una alta concentración de minerales disueltos como calcio y magnesio, se puede incorporar una etapa adicional de pretratamiento. Esta puede consistir en un cartucho que libera un inhibidor de incrustaciones o un pequeño ablandador de agua. Su función es prevenir la acumulación de depósitos minerales (incrustaciones) en la superficie de la membrana de ósmosis inversa, lo cual podría reducir drásticamente su eficiencia y vida útil.
• Símbolo del Diagrama: Podría representarse como una carcasa de filtro adicional o un tanque pequeño, a menudo con una etiqueta que indique "Inhibidor de Incrustaciones" o "Ablandador".

4. Membrana de Ósmosis Inversa (Reverse Osmosis Membrane)

• Propósito: Esta es la pieza central del sistema. La membrana semipermeable de ósmosis inversa actúa como una barrera muy fina que permite el paso de las moléculas de agua mientras retiene la gran mayoría de los contaminantes disueltos, incluyendo sales, minerales, metales pesados, bacterias y virus. El proceso fuerza el agua a través de la membrana bajo presión, separando el agua purificada (permeado) de las impurezas concentradas (concentrado o rechazo).
• Símbolo del Diagrama: La membrana en sí misma suele estar contenida dentro de una carcasa presurizada, comúnmente denominada "Carcasa de Membrana". El diagrama implicará que la membrana se encuentra dentro de esta carcasa, a menudo representada por un componente cilíndrico o un icono específico que simboliza la membrana.

Bomba de Refuerzo (Booster Pump) (si corresponde)

• Propósito: Para sistemas ubicados en áreas donde la presión del agua de alimentación es baja (generalmente por debajo de 40-50 psi), se integra una bomba de refuerzo. Esta bomba se instala antes de la membrana de ósmosis inversa y su función es aumentar la presión del agua de alimentación hasta el nivel óptimo requerido para que el proceso de ósmosis inversa funcione de manera eficiente y efectiva. Sin la presión adecuada, la tasa de producción de agua purificada se vería severamente comprometida.
• Símbolo del Diagrama: Se representa comúnmente como un icono de bomba, a menudo con flechas indicando la dirección del flujo de agua hacia y desde la bomba.

5. Limitador de Flujo (Flow Restrictor)

• Propósito: Este es un componente pequeño pero crucial ubicado en la línea de agua de rechazo (concentrado) que sale del sistema. El limitador de flujo tiene dos funciones principales: primero, ayuda a mantener la presión adecuada a través de la membrana de ósmosis inversa, lo cual es esencial para el proceso de separación. Segundo, controla la relación entre el volumen de agua purificada producida (permeado) y el volumen de agua de rechazo. El tamaño del limitador de flujo se selecciona cuidadosamente para que coincida con la capacidad nominal de la membrana, asegurando un funcionamiento óptimo.
• Símbolo del Diagrama: Generalmente se muestra como un pequeño componente en la línea de salida de concentrado, a veces representado como un orificio o un pequeño dispositivo con una etiqueta que indica "Limitador de Flujo".

6. Post-filtro de Carbón Activado (Activated Carbon Post-filter)

• Propósito: Después de que el agua ha pasado por la membrana y, a menudo, ha sido almacenada, se somete a una etapa final de filtración con carbón activado. El propósito de este post-filtro es eliminar cualquier sabor u olor residual que el agua purificada pueda haber adquirido durante su paso por el tanque de almacenamiento o por otros componentes del sistema. Esto asegura que el agua dispensada sea de la más alta calidad en términos de sabor y frescura.
• Símbolo del Diagrama: Similar a los pre-filtros de carbón, se representa como una carcasa de filtro, usualmente etiquetada como "Post-filtro" o "Filtro de Pulido".

7. Tanque de Almacenamiento Presurizado (Pressurized Storage Tank)

• Propósito: Dado que la ósmosis inversa es un proceso relativamente lento, la mayoría de los sistemas, especialmente los de punto de uso (POU), incorporan un tanque de almacenamiento presurizado. Este tanque permite acumular agua purificada para que esté disponible bajo demanda. El tanque contiene una vejiga de goma inflada con aire que empuja el agua purificada hacia afuera cuando se abre el grifo dispensador.
• Símbolo del Diagrama: Típicamente se representa como un tanque cilíndrico, a menudo con una indicación de que está presurizado (por ejemplo, un icono de presión o una etiqueta).

8. Válvula de Cierre Automático (Automatic Shut-off Valve - ASOV o SOV)

• Propósito: Esta válvula automática es un componente inteligente del sistema. Detecta cuándo el tanque de almacenamiento está completamente lleno, lo cual se indica por el aumento de la contrapresión en el sistema. Una vez detectado, la ASOV detiene automáticamente el flujo de agua de alimentación hacia el sistema de ósmosis inversa. Esto es crucial para conservar agua, ya que evita que el sistema continúe produciendo agua purificada una vez que el tanque está lleno. Cuando se extrae agua del tanque y la presión disminuye, la ASOV se reabre, permitiendo que el sistema reanude la producción de agua.
• Símbolo del Diagrama: Puede representarse como una válvula con un sensor o una indicación de su función automática, a menudo conectada a la línea de agua de alimentación y al tanque de almacenamiento.

Interpretando el Diagrama del Filtro de Agua RO

Más allá de la identificación de los componentes individuales, la interpretación efectiva de un diagrama de filtro de agua RO implica prestar atención a varios elementos clave:

• Identificar la Dirección del Flujo: Las flechas impresas en las líneas que conectan los distintos componentes son fundamentales. Indican claramente la dirección en la que el agua se mueve a través del sistema, desde la entrada de agua de alimentación hasta la salida de agua purificada y la línea de rechazo. Seguir estas flechas permite comprender el recorrido completo del agua.
• Prestar Atención a las Conexiones: Observe cuidadosamente cómo se interconectan los diferentes componentes. Los diagramas muestran si las líneas son de agua de alimentación, agua purificada, agua de rechazo, o si hay conexiones para drenaje o para la bomba. La disposición de estas conexiones es vital para el correcto ensamblaje y funcionamiento.
• Buscar las Etiquetas: Los componentes en un diagrama del filtro de agua RO a menudo están etiquetados para facilitar su identificación. Busque etiquetas como "Filtro de Sedimentos", "Membrana de Ósmosis Inversa", "Tanque de Almacenamiento", "Válvula de Tanque", "Entrada de Agua", "Salida de Permeado", "Salida de Rechazo", entre otras. Estas etiquetas confirman la identidad de cada parte y su función dentro del sistema.

La Importancia de la Simbología para Usuarios Industriales y Comerciales

El diagrama del filtro de agua RO trasciende la categoría de un simple dibujo; constituye una herramienta esencial para la comprensión, operación y mantenimiento eficientes de un sistema de purificación de agua. Para los usuarios B2B, desde pequeñas empresas hasta grandes plantas industriales, esta comprensión se traduce directamente en beneficios tangibles:

• Mayor Fiabilidad: Una comprensión clara del sistema permite identificar y abordar problemas potenciales antes de que causen fallos, asegurando una operación continua y fiable.
• Calidad de Agua Constante: Al saber cómo funciona cada etapa, se pueden optimizar los parámetros operativos y los programas de mantenimiento para garantizar que el agua purificada cumpla consistentemente con las especificaciones requeridas.
• Costos Operativos Optimizados: Una operación eficiente y un mantenimiento preventivo adecuado, guiados por el diagrama, pueden extender la vida útil de los componentes, reducir el consumo de agua y energía, y minimizar los costos de reparaciones de emergencia.

Ya sea que se esté considerando la instalación de un nuevo sistema de ósmosis inversa de alto rendimiento o buscando comprender mejor la configuración actual, la familiaridad con la simbología de los diagramas de filtros de agua RO es un paso fundamental. Permite una comunicación más efectiva con proveedores y técnicos, y capacita al personal para gestionar el sistema de manera más autónoma y experta.

La inversión en la comprensión de estos diagramas es, en última instancia, una inversión en la eficiencia operativa, la calidad del producto y la longevidad de los activos empresariales. La simbología, aunque pueda parecer técnica, es el lenguaje universal que describe el corazón de la purificación de agua industrial.
